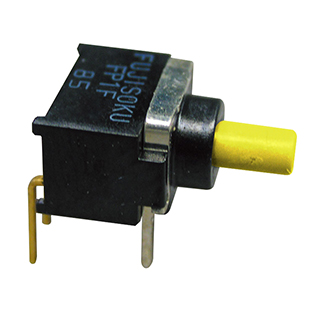

FP2F-5M-Z

产品分类: 按钮开关
产品描述: 帽盖 On-Mom DPDT 30000Cycles 28V 28V 10000Cycles 通孔安装 7mm(长度)*4.5mm(高度)
供应商型号: 21M-FP2F-5M-Z
供应商: 云汉优选
标准整包数: 1

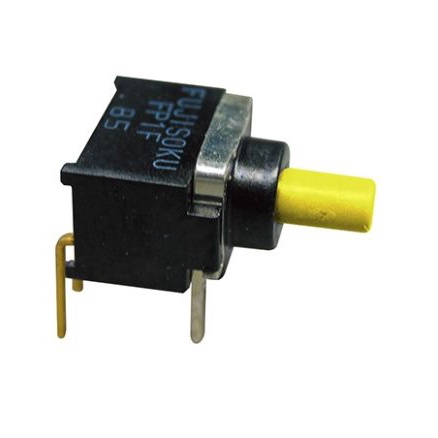

NIDEC COMPONENTS CORPORATION 按钮开关 FP2F-5M-Z

FP2F-5M-Z概述

    电子元器件产品技术手册:超小型按钮开关

    产品简介


    超小型按钮开关(Ultra-Miniature Pushbutton Switches)是一种适用于高密度安装的微小电子组件,广泛应用于各类电子设备中。此型号的按钮开关具有高可靠性、易于清洗的特点,符合RoHS标准,可确保无有害物质污染。主要用于需要微型、高性能控制键的场合,如便携式医疗设备、移动通讯设备及工业控制系统。

    技术参数


    - 额定值:最大0.4VA(直流电压最大28V)
    - 最小启动电流:1μA,最小启动电压20mVDC
    - 初始接触电阻:最大100mΩ(1.5mA,200μVAC)
    - 介电强度:250V交流电,持续1分钟
    - 绝缘电阻:最低500MΩ(250V直流电)
    - 电气寿命:在额定最大值下10,000次操作,在额定最小值下30,000次操作
    - 机械寿命:30,000个周期
    - 操作力:1.47±0.98牛顿
    - 操作温度范围:-40℃~+85℃
    - 存储温度范围:-40℃~+85℃

    产品特点和优势


    1. 超小型设计:适合高密度安装,适用于空间受限的设计项目。
    2. 易于清洗:材料表面可以承受常见的清洁剂,方便设备维护。
    3. 独立凸轮机构:提供轻柔的操作手感,同时确保长期的接触可靠性。
    4. 镀金触点:提高使用寿命,增强电气性能稳定性。
    5. 多功能型号:提供多种连接终端配置和操作模式,满足不同需求。

    应用案例和使用建议


    超小型按钮开关适用于要求极高精度和稳定性的场合,例如便携式医疗设备、便携式电子仪器和消费电子产品。在这些应用中,开关常用于执行开关量控制操作。建议在安装时注意操作力度以避免过大的冲击导致损坏,同时要确保环境温度和湿度符合工作要求,以保证其最佳性能。

    兼容性和支持


    该系列按钮开关提供多个型号,适用于不同数量的极和不同的切换功能。与标准印刷电路板(PCB)兼容,且通过特定的孔布局与PCB进行连接。制造商提供了详细的技术支持和售后保障服务,包括焊接规范、清洁方法和包装说明。

    常见问题与解决方案


    1. 问题:开关出现间歇性故障
    - 解决方案:检查焊接点是否稳固,必要时重新焊接或使用助焊剂清洁焊接点。
    2. 问题:操作手感不一致
    - 解决方案:确认是否正确安装并紧固所有部件,如有需要更换新的开关部件。

    总结和推荐


    总体而言,超小型按钮开关是一款在设计紧凑性和功能性方面表现优异的产品。它具备出色的耐用性和广泛的温度适应性,尤其适用于对体积有严格限制的应用。尽管成本略高于普通型号,但考虑到其卓越的性能和高可靠性,这仍然是一个值得推荐的选择。无论是对于新项目的开发还是替换现有设备,都是一个明智的选择。

FP2F-5M-Z参数

参数
机械寿命 30000Cycles
执行器类型 帽盖
最大直流触点电压 28V
开关功能 On-Mom
指示颜色 -
电流额定值 -
电气寿命 10000Cycles
面板开孔尺寸 -
最大交流触点电压 28V
开关配置 DPDT
长*宽*高 7mm(长度)*4.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

FP2F-5M-Z厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

FP2F-5M-Z数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 按钮开关 NIDEC COMPONENTS CORPORATION FP2F-5M-Z FP2F-5M-Z数据手册

FP2F-5M-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.893
库存: 25
起订量: 1 增量: 25
交货地:
最小起订量为:1
合计: ¥ 22.89
