8J1011Z

产品分类: 拨动开关
产品描述: NIDEC COPAL ELECTRONICS GMBH 钮子开关, 单刀双掷, 开-开开关, 印刷电路板, 6 A
供应商型号:
供应商:
标准整包数: 0

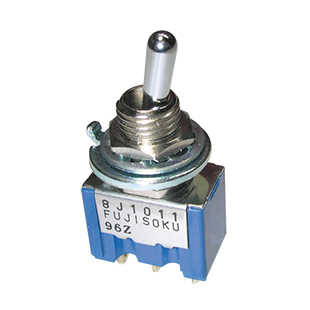

NIDEC COMPONENTS CORPORATION 拨动开关 8J1011Z

8J1011Z概述

    8 Series Toggles 技术手册

    1. 产品简介


    Copal Electronics的8系列翘板开关是一款高可靠性的微型开关产品。这一系列产品满足并超过了所有基本的国际开关标准。8系列拥有8种不同的开关选项,可选择PC端子、焊接端子,适用于多种功率和逻辑级别电流需求,同时提供1到4极的各种电路配置。这些开关广泛应用于各种工业设备及消费类设备中。

    2. 技术参数


    - 电气规格:
    - 接触材料: 银或金
    - 电镀: 黄铜镀银或铜镀银,镍镀金
    - 电介质强度: AC 1500V,1分钟
    - 初始接触电阻: 最大10 mΩ (直流2~4V, 1A),最大20 mΩ (交流200μV, 1.5mA)
    - 工作温度范围: 操作温度-30°C至+85°C,存储温度-40°C至+85°C
    - 机械规格:
    - 安装方式: 直角、垂直安装
    - 端子类型: 焊接端子、PC直角端子、垂直安装端子
    - 动作行程: 30次循环动作
    - 认证:
    - UL Recognized (E43275)
    - CSA Certified (LR38341)

    3. 产品特点和优势


    - 多样性:提供8种不同的开关选项,满足不同应用需求。
    - 可靠性:采用UL和CSA认证的环氧树脂外壳,具备良好的防短路和防火性能。
    - 兼容性强:适用于自动化焊锡和清洗方法,特别适合PC应用。
    - 易于清洁:四款8系列开关是可清洗的,适用于需要定期清洁的应用场合。
    - 安全性:最小绝缘距离为4mm,防止焊接和助焊剂的进入。

    4. 应用案例和使用建议


    - 通信设备:适用于各类通信设备中的控制面板,确保信号传输的稳定。
    - 计算机外设:在各种计算机外设如打印机、扫描仪等设备中用于电源开关和模式切换。
    - 医疗设备:在医疗设备中用于操作控制,确保安全可靠的运行。
    - 汽车诊断设备:用于汽车诊断工具,确保故障排查的准确性。
    使用建议:
    - 在组装过程中,确保按照指定的焊接条件进行操作,避免损伤开关。
    - 清洁时注意温度限制,以避免损坏电子元件。

    5. 兼容性和支持


    - 兼容性:8系列开关具有多种端子类型,便于与不同的设备接口兼容。
    - 支持:Copal Electronics提供了详细的安装和维护指南,并且在遇到问题时可以联系当地销售代表获取支持。

    6. 常见问题与解决方案


    - 问题1: 开关在高温下无法正常工作。
    - 解决方案: 检查是否在规定的温度范围内操作,确保开关没有受到过热的影响。
    - 问题2: 开关焊接不良。
    - 解决方案: 严格按照推荐的焊接条件操作,避免手动焊接时温度过高。
    - 问题3: 清洗后开关失效。
    - 解决方案: 清洗应在温度降至90°C或自然冷却至室温后再进行,以避免液体对开关造成损害。

    7. 总结和推荐


    综上所述,Copal Electronics的8系列翘板开关凭借其多样化的设计、高可靠性以及广泛的适用性,在多种应用场景中表现卓越。如果你需要一款既可靠又易用的开关,强烈推荐选择Copal Electronics的8系列翘板开关。

8J1011Z参数

参数
电压额定值 125V(AC)
执行器长度 6.8mm
机械寿命 -
开关功能 On-On
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 30V
电流额定值 6A
长*宽*高 13mm(长度)*28.6mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

8J1011Z厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

8J1011Z数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 拨动开关 NIDEC COMPONENTS CORPORATION 8J1011Z 8J1011Z数据手册

8J1011Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
