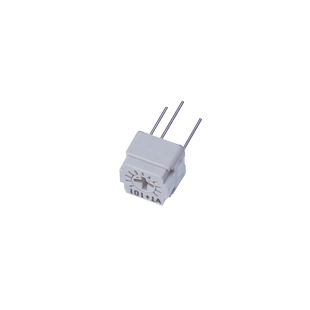

FT-63ETP 5K ohm(502)

产品描述:
供应商型号: 21M-FT-63ETP 5K OHM(502)
供应商: 云汉优选
标准整包数: 1
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 FT-63ETP 5K ohm(502)

FT-63ETP 5K ohm(502)概述

    FT-63 Cermet Trimmers 技术手册解析

    1. 产品简介


    产品类型:FT-63 Cermet Trimmers 是一款单圈旋转式电位器,广泛应用于自动化设备、测试仪器及各类电子电路设计中。
    主要功能:
    - 提供精准电阻调节功能。
    - 支持自动插入与调整。
    - 在高频领域表现出色,具备优良的电气特性。
    应用领域:
    - 工业控制设备。
    - 医疗电子仪器。
    - 航空航天及军事装备。
    - 测试测量系统。

    2. 技术参数


    | 参数类别 | 具体指标 |

    | 电阻范围 | 10 Ω 至 2 MΩ |
    | 电阻精度 | ±10% |
    | 最大输入电压 | DC 200 V 或功率等级较小者 |
    | 最大滑动电流 | 223 mA (10 Ω), 下降至 0.1 mA (2 MΩ) |
    | 机械角度 | 单圈旋转 260° |
    | 操作扭矩 | 20 mNm 至 50 mNm |
    | 温度系数 | 10 Ω~20 Ω:±150 ppm/℃,50 Ω~2 MΩ:±100 ppm/℃ |
    | 绝缘电阻 | ≥1000 MΩ(DC 500 V) |
    | 耐热冲击 | −65°C 至 125°C,循环5次,ΔR/R ≤ 1% |
    | 湿度耐受性 | 98% 湿度下测试1000小时,ΔR/R ≤ 2% |
    | 振动寿命 | 振幅1.52 mm,频率10~2000 Hz,12次循环,ΔR/R ≤ 1% |

    3. 产品特点和优势


    独特功能:
    - 符合RoHS标准,环保无铅。
    - 具有良好的线性电阻律,适用于高精密应用。
    - “O”环密封设计,便于清洗。
    - 自动化兼容性强,支持自动插入与调整。
    优势:
    - 高频响应优异,在同类型产品中表现卓越。
    - 材料选择可靠,UL认可94V-0防火等级。
    - 精确的调整位置与耐用的设计使其成为工业级应用的理想选择。

    4. 应用案例和使用建议


    典型应用场景:
    - 温控系统中用于精密调压。
    - 医疗设备中作为信号调理电阻。
    - 航天通信模块中的阻抗匹配。
    使用建议:
    - 在潮湿环境下,建议先进行必要的清洁处理以避免污染物影响性能。
    - 定期检查接触点是否松动或氧化,确保最佳连接效果。
    - 使用过程中避免超过额定电流值,防止因过热导致损坏。

    5. 兼容性和支持


    兼容性:
    - 可与多种通用接口设备配套使用,如PLC控制器、传感器模块等。
    - 不同型号间可灵活替换,但需注意接线端子方向差异。
    厂商支持:
    - 提供详尽的技术文档及安装指南。
    - 客户热线支持,快速响应各类技术问题。
    - 全球范围内的售后服务网络。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 滑动时发出异响 | 涂抹适量润滑脂,改善接触平滑度 |
    | 输出电阻波动大 | 检查焊接质量或重新校准 |
    | 密封圈老化或脱落 | 更换新的密封圈 |
    | 无法正常启动 | 确保供电符合规范要求 |

    7. 总结和推荐


    FT-63 Cermet Trimmers 展现了出色的稳定性和可靠性,是电子工程领域不可或缺的关键组件。其广泛的电阻范围、严格的温湿度适应性及高频率特性使其在市场上具有显著竞争优势。结合强大的技术支持与售后保障,这款产品非常值得推荐用于各种高要求的应用场景。
    结论:强烈推荐此款产品,适合追求高性能和可靠性的用户群体。

FT-63ETP 5K ohm(502)参数

参数
电阻值 -
精度 -
额定功率 -
温度系数 -
锥度 -
额定电压 -

FT-63ETP 5K ohm(502)厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

FT-63ETP 5K ohm(502)数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 NIDEC COMPONENTS CORPORATION FT-63ETP 5K ohm(502) FT-63ETP 5K ohm(502)数据手册

FT-63ETP 5K ohm(502)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.677
库存: 100
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 1.67
