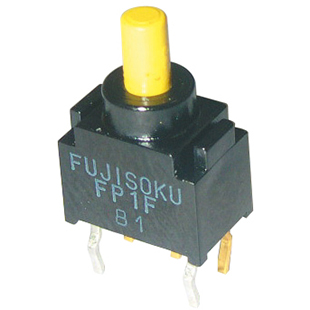

FP1F-2M-Z

产品分类: 按钮开关
产品描述: 帽盖 On-Mom SPDT 30000Cycles 28V 28V 10000Cycles 通孔安装
供应商型号: OS-FP1F-2M-Z
供应商: 云汉优选
标准整包数: 1

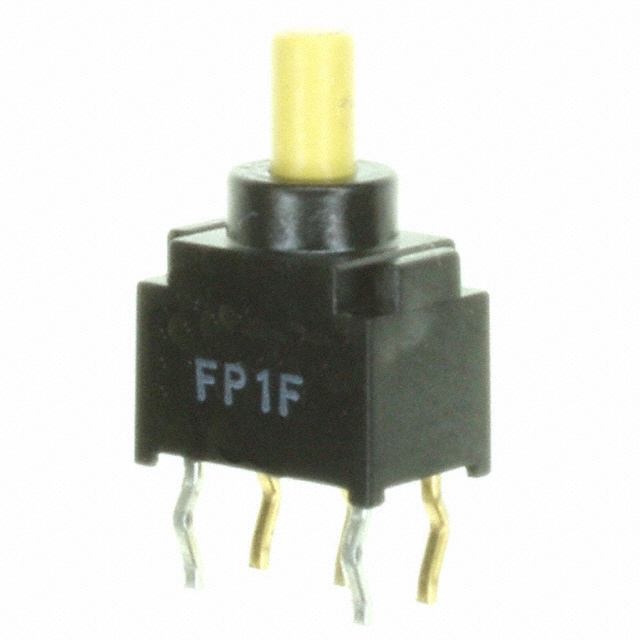

NIDEC COMPONENTS CORPORATION 按钮开关 FP1F-2M-Z

FP1F-2M-Z概述


    产品简介


    FP系列超小型按键开关专为高密度安装而设计,适用于各种精密电子设备。这种开关不仅体积小巧,还具有多种功能,如防水性能、可更换的颜色帽等。它们广泛应用于工业控制、通信设备、医疗仪器等领域,为设备提供可靠的信号切换。

    技术参数


    | 参数 | 规格 |

    | 额定值 | 最大:0.4VA(28VDC最大);最小:1μA 20mVDC |
    | 初始接触电阻 | 最大100mΩ(1.5mA 200μVAC) |
    | 绝缘强度 | 250VAC 1分钟 |
    | 绝缘电阻 | 最小500MΩ(250VDC) |
    | 电气寿命 | 额定最大值:10,000次操作;额定最小值:30,000次操作 |
    | 机械寿命 | 30,000次循环 |
    | 操作力 | 1.47±0.98N |
    | 工作温度范围 | -40~+85℃ |
    | 存储温度范围 | -40~+85℃ |

    产品特点和优势


    1. 超小型设计:适合高密度安装,有助于减少整体设备尺寸。
    2. 可清洗:开关易于清洁,提高了可靠性。
    3. 金镀触点:提供了优异的导电性能和长期接触可靠性。
    4. 独立微动机构:确保了轻盈的操作感。
    5. 插片接触机制:确保了长时间接触可靠性。

    应用案例和使用建议


    应用案例
    这些开关常用于医疗设备、工业控制系统和通信设备中。例如,在一个医用监护仪中,FP系列开关可以作为设备控制面板上的按钮,实现状态切换和功能选择。
    使用建议
    - 在安装时要避免过热,确保焊接温度不超过380℃,焊接时间不超过3秒。
    - 确保使用适当的焊料以提高电气连接的可靠性。
    - 定期进行清洁和维护,以保持其最佳性能。

    兼容性和支持


    FP系列开关与大多数标准印刷电路板相兼容。制造商提供了详细的技术文档和客户支持服务,包括产品选型指导和技术咨询。

    常见问题与解决方案


    1. 问题:开关无法正常操作
    - 解决方案:检查焊接是否正确,确认没有虚焊现象,必要时重新焊接。
    2. 问题:接触不良
    - 解决方案:清洁触点,使用酒精或其他溶剂进行彻底清洁。
    3. 问题:外观损坏
    - 解决方案:更换颜色帽或整个开关组件,确保部件完好无损。

    总结和推荐


    FP系列超小型按键开关凭借其卓越的设计和可靠性能,在众多应用场景中表现优异。从电气到机械的多个关键参数都经过严格测试,确保了长期稳定运行。如果您需要一款紧凑、可靠的按键开关,FP系列无疑是一个值得考虑的选择。

FP1F-2M-Z参数

参数
面板开孔尺寸 -
机械寿命 30000Cycles
最大直流触点电压 28V
最大交流触点电压 28V
电气寿命 10000Cycles
开关配置 SPDT
执行器类型 帽盖
开关功能 On-Mom
电流额定值 -
指示颜色 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

FP1F-2M-Z厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

FP1F-2M-Z数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 按钮开关 NIDEC COMPONENTS CORPORATION FP1F-2M-Z FP1F-2M-Z数据手册

FP1F-2M-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
