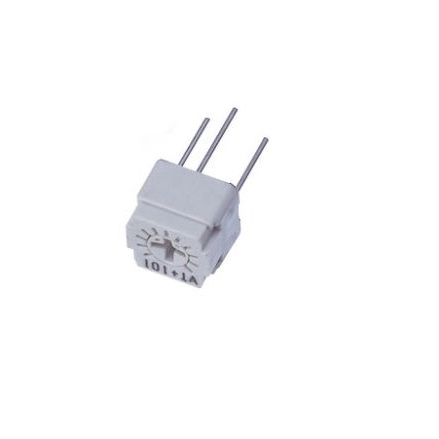

FT-63ETP202

产品描述: 2KΩ ±10% 500mW ±100ppm/℃ 通孔安装 5.8mm(高度)
供应商型号: 2443732
供应商: 海外现货
标准整包数: 10
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 FT-63ETP202

FT-63ETP202概述

    单匝陶瓷微调电阻器FT-63技术手册解析

    1. 产品简介


    单匝陶瓷微调电阻器(FT-63)是一种适用于多种应用场景的精密电阻器。它采用陶瓷材料制成,具备高精度和稳定性,能够在高频环境中保持优异的性能表现。主要功能是通过调节电阻值来控制电流和电压,广泛应用于通信设备、医疗仪器、工业自动化等领域。

    2. 技术参数


    - 电气特性
    - 额定阻值范围: 10 Ω ~ 2 MΩ
    - 阻值公差: ± 10%
    - 最大输入电压: DC200 V 或功率等级,以较小者为准
    - 最大滑动电流: 22.4 mA (对于 10 Ω)
    - 最大电阻变化率: ± 100 x 10^-6/°C (对于 50 Ω ~ 2 MΩ)
    - 线性度: B 类型线性律
    - 最小绝缘电阻: 1000 MΩ (DC500 V)
    - 耐压能力: AC900 V, 60 s
    - 机械特性
    - 旋转角度: 260° (1 转)
    - 操作扭矩: 最大 20 mN·m (204 gf·cm)
    - 停止强度: 最小 50 mN·m (510 gf·cm)
    - 旋转寿命: 100 次 [Δ R/R ≤ ± (2 Ω +3%)]
    - 推力: 最小 10 N (1.02 kgf)
    - 环境特性
    - 工作温度范围: − 55 ~ 125 °C
    - 热冲击测试: − 65 ~ 125 °C, 5 次循环
    - 湿度测试: − 10 ~ 65 °C, 10 循环, 240 h
    - 冲击测试: 981 m/s², 6 次每个方向
    - 振动测试: 1.52 mm 幅度或 196 m/s² 加速度, 10 ~ 2000 Hz
    - 负载寿命测试: 70 °C, 0.5 W, 1000 小时
    - 浸没密封测试: 无连续气泡泄露
    - 焊接热测试: 260 ± 3 °C, 5 ~ 6 秒

    3. 产品特点和优势


    - 高精度和稳定性: 阻值公差仅± 10%,确保精确的电流和电压控制。
    - 耐高温和宽温域: 能够在极端温度环境下稳定工作,适应各种复杂环境。
    - 防水和防尘: "O" 环密封设计,可进行清洗,提高可靠性。
    - 高旋转寿命: 可实现长期稳定的调整操作。
    - 符合 RoHS 标准: 环保无铅,满足国际环保要求。

    4. 应用案例和使用建议


    - 应用案例: 在通信基站中,用于精确控制信号传输的阻抗匹配;在医疗仪器中,用于精密测量和控制电压。
    - 使用建议:
    - 定期检查和清洁电阻器,避免灰尘和污垢影响其性能。
    - 注意环境温度变化,避免超出规定的温度范围。
    - 在需要高精度和稳定性的场合下,可结合其他高性能元器件使用,以获得最佳效果。

    5. 兼容性和支持


    - 兼容性: 本产品支持自动插入和自动调整,可与多种自动化设备兼容。
    - 支持: 厂商提供详细的技术文档和客户支持服务,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题 1: 电阻器在长时间使用后,出现阻值变化较大的情况。
    - 解决方案: 检查工作环境是否符合规定条件,确认是否有过度振动或温度波动的情况。必要时,重新校准或更换电阻器。
    - 问题 2: 在焊接过程中,电阻器出现焊点不牢固的情况。
    - 解决方案: 严格按照焊接规范操作,确保焊接温度和时间适当。若仍存在问题,考虑更换新批次的产品。

    7. 总结和推荐


    综上所述,FT-63 单匝陶瓷微调电阻器具有高精度、高稳定性和宽工作温度范围的特点,在高频环境下表现出色。它适用于多种严苛的应用环境,尤其是在通信和医疗行业有着广泛的应用前景。因此,我们强烈推荐该产品给需要精密阻值调节的项目和设备。

FT-63ETP202参数

参数
电阻值 2KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 5.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FT-63ETP202厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

FT-63ETP202数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 NIDEC COMPONENTS CORPORATION FT-63ETP202 FT-63ETP202数据手册

FT-63ETP202封装设计

查看详情并下载
Symbol
Footprint
3D Model
