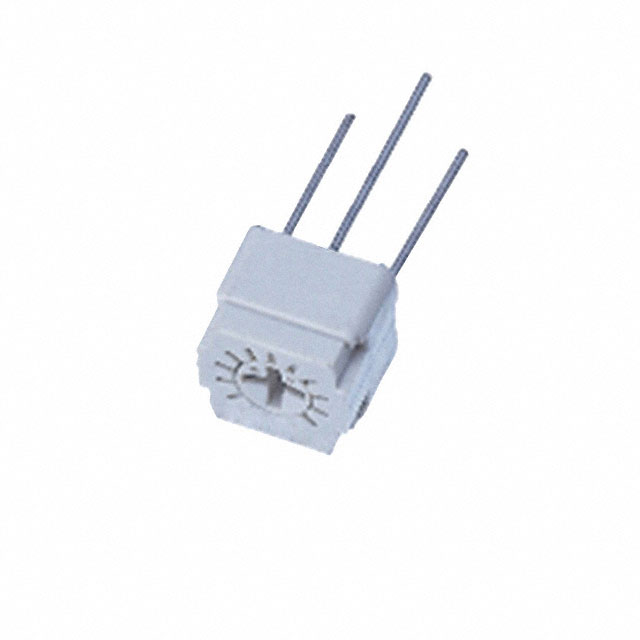

FT-63ETV501

产品描述: 500Ω ±10% 500mW ±100ppm/℃ 通孔安装 5.8mm(高度)
供应商型号: 2444005
供应商: 海外现货
标准整包数: 10

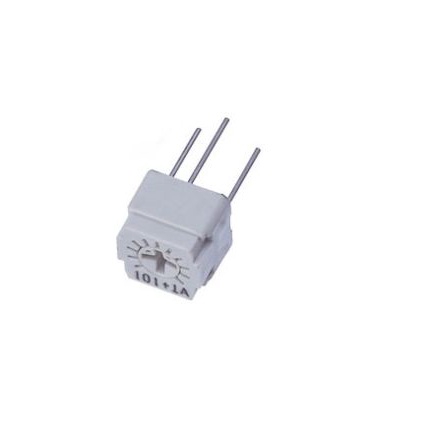

NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 FT-63ETV501

FT-63ETV501概述

    电子元器件产品技术手册:单圈陶瓷可调电阻器 FT-63

    1. 产品简介


    产品名称:单圈陶瓷可调电阻器 FT-63
    产品类型:单圈陶瓷可调电阻器
    主要功能:提供精确且可调节的电阻值,适用于多种电路设计需求。
    应用领域:广泛应用于消费电子、工业控制、医疗设备、通讯设备等领域,尤其是在需要高精度调整的应用场合。

    2. 技术参数


    | 参数 | 描述 |

    | 电气特性 | 线性度为 ±10%,最大输入电压 DC200V 或功率额定值的较小者 |
    | 功率等级 | 0.5W(70°C),0W(125°C) |
    | 调节范围 | 10 Ω 至 2 MΩ |
    | 电阻精度 | ±10% |
    | 温度系数 | 10 Ω 至 20 Ω:±150 ppm/°C最大;50 Ω 至 2 MΩ:±100 ppm/°C最大 |
    | 绝缘电阻 | ≥1000 MΩ(DC500V) |
    | 介电强度 | AC900V,60秒 |
    | 工作温度范围 | −55°C 至 125°C |
    | 外形尺寸 | 6.35mm ± 0.5mm,长 24.8mm ± 1mm,直径 16mm ± 1mm |
    | 包装形式 | Taping(Ammo pack type),塑料袋 |

    3. 产品特点和优势


    - RoHS合规:满足环保要求,不含铅和其他有害物质。
    - 高频率特性:在高频环境下具有良好的性能表现。
    - 密封性能:采用 O 形环密封,具备良好的防尘防水性能,且可以清洗。
    - 自动装配适应性:适用于自动插入和自动调整工艺,提高生产效率。
    - 高精度调节:具有±10%的电阻精度,适合对精度要求较高的应用场合。

    4. 应用案例和使用建议


    - 应用案例:广泛用于音频设备中的音量调节、电源管理电路中的电压调整、医疗设备中的精密测量等。
    - 使用建议:
    - 在安装时注意确保接触良好,避免因接触不良导致性能下降。
    - 使用过程中尽量保持清洁,避免灰尘和水汽影响。
    - 定期检查绝缘性能,以确保安全可靠。

    5. 兼容性和支持


    - 兼容性:本产品与常见的电子设备和电路板具有良好的兼容性,适用于多种应用场景。
    - 支持:提供详细的技术文档和使用指南,支持电话和技术咨询。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品出现异常漂移 | 检查安装是否稳固,是否存在外部干扰 |
    | 阻值超出正常范围 | 检查温度和湿度是否超出规定范围 |
    | 无法实现预期调节效果 | 检查调节机构是否卡滞,调节旋钮是否损坏 |

    7. 总结和推荐


    FT-63 单圈陶瓷可调电阻器是一款高性能、多功能的电子元器件,适用于各种高精度、高可靠性要求的应用场合。其出色的电气特性和优良的工作性能使其在市场上具有很强的竞争优势。强烈推荐在需要高精度和稳定性的应用中使用本产品。

FT-63ETV501参数

参数
电阻值 500Ω
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 5.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FT-63ETV501厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

FT-63ETV501数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 NIDEC COMPONENTS CORPORATION FT-63ETV501 FT-63ETV501数据手册

FT-63ETV501封装设计

查看详情并下载
Symbol
Footprint
3D Model
