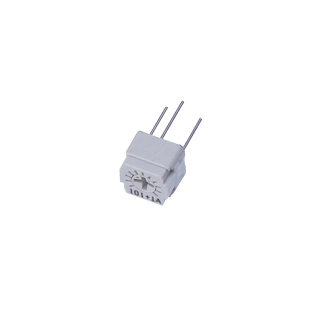

FT-63ETV 30K ohm(303)

产品描述: 30KΩ ±10% 500mW DIP
供应商型号: 21M-FT-63ETV 30K OHM(303)
供应商: 云汉优选
标准整包数: 1
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 FT-63ETV 30K ohm(303)

FT-63ETV 30K ohm(303)概述

    单圈陶瓷可调电阻(FT-63)技术手册

    产品简介


    单圈陶瓷可调电阻(型号FT-63)是一种小型且高效的电子元件,主要用于各种需要精细调节阻值的应用场合。该产品采用陶瓷基底和钌氧化物电阻膜,具备高稳定性及良好的耐热特性。FT-63可广泛应用于消费电子、工业控制、通信设备等领域,适用于那些对精准调节要求较高的电路设计。

    技术参数


    - 阻值范围:10 Ω 至 2 MΩ
    - 阻值公差:± 10 %
    - 额定功率:0.5 W (70°C);0 W (125°C)
    - 最大输入电压:DC200 V 或功率额定值,取两者较小值
    - 最大滑动电流:223 mA
    - 机械角度:260°(单圈)
    - 旋转寿命:100次循环(ΔR/R ≤ ± (2 Ω +3%))
    - 温度系数:10 Ω 至 20 Ω:± 150×10^-6/°C
    - 绝缘电阻:最小1000 MΩ (DC500 V)
    - 介电强度:AC900 V, 60 s
    - 净重:约0.52 g(FT-63EP, EV);约0.66 g(FT-63ES, EH, EX, EN)

    产品特点和优势


    - 无铅设计:符合RoHS标准,环保可靠。
    - 高精度:阻值公差为± 10 %,适用于精密电路。
    - 防尘防水:具有密封“O”环,支持清洗,提升可靠性。
    - 适应自动化:适合自动插入和自动调整,提高生产效率。
    - 高性能:在高频领域表现优异,内部测试结果显示其性能高于同类产品。
    - 安全认证:树脂材料达到UL Recognized 94V-0标准。

    应用案例和使用建议


    - 应用场景:适用于需调节阻值以匹配特定电路需求的设计,如电源管理、信号调节等。
    - 使用建议:安装时确保环境清洁,避免污染导致阻值漂移。在高温环境下使用时应注意散热,以延长使用寿命。若需频繁调整,建议选用高循环寿命的产品。

    兼容性和支持


    - 兼容性:产品通过多种封装形式(弹夹式、袋装),便于不同生产环境下的装配。
    - 技术支持:提供详尽的技术文档和支持服务,客户可通过官方渠道获取帮助。

    常见问题与解决方案


    - 问题一:阻值漂移严重。
    - 解决方案:检查安装环境是否干净,必要时更换新的产品。
    - 问题二:操作扭矩过大。
    - 解决方案:确认是否按照说明书正确安装,或考虑更换低扭矩版本。
    - 问题三:无法实现预期阻值。
    - 解决方案:检查接线是否正确,或尝试更换同型号产品验证。

    总结和推荐


    综上所述,FT-63系列单圈陶瓷可调电阻是一款性能优越、适用广泛的电子元件。它不仅具备良好的精度和稳定性,还提供了丰富的封装选项和强大的技术支持。无论是消费电子产品还是工业控制设备,FT-63都能满足大部分需求。我们强烈推荐使用这款产品。

FT-63ETV 30K ohm(303)参数

参数
电阻值 30KΩ
精度 ±10%
额定功率 500mW
温度系数 -
锥度 -
额定电压 -
通用封装 DIP

FT-63ETV 30K ohm(303)厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

FT-63ETV 30K ohm(303)数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 NIDEC COMPONENTS CORPORATION FT-63ETV 30K ohm(303) FT-63ETV 30K ohm(303)数据手册

FT-63ETV 30K ohm(303)封装设计

查看详情并下载
Symbol
Footprint
3D Model
