74HC04BZZ

产品分类: 其他逻辑器件
厂牌: NEXPERIA

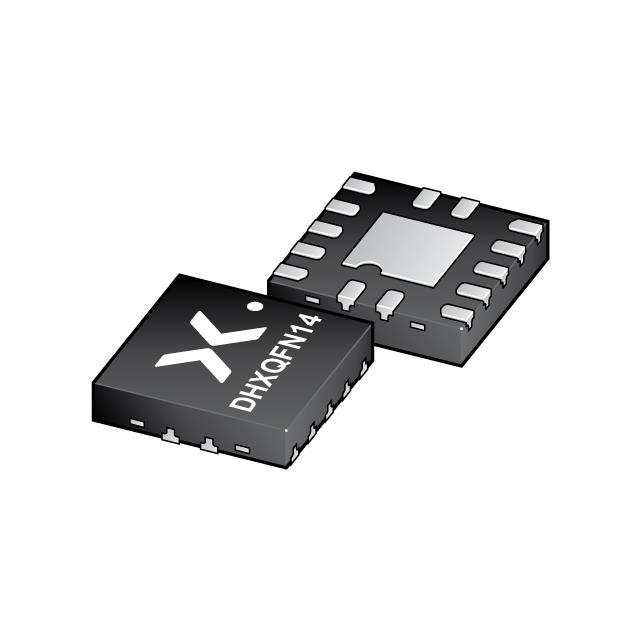

产品描述: 2V 6V DHXQFN-14 贴片安装,黏合安装
供应商型号: 4256007
供应商: 海外现货
标准整包数: 5
NEXPERIA 其他逻辑器件 74HC04BZZ

74HC04BZZ概述


    产品简介


    74HC04和74HCT04是六路非门(hex inverter)集成电路,它们适用于需要对数字信号进行逻辑反转的场合。这类芯片广泛应用于微处理器系统、计算机外围设备和其他需要逻辑处理的电子电路中。

    技术参数


    基本规格
    - 输入电平:
    - 74HC04:符合CMOS电平标准
    - 74HCT04:符合TTL电平标准
    - 封装选项:
    - SO14:塑料小外形封装,14引脚
    - SSOP14:塑封小外形封装,14引脚
    - TSSOP14:薄型塑封小外形封装,14引脚
    - DHVQFN14:热增强型无引脚四方扁平封装,14引脚
    工作条件
    - 供电电压范围:
    - 74HC04:2.0V到6.0V
    - 74HCT04:4.5V到5.5V
    - 存储温度范围:
    - -40°C到+125°C
    性能指标
    - 传播延迟时间(tpd):
    - 74HC04:2.0V时最大130ns;4.5V时最大26ns
    - 74HCT04:4.5V时最大29ns;5.0V时最大8ns
    - 过渡时间(tt):
    - 74HC04:2.0V时最大110ns;4.5V时最大22ns
    - 74HCT04:4.5V时最大22ns

    产品特点和优势


    74HC04和74HCT04具备多个显著优势,包括:
    - 宽输入电压范围:使得它们可以在不同电源电压下正常工作。
    - 静电放电保护:提供高人体模型(HBM)和机器模型(MM)的静电放电保护能力。
    - 多种封装选项:可以根据不同的应用需求选择最适合的封装形式。
    - 高可靠性:适用于-40°C到+125°C的工作温度范围,确保在各种环境下的稳定性。

    应用案例和使用建议


    这些非门集成电路广泛应用于多种场合,例如微控制器系统、电路设计中的逻辑处理模块。具体的应用场景可以是:
    - 在嵌入式系统中实现逻辑控制功能。
    - 在模拟和数字混合信号电路中作为逻辑接口。
    使用建议:
    - 确保连接正确,避免输入电压超出规定范围。
    - 在高温环境下使用时,应特别关注散热措施以防止过热。

    兼容性和支持


    74HC04和74HCT04与标准CMOS/TTL电平兼容,可轻松集成到现有电路中。Nexperia提供了详尽的技术支持文档,包括安装指南、故障排除建议和产品更新通知,确保客户能够充分利用该产品。

    常见问题与解决方案


    问题1:如何避免电路过载?
    解决方案:通过增加限流电阻来限制输入电流,从而避免电路过载。
    问题2:传输延迟时间超出预期怎么办?
    解决方案:检查电源电压是否符合要求,或者调整负载电容(CL),以减少传播延迟。

    总结和推荐


    总的来说,74HC04和74HCT04是高性能、多功能的六路非门集成电路。凭借其广泛的适用温度范围、丰富的封装选项以及出色的抗静电能力,这些非门集成电路非常适合在各种电子系统中作为基本逻辑处理单元。因此,强烈推荐将74HC04和74HCT04用于新项目的设计和现有系统的升级。

74HC04BZZ参数

参数
最大工作供电电压 6V
最小工作供电电压 2V
通用封装 DHXQFN-14
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

74HC04BZZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74HC04BZZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 其他逻辑器件 NEXPERIA 74HC04BZZ 74HC04BZZ数据手册

74HC04BZZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
