74AUP1G04GV-Q100H

产品分类: 其他逻辑器件
厂牌: NEXPERIA
产品描述: 800mV 3.6V SC-74A 贴片安装,黏合安装
供应商型号: CY-74AUP1G04GV-Q100H
供应商: Avnet
标准整包数: 1

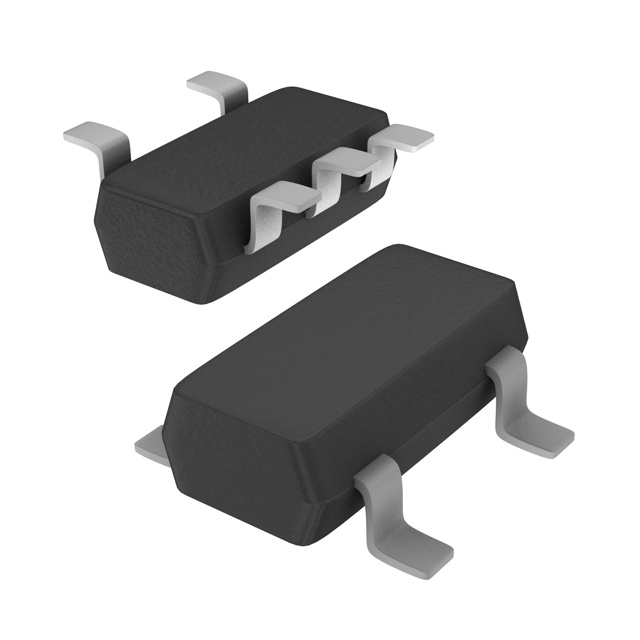

NEXPERIA 其他逻辑器件 74AUP1G04GV-Q100H

74AUP1G04GV-Q100H概述


    产品简介


    74AUP1G04-Q100 低功耗反相器
    74AUP1G04-Q100 是一款单通道反相缓冲器,采用 Schmitt 触发器输入设计,确保在全电压范围(0.8V 至 3.6V)内对较慢的输入上升沿和下降沿具有容忍度。此器件具有超低静态和动态功耗,适用于部分断电模式下的操作。此外,该产品已通过汽车电子委员会 (AEC) Q100 标准认证(等级 1),适合用于汽车应用。

    技术参数


    - 供电电压范围:0.8V 至 3.6V
    - 输入电压范围:0V 至 3.6V
    - 输出电压范围(活动模式):0V 至 VCC
    - 输出电压范围(断电模式):0V 至 3.6V
    - 环境温度范围:-40°C 至 +125°C
    - 封装选项:
    - TSSOP5 塑料薄缩小型封装,5 引脚,宽体 1.25mm
    - SC-74A 表面贴装封装,5 引脚
    - 功能表:
    - 输入高电平电压(VCC = 0.8V 至 3.6V):0.7 × VCC 至 2.0V
    - 输入低电平电压(VCC = 0.8V 至 3.6V):-0.5V 至 0.9 × VCC
    - 输出高电平电压(VI = VIH 或 VIL):VCC - 0.1V 至 2.55V
    - 输出低电平电压(VI = VIH 或 VIL):0V 至 0.5V

    产品特点和优势


    - 符合 AEC-Q100(等级 1)标准:确保汽车级应用的可靠性和稳定性。
    - 宽供电电压范围:0.8V 至 3.6V,适用于多种电路设计。
    - 高噪声容限:增强了信号完整性。
    - JESD 标准合规性:符合 JEDEC 标准,保证广泛的兼容性和互换性。
    - ESD 保护:提供超过 5000V 的 HBM 和 200V 的 MM 保护,确保器件在组装过程中的可靠性。
    - 低静态功耗:最大 ICC 仅为 0.9 μA。
    - 部分断电模式操作:可通过 IOFF 电路实现。

    应用案例和使用建议


    应用案例:
    该反相器广泛应用于汽车电子系统、工业控制系统及消费电子产品中。例如,在汽车音响系统中,该器件可用于信号调理和电平转换。
    使用建议:
    - 在高频应用中,可以适当增加负载电容以减小传播延迟。
    - 确保输入信号满足规定的电压范围,以避免信号失真。

    兼容性和支持


    - 该器件与 JEDEC 标准兼容,可在多种不同环境下使用。
    - Nexperia 提供全面的技术支持,包括数据手册和应用笔记,帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    - 问题:传播延迟过长。
    - 解决方案:适当增加负载电容,或选择更低功耗的电源。

    - 问题:输入信号失真。
    - 解决方案:检查输入信号的电压范围是否符合要求,必要时可添加外部滤波电路。

    总结和推荐


    74AUP1G04-Q100 低功耗反相器是一款专为汽车和工业应用设计的高性能、高可靠性的逻辑器件。其宽电压范围、高噪声容限和优异的ESD保护能力使其成为复杂电子系统中的理想选择。推荐在需要高性能逻辑反相的汽车、工业及消费电子应用中使用。
    通过深入理解这款器件的技术参数和特点,结合具体的使用案例,可以帮助设计者更好地应用这一产品。

74AUP1G04GV-Q100H参数

参数
最大工作供电电压 3.6V
最小工作供电电压 800mV
3.1mm(Max)
1.7mm(Max)
1mm(Max)
通用封装 SC-74A
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74AUP1G04GV-Q100H厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74AUP1G04GV-Q100H数据手册

厂牌 PDF简要描述 下载
NEXPERIA 其他逻辑器件 NEXPERIA 74AUP1G04GV-Q100H 74AUP1G04GV-Q100H数据手册

74AUP1G04GV-Q100H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0631 ¥ 0.5329
5000+ $ 0.0631 ¥ 0.5329
库存: 139337
起订量: 1877 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 532.9
