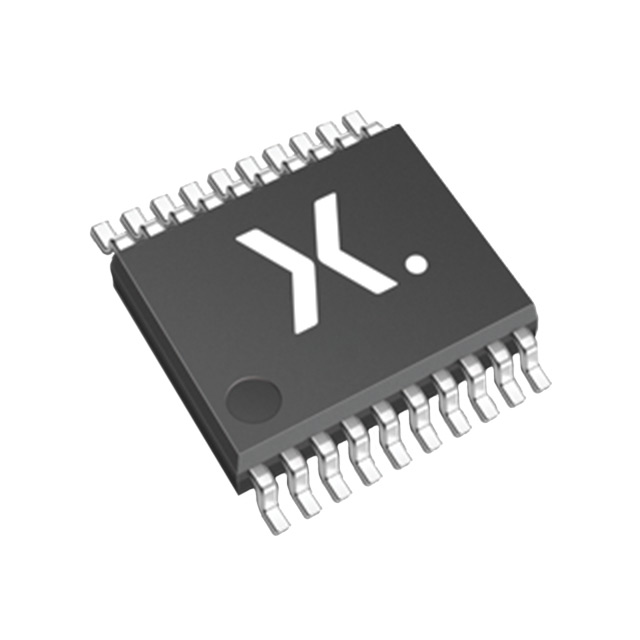

74HCT540PWJ

产品分类: 其他逻辑器件
厂牌: NEXPERIA
产品描述: 4.5V 5.5V TSSOP-20 贴片安装,黏合安装
供应商型号: A-74HCT540PWJ
供应商: 云汉优选
标准整包数: 10
NEXPERIA 其他逻辑器件 74HCT540PWJ

74HCT540PWJ概述

    74HC540/74HCT540 Octal Buffer/Line Driver: A Comprehensive Overview

    1. 产品简介


    74HC540 和 74HCT540 是八位反相缓冲器/线路驱动器,具有三态输出功能。这些器件带有两个输出使能输入(OE1 和 OE2)。当 OE 输入为低电平时,输出将进入高阻抗关闭状态。输入端配备了钳位二极管,这使得可以使用电流限制电阻来连接超过 VCC 的电压输入。

    2. 技术参数


    - 供电范围:2.0 V 到 6.0 V
    - 低功耗:CMOS 架构保证了低功耗
    - 噪声容限:高噪声容限
    - 闩锁性能:JESD 78 Class II 级别 B 超过 100 mA
    - 输入级别:
    - 74HC540: CMOS 水平
    - 74HCT540: TTL 水平
    - 标准符合性:符合 JEDEC 标准
    - 静电保护:HBM JESD22-A114F 超过 2000 V,MM JESD22-A115-A 超过 200 V
    - 封装选项:多种封装选项,包括 SO20、SSOP20 和 TSSOP20
    - 工作温度范围:-40 °C 至 +85 °C 和 -40 °C 至 +125 °C

    3. 产品特点和优势


    - 宽电压范围:2.0 V 至 6.0 V,适合多种应用环境
    - 高可靠性:高噪声容限和闩锁性能超过 100 mA
    - 快速响应:具有出色的开关特性和传播延迟
    - 多功能性:适用于不同类型的逻辑电平输入,包括 CMOS 和 TTL
    - 环保耐用:静电放电保护能力强大,符合严格的工业标准

    4. 应用案例和使用建议


    74HC540/74HCT540 可广泛应用于数字电路设计中,例如微控制器接口、通信系统和电源管理模块。为了确保最佳性能,建议在布线时尽量减少干扰信号的影响,并选择合适的负载电容以减小传播延迟。
    - 应用示例:使用 74HC540 作为微处理器与外部存储器之间的数据缓冲器
    - 使用建议:使用电流限制电阻连接输入端以防止电压过载,选择适当的封装以适应不同的工作环境

    5. 兼容性和支持


    - 兼容性:与多种标准逻辑电平输入兼容,可以轻松集成到现有的设计中
    - 支持和服务:Nexperia 提供详尽的技术文档和客户服务,包括故障排除指南和应用笔记,以帮助用户快速解决问题

    6. 常见问题与解决方案


    - 问题 1:如何确定正确的供电电压?
    - 解答:查看产品手册中的推荐供电电压范围,确保电压在 2.0 V 到 6.0 V 之间
    - 问题 2:输出为何出现不稳定现象?
    - 解答:检查输出使能引脚(OE1 和 OE2)的状态,确保正确配置为低电平以使能输出
    - 问题 3:在什么情况下需要使用电流限制电阻?
    - 解答:当输入电压超过 VCC 时,建议使用电流限制电阻以保护器件不受损害

    7. 总结和推荐


    74HC540/74HCT540 是一款高性能、多用途的八位反相缓冲器/线路驱动器,具备出色的电气特性和广泛的适用性。通过仔细阅读技术手册并遵循推荐的操作条件,用户可以在各种数字电路设计中实现最佳性能。因此,强烈推荐这款产品用于需要高可靠性和稳定性的应用场景。
    希望这篇综述能够帮助您更好地了解 74HC540/74HCT540 的功能和特性,如有任何疑问或需求,请随时联系我们。

74HCT540PWJ参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.5V
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
