74LVC1G04GV-Q100H

产品分类: 其他逻辑器件
厂牌: NEXPERIA
产品描述: 1.65V 5.5V SC-74A 贴片安装,黏合安装
供应商型号: CY-74LVC1G04GV-Q100H
供应商:
标准整包数: 1

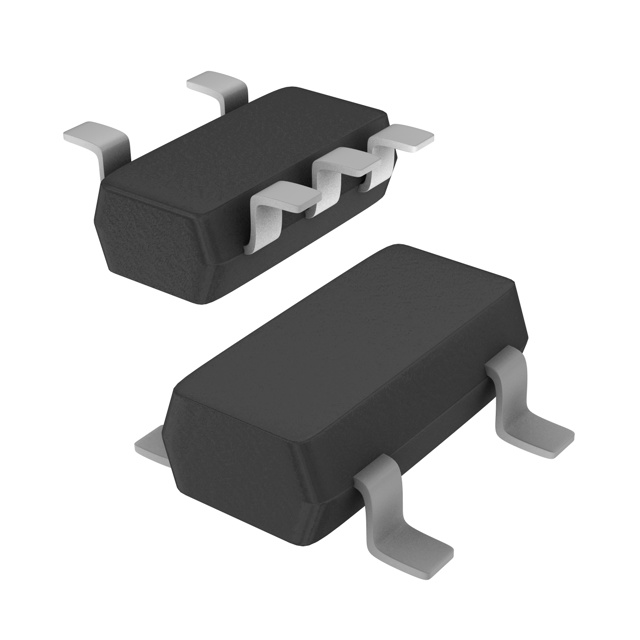

NEXPERIA 其他逻辑器件 74LVC1G04GV-Q100H

74LVC1G04GV-Q100H概述

    74LVC1G04-Q100 单极反相器:技术概览

    产品简介


    74LVC1G04-Q100 是一款单极反相器,由Nexperia公司生产。它主要用于电子系统中的信号处理和逻辑运算。这款反相器具备一个输入端口和一个输出端口,可以将输入信号进行反转后输出。其独特之处在于支持多种供电电压范围(从1.65V到5.5V),使得它在不同应用场景中具有广泛的适用性。同时,它还能够耐受5V的输入电压,这对于连接不同电压等级的逻辑电路非常有利。

    技术参数


    - 供电电压范围:1.65V至5.5V
    - 输入电压:0V至5.5V
    - 高电平输入电压(VIH):根据供电电压范围从0.65×VCC到0.7×VCC不等
    - 低电平输入电压(VIL):根据供电电压范围从0V到0.35×VCC不等
    - 高电平输出电压(VOH):供电电压减去0.1V至供电电压
    - 低电平输出电压(VOL):从0V至0.1V
    - 传播延迟(tpd):供电电压1.65V至1.95V时,最大为7.5ns;供电电压4.5V至5.5V时,最大为3.7ns
    - 输入泄漏电流(IIL):供电电压为0V至5.5V时,最大±1μA
    - 输出驱动能力:±24mA(供电电压为3.0V)

    产品特点和优势


    - 汽车级产品资格:通过AEC-Q100标准(等级1)认证,适用于汽车应用。
    - 宽电源电压范围:支持从1.65V到5.5V的宽电压范围,适应多种供电条件。
    - 高噪声容限:即使在较低的供电电压下也能保持较高的抗噪能力。
    - 兼容TTL电平:可以直接接口TTL电路,方便与现有系统集成。
    - ESD保护:满足MIL-STD-883和JEDEC标准的ESD保护要求,确保设备稳定运行。
    - 低功耗:采用CMOS技术实现低功耗运行,适合便携式或电池供电设备。


    应用案例和使用建议


    74LVC1G04-Q100 广泛应用于各种电子系统,如计算机外围设备、通信设备、消费电子产品等。在使用过程中,建议注意以下几个方面:
    - 电源管理:为了确保稳定的工作状态,应确保供电电压在规定范围内。
    - 信号完整性:由于存在传播延迟,对于高速信号传输的应用,需要合理规划布线以减少信号失真。
    - 散热设计:虽然整体功率消耗较低,但在高温环境下长时间使用仍需考虑适当的散热措施。

    兼容性和支持


    74LVC1G04-Q100 与多种其他逻辑门电路兼容,适用于构建复杂的数字逻辑系统。Nexperia提供详细的技术文档和技术支持,包括产品规格书、使用指南等,便于工程师进行系统设计和故障排除。

    常见问题与解决方案


    1. Q:供电电压是否会影响反相器的性能?
    - A:是的。高供电电压会提高输出电平,但同时也可能增加静态功耗。建议根据具体应用需求选择合适的供电电压。
    2. Q:如何判断产品是否出现故障?
    - A:通过测量输入输出电压是否符合规定的电平范围来判断。如果不符合,可能是输入信号异常或者反相器本身损坏。
    3. Q:如何处理传播延迟过长的问题?
    - A:可以尝试优化电路设计,例如减少负载电容和优化布线,以降低总的传播延迟。

    总结和推荐


    74LVC1G04-Q100 单极反相器凭借其广泛的应用范围、卓越的性能指标和高可靠性,在多个领域内表现出色。特别适用于需要高噪声容限和低功耗特性的场合。如果您正在寻找一种既经济又可靠的小型逻辑电路组件,那么这款产品无疑是一个值得推荐的选择。

74LVC1G04GV-Q100H参数

参数
最大工作供电电压 5.5V
最小工作供电电压 1.65V
通用封装 SC-74A
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74LVC1G04GV-Q100H厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74LVC1G04GV-Q100H数据手册

厂牌 PDF简要描述 下载
NEXPERIA 其他逻辑器件 NEXPERIA 74LVC1G04GV-Q100H 74LVC1G04GV-Q100H数据手册

74LVC1G04GV-Q100H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0306 ¥ 0.259
5000+ $ 0.0306 ¥ 0.259
库存: 11424
起订量: 3862 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 259
