74LVC1G06GM,115

产品分类: 其他逻辑器件
厂牌: NEXPERIA
产品描述: 1.65V 5.5V XSON-6 贴片安装,黏合安装 1.45mm*1mm*460μm
供应商型号: CY-74LVC1G06GM,115
供应商: Avnet
标准整包数: 1

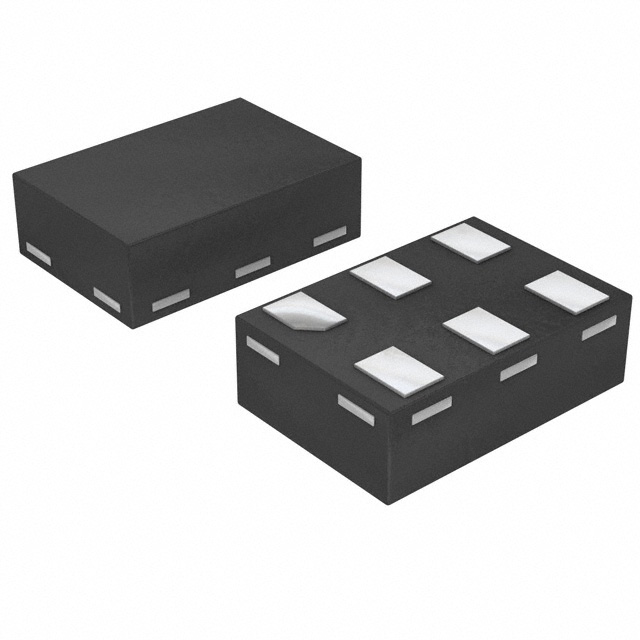

NEXPERIA 其他逻辑器件 74LVC1G06GM,115

74LVC1G06GM,115概述

    74LVC1G06 技术手册解析

    产品简介


    产品类型:74LVC1G06 是一款单通道倒相器(Inverter),具有开漏输出功能。
    主要功能:该芯片的主要功能是将输入信号反转输出。它能够在3.3 V 或 5 V 的不同电压环境下工作,并且具有施密特触发输入特性,提高了抗干扰能力。
    应用领域:广泛应用于逻辑电路、通信设备以及各种嵌入式系统中,尤其适合需要多种电压接口兼容的应用场合。

    技术参数


    - 供电电压范围:1.65 V 至 5.5 V
    - 高电平输入电压 (VIH):
    - 在 VCC = 4.5 V 至 5.5 V 时,VIH ≥ 0.7 VCC
    - 在 VCC = 1.65 V 至 1.95 V 时,VIH ≥ 0.35 VCC
    - 在 VCC = 2.3 V 至 2.7 V 时,VIH ≥ 0.7 VCC
    - 在 VCC = 2.7 V 至 3.6 V 时,VIH ≥ 0.8 VCC
    - 低电平输入电压 (VIL):
    - 在 VCC = 4.5 V 至 5.5 V 时,VIL ≤ 0.3 VCC
    - 低电平输出电压 (VOL):在负载电流为 32 mA,VCC = 4.5 V 时,VOL ≤ 0.8 V
    - 输出驱动能力:±24 mA @ VCC = 3.0 V
    - 功耗:最大总功率损耗为 250 mW
    - 输入输出电流:在电源电压范围内,输入输出电流为 ±50 mA
    - 工作温度范围:-40 °C 至 +125 °C

    产品特点和优势


    - 宽电压范围:可以在 1.65 V 至 5.5 V 的供电电压范围内工作,非常适合多电压平台。
    - 高噪声容限:具有施密特触发输入,提高了抗噪声干扰的能力。
    - 兼容性:满足JEDEC标准(JESD8-7, JESD8-5, JESD8B/JESD36)。
    - 极低功耗:当 VCC 降低到 0 V 时,通过 IOFF 电路可以防止电流反流。
    - 封装多样性:提供多种封装选项,如 TSSOP5、SC-74A、XSON6、X2SON5 等。
    - 强抗静电能力:HBM 和 MM 抗静电测试均超过行业标准。

    应用案例和使用建议


    - 应用场景:适用于数字逻辑电路中需要信号反相的应用。例如,可以用于微控制器和外围设备之间的信号转换,或者用于某些通信协议的驱动电路。
    - 使用建议:
    - 使用该芯片进行信号反相时,注意确保输入信号频率不超过推荐值。
    - 在多电压环境下使用时,要注意匹配不同电压平台的兼容性。
    - 确保连接适当的外部电阻以避免输出过载。

    兼容性和支持


    - 兼容性:该芯片能够兼容多种电源电压环境(1.65 V 至 5.5 V),并且与其他同类芯片相比具有良好的互通性。
    - 支持:Nexperia 提供全面的技术支持和服务,包括文档下载、技术支持热线和在线论坛等。

    常见问题与解决方案


    - 问题1:芯片无法正常工作
    - 解决方案:检查电源电压是否在指定范围内(1.65 V 至 5.5 V)。确认输入信号符合规定的电压水平。

    - 问题2:输出不稳定
    - 解决方案:检查是否存在外部噪声干扰,并尽量避免过大的负载电流。确认所有接线正确无误。

    总结和推荐


    综述:74LVC1G06 是一款非常可靠的单通道倒相器,具有宽泛的工作电压范围和强大的抗干扰能力。其独特的开漏输出设计使得它可以轻松实现多路复用逻辑功能。
    推荐使用:强烈推荐在需要进行信号反转的应用场合使用 74LVC1G06,尤其是那些需要多个电源电压兼容的应用场景。由于其高性能和可靠性,它是非常理想的数字逻辑电路中的基础元器件。

74LVC1G06GM,115参数

参数
最小工作供电电压 1.65V
最大工作供电电压 5.5V
长*宽*高 1.45mm*1mm*460μm
通用封装 XSON-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74LVC1G06GM,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74LVC1G06GM,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 其他逻辑器件 NEXPERIA 74LVC1G06GM,115 74LVC1G06GM,115数据手册

74LVC1G06GM,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
