934042520135概述

    Nexperia BC847BS: A Comprehensive Overview
    1. 产品简介 (Product Profile)
    1.1 基本描述 (General Description)

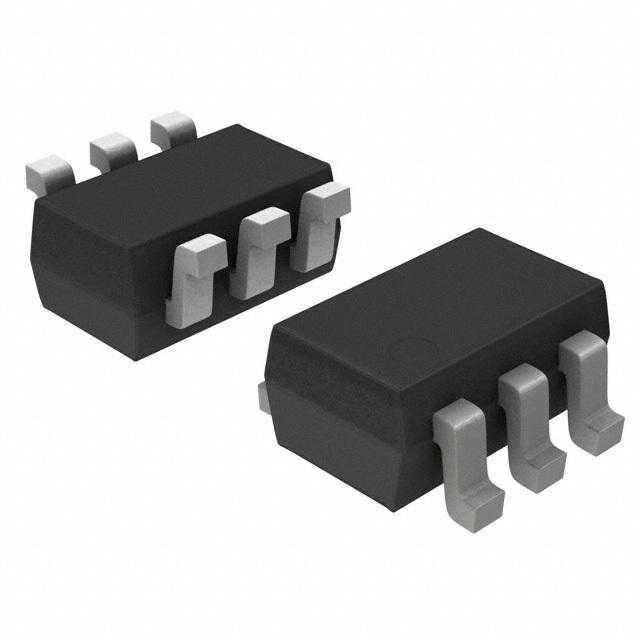

    Nexperia BC847BS是一款NPN/NPN通用型晶体管对,采用非常小的SOT363(SC-88)表面贴装塑料封装。其互补品为PNP/PNP类型:BC857BS。
    1.2 特点 (Features)
    - 低集电极电容
    - 低集电极-发射极饱和电压
    - 电流增益匹配良好
    - 减少组件数量和占用空间
    - 晶体管间无相互干扰
    1.3 应用领域 (Applications)
    适用于通用开关和放大应用。
    1.4 快速参考数据 (Quick Reference Data)
    BC847BS是一款额定电压45V,最大电流100mA的NPN/NPN通用型晶体管。
    2. 技术参数 (Technical Specifications)
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VCEO | 集电极-发射极电压(基极开路)| - | - | - | 45 | V |
    | IC | 集电极电流 | - | - | - | 100 | mA |
    | hFE | 直流电流增益 | VCE=5V, IC=2mA | 200 | - | 450 | - |
    极限值 (Limiting Values)
    - 集电极-基极电压(发射极开路): - | 50 | V
    - 集电极-发射极电压(基极开路): - | 45 | V
    - 发射极-基极电压(集电极开路): - | 5 | V
    - 集电极峰值电流(单脉冲): tp≤1ms | - | 200 | mA
    - 环境温度范围: -65°C 至 150°C | - | - | °C
    热特性 (Thermal Characteristics)
    - 结-环境热阻(自由空气内): 500K/W | - | - | K/W
    3. 产品特点和优势 (Product Highlights and Advantages)
    BC847BS通过减少组件数量和降低集电极-发射极饱和电压来提高电路效率。此外,良好的电流增益匹配和较低的电容使得它在高频应用中表现优异。其紧凑的设计特别适合空间有限的应用场合。
    4. 应用案例和使用建议 (Application Examples and Recommendations)
    应用案例 (Application Examples)
    - 在开关电源设计中,BC847BS可以作为负载开关使用,其低导通电阻使其能够有效地控制高电流负载。
    - 在音频放大器设计中,BC847BS的高增益和低噪声特性使其成为理想的信号放大元件。
    使用建议 (Recommendations)
    - 使用时需注意散热管理,以避免因过热导致的性能下降或损坏。
    - 在设计电路时,确保所有外部组件与BC847BS的电气特性相匹配,以获得最佳性能。
    5. 兼容性和支持 (Compatibility and Support)
    BC847BS与其他标准的NPN晶体管具有良好的兼容性,可以方便地替换现有的NPN晶体管。Nexperia公司提供了详尽的技术文档和支持服务,以帮助客户解决任何使用过程中可能遇到的问题。
    6. 常见问题与解决方案 (Common Issues and Solutions)
    | 问题 | 解决方案 |

    | 过热导致的性能下降 | 加强散热措施,如增加散热片或改善通风条件 |
    | 电流增益不稳定 | 检查焊接质量和电源电压稳定性 |
    | 工作温度过高 | 选择合适的散热方式,并确保环境温度符合规格要求 |
    7. 总结和推荐 (Summary and Recommendation)
    BC847BS凭借其出色的性能和广泛的应用范围,是一款值得信赖的通用晶体管。它的高效能、高可靠性以及合理的价格使其在各种电子应用中都表现出色。因此,我们强烈推荐BC847BS用于需要高效开关和放大功能的应用场合。
    通过上述分析,我们可以看到Nexperia BC847BS具备广泛的适用性和高度的灵活性,是您电子设计的理想选择。

934042520135厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。
