47205

产品分类: 电源适配器
厂牌: MYRRA

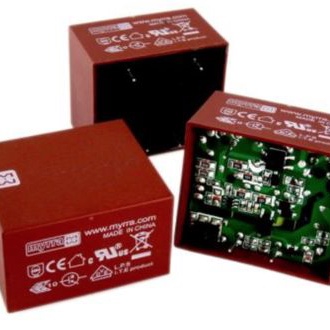

产品描述: Myrra PCB变压器, 24V 直流次级电压, 7.5W, 120 → 370 V dc, 85 → 265 V ac初级电压
供应商型号: ET-2469214
供应商: 海外现货
标准整包数: 1
MYRRA 电源适配器 47205

47205概述

    # 7.5 Watt AC-DC Switch Power Supply 技术手册

    产品简介


    这款7.5瓦特的小型紧凑型AC-DC开关电源专为多种应用而设计,包括消费电子、工业自动化、通信设备等领域。它提供单路输出,具有出色的稳定性和能效,采用封装设计,易于集成到现有系统中。

    技术参数


    | 参数 | 值 |

    | 输出电压范围 | 3.3VDC - 24VDC |
    | 输入电压范围 | 85VAC - 265VAC 或 120VDC - 370VDC |
    | 最大输入电流 | 0.3A |
    | 待机功率 | ≤0.15W |
    | 能效等级 | 符合Energy Star 和EC Code of Conduct |
    | 工作温度范围 | -20°C 至 +Ta |
    | 储存温度范围 | -40°C 至 +85°C |
    | 安全认证 | EN61558-2-16, EN60950, EN60335, UL/CUL60950, CE, VDE, ENEC |
    | 电磁兼容性 | 符合EN55014 CLASS B, EN55022 CLASS B, FCC Part 15 |

    产品特点和优势


    1. 小体积设计:紧凑尺寸(41.0x35.0x24.5 mm),适用于空间受限的应用。
    2. 高能效:典型效率≥74%,符合Energy Star标准,减少能源消耗。
    3. 稳定性高:输出电压精度±2% (5V,9V,12V,15V,18V,24V类型),±3%(3.3V类型)。
    4. 可靠保护:过载保护、短路保护等多重保护机制,确保长期安全运行。
    5. 宽泛的工作范围:适应广泛的输入电压和频率范围,适合全球各地使用。

    应用案例和使用建议


    应用案例
    此电源模块适用于各种需要直流供电的场合,如小型机器人、传感器网络、通信设备等。例如,在智能家居设备中,可以作为主控制器的电源供应。
    使用建议
    1. 正确接线:严格按照产品手册进行接线,避免短路风险。
    2. 散热设计:根据应用环境合理设计散热方案,以保持电源在适宜的工作温度范围内。
    3. 负载管理:合理分配负载,避免长时间超负荷运行。

    兼容性和支持


    该产品与其他主流品牌的电子元器件具有良好的兼容性,适用于大多数电路板设计。厂商提供全面的技术支持和售后服务,确保客户能够快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源启动延迟 | 检查输入电压是否稳定,确认无接触不良。 |
    | 输出电压波动 | 检查负载是否稳定,检查是否有外部干扰。 |
    | 短时间内频繁重启 | 检查是否过载或散热不良,确保电源处于正常工作温度范围内。 |

    总结和推荐


    综上所述,这款7.5瓦特AC-DC开关电源具备优秀的性能和广泛的应用范围。它不仅满足了基本的供电需求,还提供了多项安全保护措施和高效节能特性,非常适合对可靠性要求较高的应用场景。因此,强烈推荐在您的项目中使用此款电源模块。

47205参数

参数
输出连接极性 -
最小输入电压 -
输出功率 -
使用地区 -
输出连接方式 -
典型输出电压 -
最大输入电压 -
输入连接方式 -
线长 -
安装方式 通孔安装
