GRM21A5C2E330JW01D

产品分类: 陶瓷电容
产品描述: 33pF ±5% C0G(NP0) 250V 0805 2mm(长度)*1.25mm(宽度)
供应商型号: AV-A-MURGRM21A5C2E330!A
供应商: Avnet
标准整包数: 4000

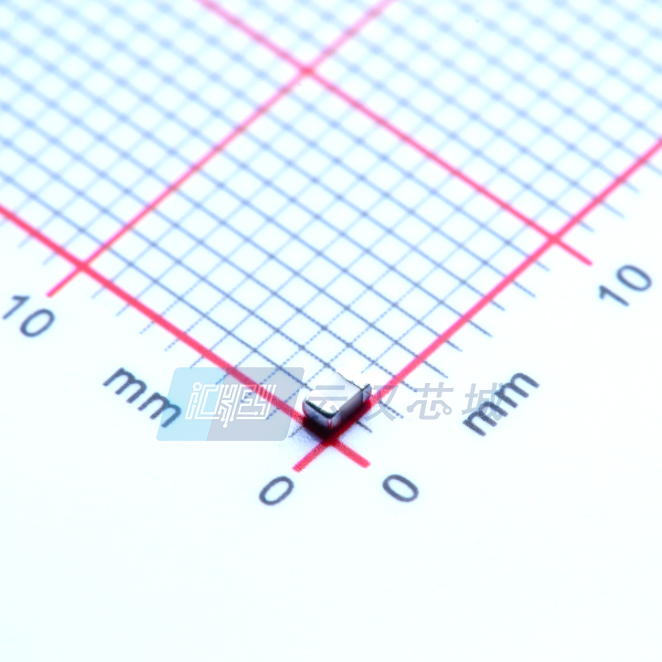

MURATA MANUFACTURING 陶瓷电容 GRM21A5C2E330JW01D

GRM21A5C2E330JW01D概述


    产品简介


    本产品为GRM21A5C2E330JW01系列的多层陶瓷电容器,适用于通用电子设备。它采用C0G(EIA)温度特性,标称容量为33pF,额定电压为DC250V。这款电容器具有出色的稳定性和可靠性,特别适合于需要精确容值和高稳定性的应用场景,例如通信设备、电源管理、传感器接口等。

    技术参数


    - 包装代码:GRM21A5C2E330JW01-D
    - 尺寸:0805(1.0mm x 0.5mm)
    - 温度特性:C0G(EIA),温度系数为0±30 ppm/°C,工作温度范围:25°C至125°C
    - 额定电压:DC250V
    - 封装单位:330mm卷盘,每卷10000件;180mm卷盘,每卷4000件
    - 电容容差:±5%
    - 耐压测试:150%的额定电压(最大5s)
    - 绝缘电阻:大于10000 MΩ或100 MΩ·μF
    - 介质损耗因数:最小值为1000
    - 耐振动性:承受简单谐波运动,总振幅为1.5mm,每个方向持续2小时
    - 焊接性能:采用焊浴法,焊接温度为245°C ±5°C,浸渍时间为2s ±0.5s
    - 存储条件:温度+5°C至+40°C,相对湿度20%至70%

    产品特点和优势


    - 温度稳定性:由于采用C0G(EIA)材料,该电容器在-55°C到+125°C的工作温度范围内表现出极高的温度稳定性。
    - 高耐压:可承受高达250V的直流电压,且在交流或脉冲电路中的应用也有良好的表现。
    - 出色可靠性和耐用性:能够经受反复的高低温冲击、震动及潮湿环境,确保长期稳定运行。
    - 紧凑设计:体积小巧,适合现代小型化电子产品的需求。

    应用案例和使用建议


    - 应用案例:该电容器广泛应用于各类通用电子设备,如便携式电子设备、无线通讯设备、家电控制板等。特别适用于需要高精度、高稳定性的场合。
    - 使用建议:在安装过程中应注意保持适当的温度和湿度环境,以防止电容器因长时间储存而出现氧化或其他问题。对于复杂的应用环境,建议进行额外的防潮处理,确保最佳性能。

    兼容性和支持


    该产品可以与多种常见的电路板及组件兼容,便于集成。制造商提供详细的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问:如何检查电容器的焊接质量?
    - 答:可以通过焊接后观察是否有焊接不完全或短路的情况来判断焊接质量。

    2. 问:在高湿度环境中使用电容器时,应采取什么措施?
    - 答:建议使用防护膜或涂层来保护电容器,避免湿气直接接触。
    3. 问:在高频电路中使用该电容器时,需要注意哪些方面?
    - 答:需要确保自加热不超过安全限制,否则可能导致电容器性能下降。推荐使用频率低于500kHz的正弦波信号。

    总结和推荐


    综上所述,GRM21A5C2E330JW01多层陶瓷电容器凭借其优异的温度稳定性、高耐压能力和可靠性,在众多应用场景中表现出色。建议在设计精密电路时选用此款电容器,以确保系统的长期稳定运行。

GRM21A5C2E330JW01D参数

参数
电容值 33pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM21A5C2E330JW01D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM21A5C2E330JW01D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM21A5C2E330JW01D GRM21A5C2E330JW01D数据手册

GRM21A5C2E330JW01D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 0.0275 ¥ 0.2434
24000+ $ 0.0273 ¥ 0.2413
库存: 12000
起订量: 8000 增量: 4000
交货地:
最小起订量为:8000
合计: ¥ 1947.2
