GRM188B31H104KA92D

产品分类: 陶瓷电容
产品描述: 100nF ±10% 50V 0603 贴片安装 1.6mm(长度)*900μm(宽度)
供应商型号: 31M-GRM188B31H104KA92D
供应商: 云汉优选
标准整包数: 5

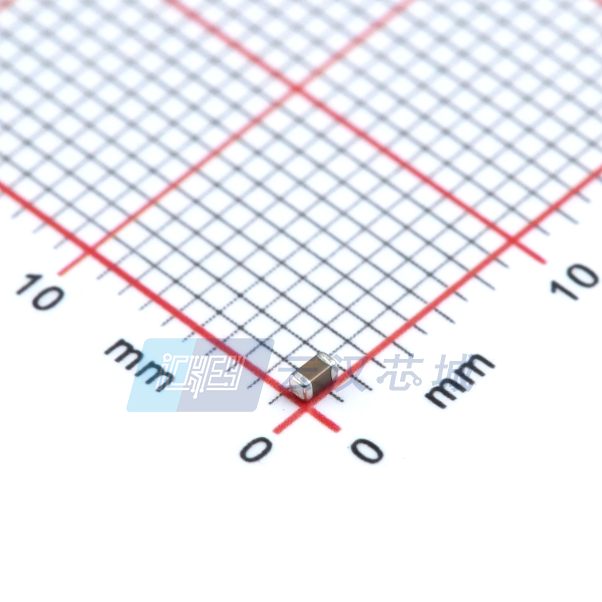

MURATA MANUFACTURING 陶瓷电容 GRM188B31H104KA92D

GRM188B31H104KA92D概述

    GRM188B31H104KA92# 高品质多层陶瓷电容技术手册

    1. 产品简介


    GRM188B31H104KA92# 是一款来自Murata Manufacturing Co., Ltd. 的高品质多层陶瓷电容器(MLCC)。该电容器具备小尺寸、高稳定性等特点,广泛应用于各类电子设备中,如通信设备、计算机系统、汽车电子及消费电子产品等。MLCC在电路设计中常用于耦合、滤波、退耦等用途,是现代电子设备不可或缺的关键元器件之一。

    2. 技术参数


    以下是GRM188B31H104KA92#的主要技术规格:
    - 长度:1.6 ± 0.1 mm
    - 宽度:0.8 ± 0.1 mm
    - 厚度:0.8 ± 0.1 mm
    - 标称电容:0.10 μF ± 10%
    - 外部终端距离:0.5 mm 最小
    - 外部终端尺寸:0.2 至 0.5 mm
    - 工作温度范围:-25°C 至 85°C
    - 额定电压:50 Vdc
    - 尺寸代码(英寸):0603 (1608M)
    - 温度特性变化率:±10.0%
    - 温度特性标准:B(JIS)
    注意事项:本数据表中的规格可能已更改或产品可能已停产,建议在订购前与销售代表或产品工程师确认最新规格。

    3. 产品特点和优势


    GRM188B31H104KA92# 多层陶瓷电容器具有以下特点和优势:
    - 小型化设计:0603 尺寸,适合在空间受限的应用中使用。
    - 高可靠性:稳定的电气特性确保长时间运行的可靠性。
    - 广泛的工作温度范围:-25°C 至 85°C,适用于多种环境条件。
    - 温度稳定性:满足 B 标准(JIS),确保在各种温度条件下电容值的变化在可控范围内。

    4. 应用案例和使用建议


    应用案例:GRM188B31H104KA92# 广泛应用于智能手机、路由器、汽车电子控制系统和各种便携式电子设备中。例如,在手机射频前端模块中作为去耦电容使用,可以有效过滤电源噪声,提高射频信号的质量。
    使用建议:
    - 在高温环境中使用时,需注意散热设计,以避免电容器过热。
    - 在高频电路中使用时,要选择适当的引脚长度和布局,减少寄生效应。
    - 在组装过程中,应严格按照制造商的焊接工艺要求进行操作,以保证良好的焊接质量和可靠性。

    5. 兼容性和支持


    GRM188B31H104KA92# 与其他 Murata 制造的产品具有良好的兼容性,可用于多种电路设计。Murata 提供全面的技术支持和售后服务,确保客户能够顺利使用该产品并获得最佳性能。

    6. 常见问题与解决方案


    问题1:电容器的容量是否稳定?
    解决方案:GRM188B31H104KA92# 的容量变化率在 ±10.0% 内,符合标准要求,且在广泛的温度范围内保持稳定。如果需要更高精度,建议参考制造商的详细规格。
    问题2:如何正确安装此电容器?
    解决方案:遵循制造商提供的安装指南,确保正确的引脚布局和焊接工艺。避免过度加热或损坏引脚,以防止电容器失效。

    7. 总结和推荐


    综上所述,GRM188B31H104KA92# 是一款高品质、高可靠性的多层陶瓷电容器,适合应用于多种电子设备中。其独特的设计特点使其在市场上具有较强的竞争力。我们强烈推荐使用该产品,特别是在需要高性能和高稳定性的应用中。然而,由于本数据表可能已过期,建议下载最新的数据表并参考最新的规格和说明。

GRM188B31H104KA92D参数

参数
电容值 100nF
容差 ±10%
温度系数 -
额定电压 50V
长*宽*高 1.6mm(长度)*900μm(宽度)
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

GRM188B31H104KA92D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM188B31H104KA92D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM188B31H104KA92D GRM188B31H104KA92D数据手册

GRM188B31H104KA92D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.0646
50+ ¥ 0.0458
500+ ¥ 0.0374
4000+ ¥ 0.0317
8000+ ¥ 0.0278
20000+ ¥ 0.0257
库存: 69
起订量: 5 增量: 4000
交货地:
最小起订量为:5
合计: ¥ 0.32
