首页  >  产品百科  >  GA352QR7GF152KW01L

GA352QR7GF152KW01L

产品分类: 陶瓷电容
产品描述: 1.5nF ±10% X7R 250V(AC) 2211 贴片安装 5.7mm(长度)*2.8mm(宽度)
供应商型号: 11MZ-GA352QR7GF152KW01L
供应商: 云汉优选
标准整包数: 1

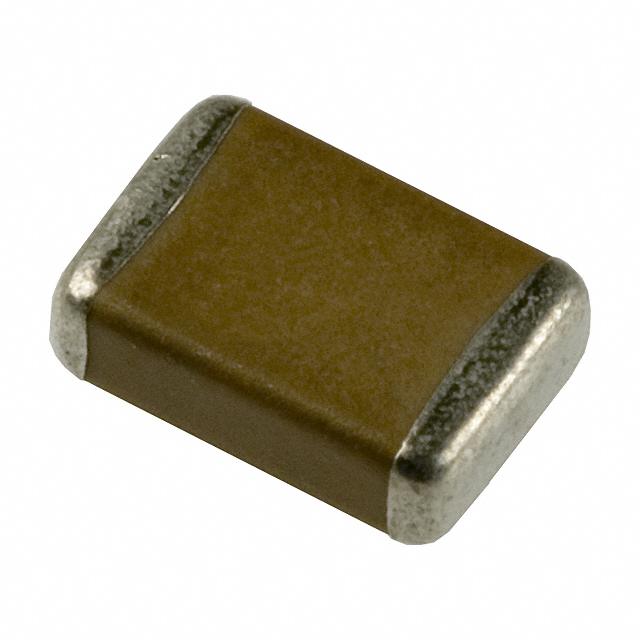

MURATA MANUFACTURING 陶瓷电容 GA352QR7GF152KW01L

GA352QR7GF152KW01L概述


    产品简介


    本产品是一款 Murata 生产的安全认证型多层陶瓷电容器(MLCC),型号为 GA352QR7GF152KW01。该电容器采用 X7R 介电材料,适用于通用电路。主要功能是用于交流电路中的电容存储,能够承受高电压。这款电容器广泛应用于电源输入电路、交流滤波器等场景,适用于工业自动化、通信设备和家用电器等领域。

    技术参数


    - 型号:GA352QR7GF152KW01
    - 尺寸:4.5 x 2.0 mm(厚度)
    - 温度特性:X7R(公制标准代码)
    - 额定电容:1500 pF
    - 额定电压:AC 250 V
    - 包装:每卷4000个(K代码)
    - 工作温度范围:-55°C 至 125°C
    - 引脚标记:GF
    - 焊接方法:回流焊
    - 包装代码:K

    产品特点和优势


    1. 安全认证:符合 IEC 60384-14 标准,通过了 Y2 和 X1/Y2 类别的认证。
    2. 高可靠性:耐高温、高湿度环境,适合长期稳定工作。
    3. 大电流承受能力:具备良好的过电压防护机制,确保在脉冲电压下的稳定性。
    4. 高频特性良好:具备低损耗角正切值(D.F. ≤ 0.025),适合高频电路设计。

    应用案例和使用建议


    1. 典型应用场景:作为电源输入电路中的滤波电容,用于抑制电磁干扰。
    2. 使用建议:
    - 确保在规定的电压范围内使用,避免过压导致电容器损坏。
    - 使用时需考虑温度特性对电容值的影响,在不同温度下进行校准。
    - 在使用过程中定期检查焊接点和引脚的连接情况,确保电气连接稳定。

    兼容性和支持


    1. 兼容性:适用于各种电路设计,特别是需要高电压、高温环境下工作的场合。
    2. 厂商支持:Murata 提供了详细的技术文档和测试报告,可随时联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:电容器无法正常焊接
    - 解决办法:确认焊接条件,使用符合要求的焊料和焊接工艺,避免焊接温度过高导致损坏。
    2. 问题:电容器耐压不足
    - 解决办法:重新选择符合要求的电容器,严格按照电容器的额定电压使用,避免施加超过额定电压的电压。
    3. 问题:电容器温升过高
    - 解决办法:在电路设计中增加散热措施,确保电容器表面温度不超过规定值。

    总结和推荐


    总体而言,Murata 的这款 GA352QR7GF152KW01 电容器具备高可靠性和优异的性能表现,非常适合用于需要高电压、高温环境下的电路设计。该产品通过了国际安全标准认证,拥有广泛的应用前景。因此,我们非常推荐在高可靠性要求的电路设计中使用这款电容器。在使用过程中,需严格遵守技术手册中的操作规范和注意事项,以充分发挥其性能优势。

GA352QR7GF152KW01L参数

参数
电容值 1.5nF
容差 ±10%
温度系数 X7R
额定电压 250V(AC)
长*宽*高 5.7mm(长度)*2.8mm(宽度)
通用封装 2211
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

GA352QR7GF152KW01L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GA352QR7GF152KW01L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GA352QR7GF152KW01L GA352QR7GF152KW01L数据手册

GA352QR7GF152KW01L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.3
10+ ¥ 1.21
30+ ¥ 1.11
100+ ¥ 1.08
500+ ¥ 1.05
库存: 2839
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 1.3
直接购买
