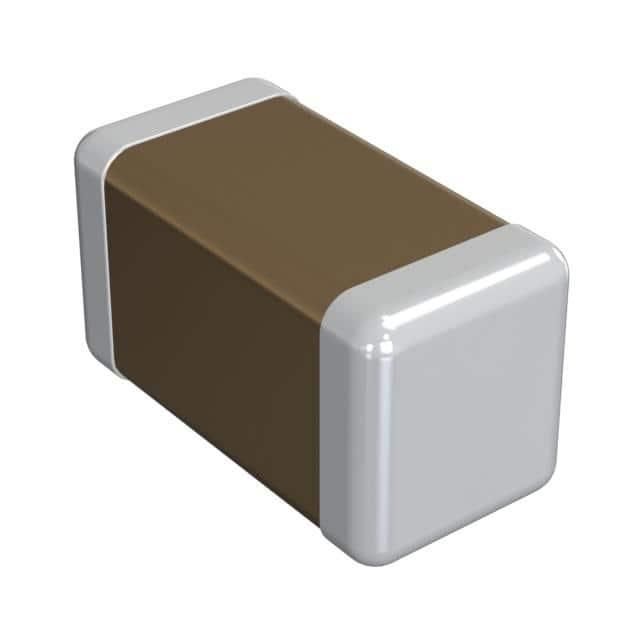

GCM43D7U3A472JX01L

产品分类: 陶瓷电容
产品描述: 4.7nF ±5% U2J 1KV 1812 贴片安装 4.5mm*3.2mm*2mm
供应商型号: CGC-GCM43D7U3A472JX01L
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 陶瓷电容 GCM43D7U3A472JX01L

GCM43D7U3A472JX01L概述

    # Murata Chip Multilayer Ceramic Capacitors for Automotive Powertrain/Safety Equipment

    产品简介


    Murata生产的GCM系列片式多层陶瓷电容器专为汽车动力系统和安全设备设计。这些电容器以其高可靠性、稳定性及卓越性能在汽车电子领域占据重要地位。其主要功能是为车辆的关键系统提供稳定的电源滤波、去耦和旁路作用,从而确保设备的正常运行和安全性。此外,这类电容器还广泛应用于汽车娱乐和舒适设备、医疗设备等领域,但需排除植入类设备。它们能够满足行业标准对于安全性和环保性的要求,在极端工作环境中依然保持良好的表现。

    技术参数


    以下为GCM43D7U3A472JX01-05B型电容器的主要技术参数:
    | 参数 | 规格 |

    | 型号 | GCM43D7U3A472JX01-05B |
    | 封装尺寸 | 4532M(1812) |
    | 温度特性 | [7U] (-750 ± 120 ppm/°C) |
    | 额定电压 | DC 1000V |
    | 标称电容值 | 4700pF |
    | 容差 | ±5% |
    | 工作温度范围 | -55°C 至 +125°C |
    | 振动测试 | 频率范围10Hz至2000Hz,振幅1.5mm,持续20分钟 |
    | 机械冲击测试 | 加速度1500g,半正弦波形,持续时间0.5ms |
    | 耐焊接热性 | 在260±5°C下,浸锡时间10±1秒 |
    | IR绝缘电阻 | 室温≥10,000MΩ;高温125°C≥10,000MΩ |

    产品特点和优势


    1. 高性能设计:该电容器采用高精度电容设计,能够在宽温度范围内保持稳定性能。
    2. 卓越的可靠性:经过严格的机械振动、冲击及环境适应性测试,确保其在恶劣条件下可靠工作。
    3. 适用性强:广泛适用于汽车动力总成和安全设备,尤其适合需要严苛条件下的稳定电容值的应用。
    4. 环保合规:符合AEC-Q200标准,确保在关键汽车部件中的长期使用安全性。
    5. 高兼容性:能够兼容多种主流电路板设计,适合大规模生产需求。

    应用案例和使用建议


    应用案例
    - 汽车动力系统:用于发动机控制单元(ECU)和变速箱控制模块,提供稳定供电并减少电磁干扰。
    - 安全设备:如气囊控制器和防抱死制动系统(ABS),保障行车过程中系统稳定性。
    - 医疗设备:适用于非植入类医疗设备,提供高效滤波和电能存储功能。
    使用建议
    1. 在选择电容器时,需根据实际工作温度范围匹配合适的电容值和额定电压。
    2. 安装前检查包装和焊接性能,避免长时间存储导致材料老化或氧化。
    3. 确保电容器安装位置远离腐蚀性气体和直射阳光,以延长使用寿命。

    兼容性和支持


    GCM43D7U3A472JX01-05B系列电容器具有广泛的兼容性,可轻松适配标准PCB贴片工艺。Murata公司提供详尽的技术文档和支持服务,包括AEC-Q200认证资料和故障排查指南。如有进一步需求,客户可通过官网或销售办事处获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值偏离标称值 | 检查安装环境是否符合标准,重新校验电路设计 |
    | IR绝缘电阻下降 | 更换潮湿存储条件下的电容器 |
    | 焊接不良 | 检查焊接温度和时间设置 |

    总结和推荐


    综上所述,GCM43D7U3A472JX01-05B型片式多层陶瓷电容器凭借其卓越的性能、稳定性和广泛应用能力,在汽车动力系统和安全设备领域表现出色。其强大的抗震、耐热和抗湿能力使其成为高度可靠的电子元器件。推荐此款电容器作为汽车电子系统的首选方案,尤其在需要高可靠性和严格质量保证的场合中使用。

GCM43D7U3A472JX01L参数

参数
电容值 4.7nF
容差 ±5%
温度系数 U2J
额定电压 1KV
长*宽*高 4.5mm*3.2mm*2mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GCM43D7U3A472JX01L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCM43D7U3A472JX01L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCM43D7U3A472JX01L GCM43D7U3A472JX01L数据手册

GCM43D7U3A472JX01L封装设计

查看详情并下载
Symbol
Footprint
3D Model
