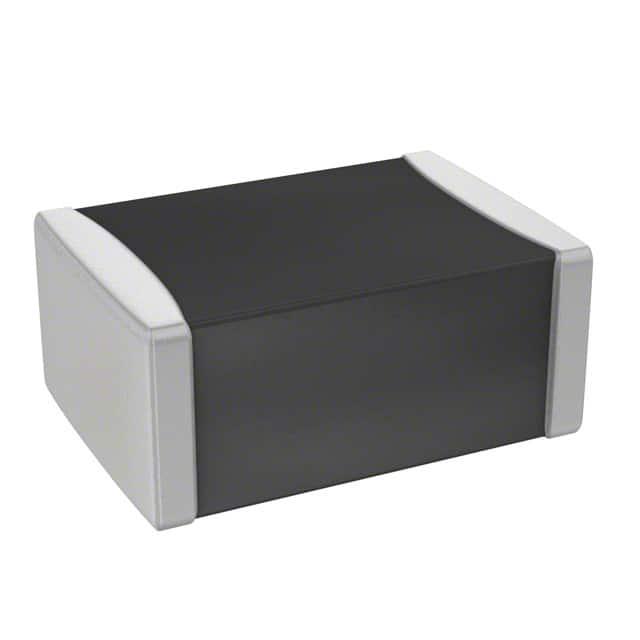

GR443QR73D272KW01L

产品分类: 陶瓷电容
产品描述: 2.7nF ±10% X7R 2KV 1812 贴片安装 4.5mm*3.2mm*1.5mm
供应商型号: UA-GR443QR73D272KW01L
供应商: 海外现货
标准整包数: 1000
MURATA MANUFACTURING 陶瓷电容 GR443QR73D272KW01L

GR443QR73D272KW01L概述


    产品简介


    本文将介绍一款适用于信息设备(如以太网局域网)及直流-直流转换器初级-次级耦合电容的电子元器件——多层陶瓷电容器(MLCC)。该产品型号为GR443QR73D272KW01,属于1812尺寸的陶瓷电容器,具有高耐压特性(直流2000V),主要应用于信息设备及通信基础设施等领域。

    技术参数


    - 尺寸: 1812 (单位:mm)
    - 额定电压: 直流2000V
    - 电容值: 2700pF
    - 温度特性: X7R (EIA标准),电容变化范围在-55°C至125°C之间不超过±15%
    - 封装: f180mm或f330mm卷盘,每卷含1000个或4000个部件
    - 包装代码: GR443QR73D272KW01
    - 封装形式: 嵌入式
    - 最大焊接时间: 高温焊锡时间为2s,低温焊锡时间为1s
    - 储存条件: 温度+5℃到+40℃,相对湿度20%到70%

    产品特点和优势


    - 高温耐压:GR443QR73D272KW01具备直流2000V的额定电压,使其适用于高压环境,适合在各种工业环境中使用。
    - 温度稳定性:X7R温度特性确保在极端温度下(-55°C至125°C)仍能保持稳定的电容值,变化范围仅±15%,确保其在恶劣条件下也能正常工作。
    - 可靠的封装:采用嵌入式包装,提高抗机械应力能力,防止损坏。

    应用案例和使用建议


    - 实际应用案例:本款电容器广泛应用于以太网设备及DC-DC转换器中,用于信号传输及电源管理。
    - 使用建议:在进行再流焊时,需控制焊锡温度在规定范围内,并避免过长时间的高温处理,以防电容器出现破裂风险。

    兼容性和支持


    - 兼容性:与各类信息设备和DC-DC转换器兼容。
    - 支持服务:用户可联系厂家获取详细技术支持及维护信息。

    常见问题与解决方案


    1. Q: 焊接后发现电容器表面出现裂缝?
    - A: 可能是由于焊接过程中温度骤变导致内部变形,建议采取预热处理并调整焊接温度曲线,减少瞬间高温对电容器的影响。
    2. Q: 在高湿度环境下放置了一年以上,电容器出现氧化现象?
    - A: 使用前需确认电容器的可焊性,建议在使用前进行热处理,有助于恢复电容器的性能。

    总结和推荐


    综上所述,GR443QR73D272KW01多层陶瓷电容器是一款高性能、高可靠性、适用于多种工业应用的电容器。它具备出色的温度稳定性和抗机械应力能力,非常适合需要长期稳定工作的应用场景。推荐此产品用于各种要求严格的电子工程和通信基础设施项目中。

GR443QR73D272KW01L参数

参数
电容值 2.7nF
容差 ±10%
温度系数 X7R
额定电压 2KV
长*宽*高 4.5mm*3.2mm*1.5mm
通用封装 1812
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GR443QR73D272KW01L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GR443QR73D272KW01L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GR443QR73D272KW01L GR443QR73D272KW01L数据手册
