GRM31A5C2H100JW01D

产品分类: 陶瓷电容
产品描述: 10pF ±5% C0G(NP0) 500V 1206 贴片安装 3.2mm*1.6mm*1mm
供应商型号: 490-16826-2-ND
供应商: Digi-Key
标准整包数: 4000

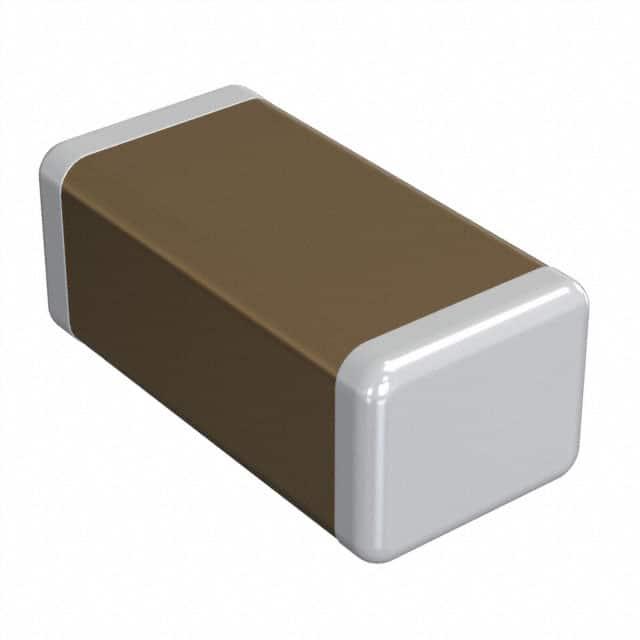

MURATA MANUFACTURING 陶瓷电容 GRM31A5C2H100JW01D

GRM31A5C2H100JW01D概述


    产品简介


    本产品为贴片多层陶瓷电容器(Chip Multilayer Ceramic Capacitor),专用于通用电子设备。该电容器具有稳定的工作性能和广泛的温度特性,适用于多种应用场景。主要产品型号为GRM31A5C2H100JW01,属于1206封装尺寸,具有C0G温度特性,标称容量为10pF,额定电压达到DC500V。适用于通信、消费电子、工业控制等多个领域。

    技术参数


    - 封装类型:1206
    - 温度特性:C0G (Public STD Code)
    - 标称电容:10pF
    - 额定电压:DC 500V
    - 容差:±5%
    - 工作温度范围:-55°C至+125°C
    - 自加热条件:表面温度不超过125°C(包括自加热)
    - 振动测试:通过1.5mm总振幅的振动测试
    - 耐潮性测试:通过90%-95%RH湿度下的稳定性测试
    - 可靠性测试:通过1000小时的老化测试

    产品特点和优势


    1. 高精度电容:容差仅为±5%,适合需要高精度电容的应用。
    2. 宽温范围:能够承受极端温度变化,适用于各种恶劣环境。
    3. 低自加热:相比其他材料,具备更低的自加热损耗,有助于提高系统可靠性。
    4. 长期稳定性:出色的温度稳定性,适用于长期运行的电子设备。
    5. 高可靠性:通过严格的质量测试和老化测试,确保长期稳定性能。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于电源滤波电路。
    - 消费电子:用于电视机、音响等设备的耦合电容。
    - 工业控制:用于变频器中的噪声滤波。
    使用建议:
    - 在安装时确保环境干燥,避免腐蚀性气体。
    - 定期检查电容器的焊接质量和电容值,以保证性能稳定。
    - 使用低损耗电容的电路时,确保频率不超过500kHz(对于额定电压DC3.15kV的产品不超过100kHz)。

    兼容性和支持


    该产品与多种标准尺寸的PCB板兼容,适用标准焊料焊接。制造商提供全面的技术支持和维护服务,包括详细的产品手册和技术文档,以及专门的技术咨询热线。

    常见问题与解决方案


    1. 问题:电容器无法正常工作。
    - 解决办法:检查电容器是否正确焊接,并且环境符合要求。
    2. 问题:电容值不稳定。
    - 解决办法:更换新的电容器,或者调整电路中的温度补偿措施。
    3. 问题:焊接不良导致电容器损坏。
    - 解决办法:采用适当的焊接方法和条件,确保焊接质量。

    总结和推荐


    综上所述,该款贴片多层陶瓷电容器凭借其高精度、宽温范围和低自加热特性,在通信、消费电子及工业控制等领域具有显著优势。特别是对于需要在苛刻环境下工作的设备,表现出色的可靠性。因此,推荐在设计相关电子设备时选用此款电容器,以获得稳定可靠的性能。

GRM31A5C2H100JW01D参数

参数
电容值 10pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 500V
长*宽*高 3.2mm*1.6mm*1mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM31A5C2H100JW01D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM31A5C2H100JW01D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM31A5C2H100JW01D GRM31A5C2H100JW01D数据手册

GRM31A5C2H100JW01D封装设计

查看详情并下载
Symbol
Footprint
3D Model
