GQM2195C2E100JB12D

产品分类: 陶瓷电容
产品描述: 10pF ±5% C0G(NP0) 250V 0805 贴片安装 2mm*1.25mm*850μm
供应商型号: 12M-GQM2195C2E100JB12D
供应商: 云汉优选
标准整包数: 4000

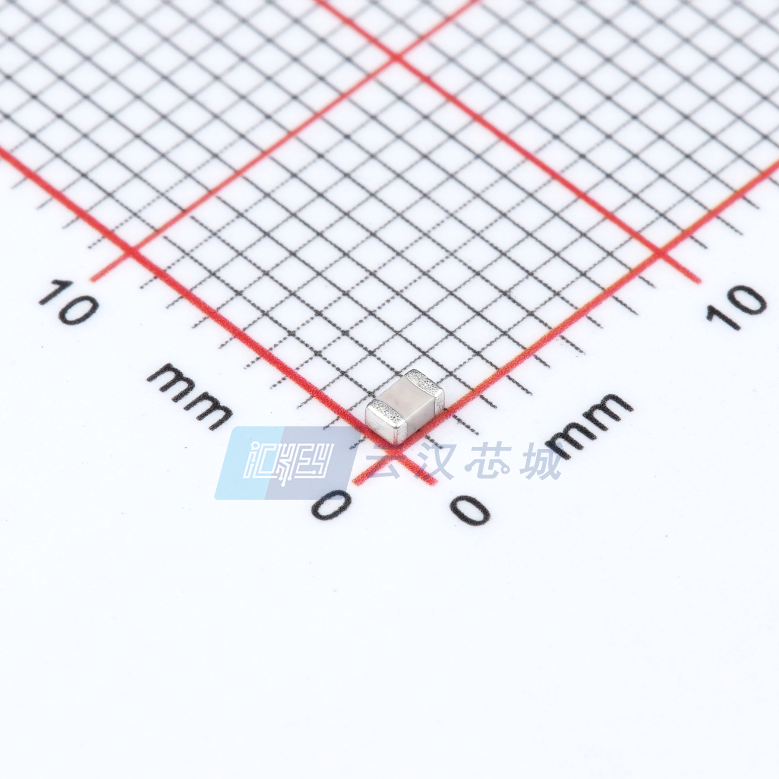

MURATA MANUFACTURING 陶瓷电容 GQM2195C2E100JB12D

GQM2195C2E100JB12D概述

    高品质MLCC电容器技术手册

    产品简介


    本手册介绍了Murata公司生产的GQM2195C2E100JB12型高频芯片多层陶瓷电容器,特别适用于一般用途电子设备。该产品具有极高的Q值,可以确保在高电压条件下依然保持出色的电容稳定性。适用于各种需要高精度电容的应用场景,如通信设备、计算机系统等。

    技术参数


    - 封装尺寸: 2012M (0805)
    - 额定电压: DC 250V
    - 电容值: 10pF
    - 温度系数: C0G (EIA)
    - 温度范围: -55°C to 125°C
    - 额定温度下的电容变化: ±0.2% 或 ±0.05pF
    - Q值或损耗因数(D.F.): Q ≥ 800 + 20°C
    - 绝缘电阻(I.R.): 室温下 >10000MΩ
    - 耐热冲击: 温度范围120°C至150°C
    - 可焊性测试: 95%的端子需均匀连续焊接
    - 振动和冲击测试: 简谐振动频率10Hz至55Hz,总振幅1.5mm

    产品特点和优势


    - 高Q值: 在高电压条件下表现出色的电容稳定性。
    - 宽温度范围: 能够在-55°C到125°C之间稳定工作。
    - 优越的耐久性: 经过严格的高温高湿测试和反复加热测试,能够在恶劣环境下长期稳定运行。
    - 优异的机械强度: 具备良好的耐振动和冲击性能,适用于严苛的安装环境。

    应用案例和使用建议


    - 通信设备: 该电容器在高频通信设备中的滤波器和耦合电路中表现良好。
    - 计算机系统: 可用于稳压电源和去耦合电路,以提高系统的稳定性和可靠性。
    - 其他复杂系统: 适用于需要高精度电容的精密仪器和控制系统。
    使用建议:
    - 尽量避免长时间暴露于高湿度环境中。
    - 在使用前确认电容的焊接性能。
    - 确保安装时减小应力,特别是弯曲和振动过程中。

    兼容性和支持


    - 与常见的SMT设备兼容。
    - Murata公司提供详尽的技术支持和维护服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 电容值随时间变化:
    - 解决方案: 使用初期定期检查电容值,确保其在允许范围内。
    2. 焊接不均匀:
    - 解决方案: 采用适当的焊接温度和时间,确保所有端子均匀焊接。
    3. 机械应力导致的损坏:
    - 解决方案: 合理选择安装位置,尽量减少对电容器的应力。

    总结和推荐


    GQM2195C2E100JB12型高频芯片多层陶瓷电容器凭借其卓越的Q值、宽广的工作温度范围以及优秀的机械强度,在多种应用场景中表现出色。如果您需要一款能够在极端条件下稳定工作的高精度电容,强烈推荐使用这款产品。通过严格的质量控制和测试,Murata确保其产品质量可靠,值得信赖。

GQM2195C2E100JB12D参数

参数
电容值 10pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 2mm*1.25mm*850μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GQM2195C2E100JB12D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GQM2195C2E100JB12D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GQM2195C2E100JB12D GQM2195C2E100JB12D数据手册

GQM2195C2E100JB12D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.4851
40000+ ¥ 0.4706
库存: 80000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1940.4
