GRM033C81E104KE14J

产品分类: 陶瓷电容
产品描述: 100nF ±10% X6S 25V 0201 贴片安装 600μm*300μm*300μm
供应商型号: 81-GRM033C81E104KE4J
供应商: Mouser
标准整包数: 1

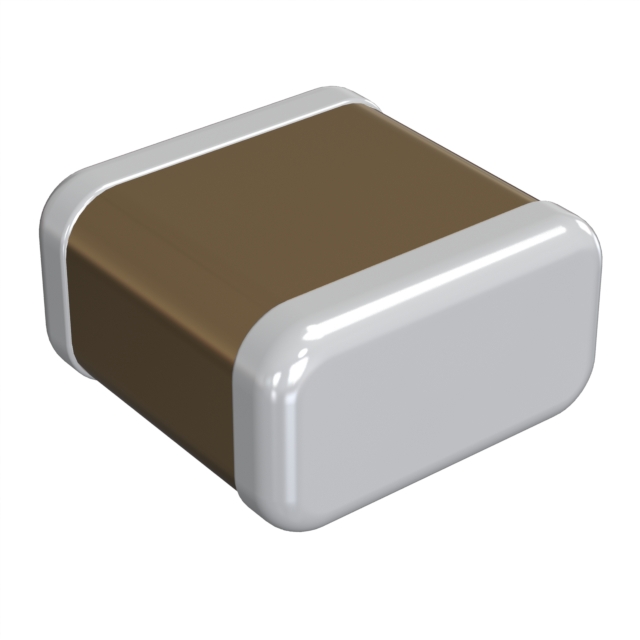

MURATA MANUFACTURING 陶瓷电容 GRM033C81E104KE14J

GRM033C81E104KE14J概述


    产品简介


    本文将介绍一款由Murata Manufacturing Co., Ltd.生产的电子元器件——GRM033C81E104KE14。该产品属于多层陶瓷电容器(MLCC),具有小型化设计,适用于各种高密度电路板应用。其主要功能是为电路提供稳定的电容值,以确保电路的正常运行。这款电容器广泛应用于手机、平板电脑、计算机主板、网络设备等消费电子及通信设备中。

    技术参数


    - 尺寸规格:
    - 长度 (L):0.6 ± 0.03 mm
    - 宽度 (W):0.3 ± 0.03 mm
    - 厚度 (T):0.3 ± 0.03 mm
    - 外部引脚宽度 (e):0.1 至 0.2 mm
    - 引脚间距 (g):0.2 mm (最小)
    - 型号编码:0201 (0603M)
    - 额定电压:25 Vdc
    - 电容值:0.10 µF ±10%
    - 温度特性:X6S(EIA),温度变化率 ±22.0%,温度范围 -55 至 105℃
    - 工作温度范围:-55 至 105℃
    - 单个质量:约 0.33 mg
    - 包装规格:
    - φ180 mm 纸带包装:15000 个/卷
    - J φ330mm 纸带包装:50000 个/卷
    - φ180mm 胶带包装:118 g/卷

    产品特点和优势


    GRM033C81E104KE14 是一款采用微型化设计的多层陶瓷电容器,具有以下显著特点和优势:
    - 高可靠性:采用先进的陶瓷材料和制造工艺,保证了电容器的稳定性和长寿命。
    - 宽广的工作温度范围:能够在极端温度条件下保持优异的性能。
    - 高精度:电容值的公差控制在 ±10% 以内,确保了在不同环境下的精确测量。
    - 体积小:适合在高密度电路板上的空间有限的情况下使用。
    - 环保材料:符合国际环保标准,无铅无卤素。

    应用案例和使用建议


    应用案例
    该产品通常应用于手机、平板电脑、计算机主板和网络设备中。例如,在智能手机中,GRM033C81E104KE14 用于电路板上以确保稳定供电;在网络路由器中,它同样用于调节和稳定电源,保证设备正常运行。
    使用建议
    为了充分发挥 GRM033C81E104KE14 的性能,建议在组装过程中:
    - 确保焊接温度适中,避免因高温导致电容器损坏。
    - 在 PCB 设计时考虑电容器的热分布,以提高散热效果。
    - 选择合适的焊料和助焊剂,以减少对电容器的腐蚀影响。

    兼容性和支持


    该电容器与大多数 SMT 贴片机兼容,适用于大批量生产。Murata Manufacturing 提供全面的技术支持和服务,包括产品咨询、技术支持和售后维修服务。如果您有任何疑问,可以联系 Murata 的销售代表或产品工程师获取帮助。

    常见问题与解决方案


    问题 1:电容器在焊接后出现外观损坏
    - 解决方案:检查焊接温度是否过高,确认助焊剂选择是否正确。必要时更换焊料和助焊剂,重新焊接。
    问题 2:电容器无法通过测试
    - 解决方案:首先检查电容器安装位置是否正确,焊接质量是否良好。其次,确认测试设备和方法是否准确。如有需要,更换新的电容器并重新测试。
    问题 3:电容器在低温下性能不稳定
    - 解决方案:检查温度补偿电路是否正常工作,调整补偿电路参数以适应低温条件。

    总结和推荐


    GRM033C81E104KE14 多层陶瓷电容器以其高精度、宽广的工作温度范围、高可靠性和微型化设计,成为适用于高密度电路板应用的理想选择。尽管其额定电压为 25 Vdc,但在实际应用中,其高可靠性使其适用于多种复杂环境。因此,我们强烈推荐在需要高性能和高可靠性的电子产品中使用该产品。

GRM033C81E104KE14J参数

参数
电容值 100nF
容差 ±10%
温度系数 X6S
额定电压 25V
长*宽*高 600μm*300μm*300μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GRM033C81E104KE14J厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM033C81E104KE14J数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM033C81E104KE14J GRM033C81E104KE14J数据手册

GRM033C81E104KE14J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0334 ¥ 0.2818
100+ $ 0.0196 ¥ 0.1652
500+ $ 0.0138 ¥ 0.1166
1000+ $ 0.0127 ¥ 0.1069
2500+ $ 0.0104 ¥ 0.0875
10000+ $ 0.0077 ¥ 0.0651
50000+ $ 0.0054 ¥ 0.0456
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
