GRM1555C1H1R2CA01D

产品分类: 陶瓷电容
产品描述: 1.2pF ±0.25pF C0G(NP0) 50V 0402 1mm(长度)*500μm(宽度)
供应商型号: 31M-GRM1555C1H1R2CA01D
供应商: 云汉优选
标准整包数: 5

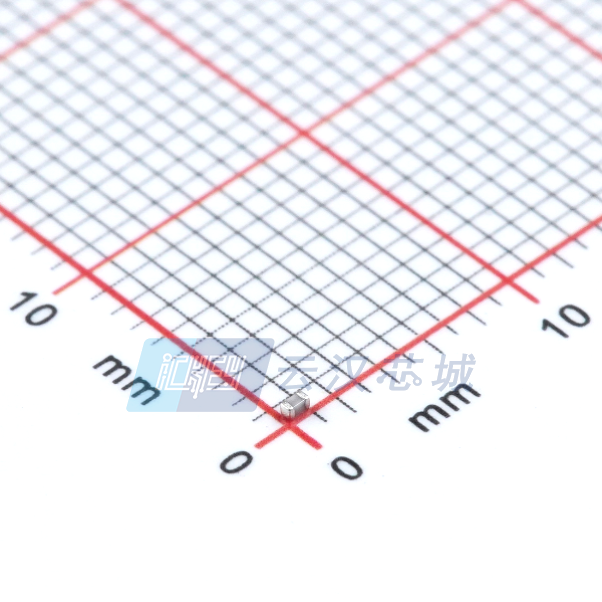

MURATA MANUFACTURING 陶瓷电容 GRM1555C1H1R2CA01D

GRM1555C1H1R2CA01D概述


    产品简介


    电子元器件类型:片式多层陶瓷电容器(Chip Monolithic Ceramic Capacitor)
    主要功能:用于一般电子设备的无源元件,提供稳定的电容值,适用于各种电路中的滤波、耦合和旁路应用。
    应用领域:广泛应用于通信设备、消费电子产品、工业控制设备、汽车电子、医疗设备等领域。

    技术参数


    - 型号:GRM1555C1H1R2CA01
    - 封装代码:0402
    - 温度特性:C0G(EIA),0±30 ppm/°C
    - 额定电压:DC 50V
    - 标称电容:1.2pF
    - 容差:±0.25pF
    - 包装单位:50000 pcs./Reel(纸带)
    - 尺寸:0.4 mm × 1.5 mm × 0.5 mm
    - 工作温度范围:-55°C 到 125°C
    - 耐久性测试:高温高湿、耐热冲击、振动、抗焊热冲击等

    产品特点和优势


    - 温度稳定性:C0G材料具有极低的温度系数(0±30 ppm/°C),保证在宽温度范围内电容值变化小。
    - 高可靠性:通过多项严格的机械和电气测试,确保在恶劣环境下的长期稳定性能。
    - 小型化设计:0402封装,适用于空间受限的应用场景。
    - 高绝缘电阻:大于10000 MΩ(C≤0.047μF),保证良好的电气隔离性能。
    - 高Q值:在特定频率下Q值高达1000以上,适用于高频电路。

    应用案例和使用建议


    应用场景:主要用于通信设备中的信号滤波、电源管理模块中的储能和去耦。
    使用建议:
    1. 环境控制:存储时保持温度在+5°C到+40°C,湿度在20%到70%之间,避免长时间暴露在阳光直射、腐蚀性气体或高湿环境下。
    2. 应用验证:对于需要严格温度特性的应用(如时间常数电路),建议先进行温度特性测试,以确保符合要求。
    3. 安装注意事项:确保焊接过程中的温度不超过270°C,以防止过高的焊接温度导致电容器损坏。

    兼容性和支持


    - 兼容性:本产品与其他电子元器件及设备具有良好的兼容性,可根据具体应用需求选择合适的封装和额定电压。
    - 厂商支持:Murata公司提供详尽的技术文档和支持服务,包括应用指南、设计手册和技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量值波动大 | 确保使用环境温度在额定范围内,避免极端条件影响。 |
    | 焊接过程中产生缺陷 | 检查焊接工艺参数,确保焊接温度和时间在规定范围内。 |
    | 绝缘电阻下降 | 存储时避免接触腐蚀性气体,存放于干燥、通风良好的环境中。 |

    总结和推荐


    综合评估:GRM1555C1H1R2CA01是一款高性能、高可靠性的片式多层陶瓷电容器,适用于多种严苛环境下的应用需求。其优异的温度稳定性、高绝缘电阻和高Q值使其成为众多电子设备的理想选择。
    推荐结论:鉴于其卓越的性能和广泛的适用性,我们强烈推荐将此产品用于对电容稳定性有较高要求的设计项目中。建议用户在采购前详细阅读产品手册并根据具体应用需求进行选型和验证。

GRM1555C1H1R2CA01D参数

参数
电容值 1.2pF
容差 ±0.25pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

GRM1555C1H1R2CA01D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM1555C1H1R2CA01D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM1555C1H1R2CA01D GRM1555C1H1R2CA01D数据手册

GRM1555C1H1R2CA01D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.0171
50+ ¥ 0.0122
500+ ¥ 0.01
4000+ ¥ 0.0084
8000+ ¥ 0.0074
20000+ ¥ 0.0069
库存: 17851
起订量: 5 增量: 10000
交货地:
最小起订量为:5
合计: ¥ 0.08
