首页  >  产品百科  >  GRM319R61C226ME15D

GRM319R61C226ME15D

产品分类: 陶瓷电容
产品描述: 22μF ±20% X5R 16V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: GRM319R61C226ME15D
供应商: Arrow
标准整包数: 1

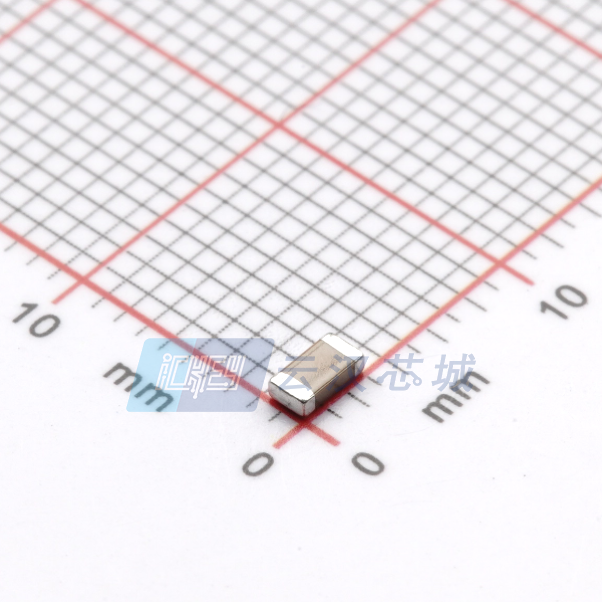

MURATA MANUFACTURING 陶瓷电容 GRM319R61C226ME15D

GRM319R61C226ME15D概述


    产品简介


    本产品是一款贴片型多层陶瓷电容器(MLCC),适用于一般电子设备。产品型号为GRM319R61C226ME15,其核心功能是提供稳定的电容值,以确保电路的稳定性和可靠性。电容器的主要作用是在电路中存储和释放电能,用于耦合、去耦、滤波等应用场合。

    技术参数


    - 产品类型:贴片型多层陶瓷电容器(MLCC)
    - 额定电压:DC 16 V
    - 标称容量:22 µF
    - 温度特性:X5R(EIA标准)
    - 容差:±20%
    - 工作温度范围:-55°C 至 85°C
    - 封装代码:D/E/W/L/J/F/K
    - 包装单位:4000 pcs./Reel 或 10000 pcs./Reel
    - 尺寸:
    - 长(L):2.2 mm
    - 宽(W):5.0 mm
    - 厚(T):2.0 mm

    产品特点和优势


    - 稳定性高:该电容器具有较高的容差(±20%),保证了在较宽温度范围内的稳定性。
    - 耐热性能好:能够在-55°C至85°C的环境下工作,适用于各种严苛环境。
    - 高可靠性:经过多种测试,包括振动、温度冲击、高温高湿测试等,保证了其长期使用的可靠性。
    - 容量选择广泛:不同型号和封装规格可供选择,满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 耦合电路:将该电容器应用于耦合电路中,能够有效隔直流而通过交流信号,实现信号传输。
    - 去耦电路:在电源管理电路中作为去耦电容器,可以减少电源噪声,提高电路的稳定性和效率。
    - 滤波电路:在滤波电路中,通过吸收和释放电能来平滑电流波动,从而改善电路性能。
    使用建议
    - 环境适应性:鉴于其工作温度范围广,适用于室内及室外多种环境。
    - 匹配电路设计:在耦合、去耦和滤波电路设计时,需根据具体电路需求进行匹配,以达到最佳效果。

    兼容性和支持


    - 兼容性:该电容器与其他电子元器件或设备的兼容性良好,能够方便地集成到各种电路板上。
    - 支持:厂家提供详尽的技术文档和支持服务,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容值不稳定 | 检查是否超出工作温度范围,调整电路设计 |
    | 电容器外观缺陷 | 检查是否损坏,必要时更换新电容器 |
    | 电容器在高温下表现不佳 | 确保工作温度不超过额定范围,采用散热措施 |

    总结和推荐


    GRM319R61C226ME15贴片型多层陶瓷电容器具备高稳定性、宽温工作范围和良好的可靠性,适合用于各种耦合、去耦和滤波电路中。鉴于其卓越的性能和广泛的适用性,强烈推荐在各类电子设备的设计和制造中选用此款电容器。同时,厂家提供了详细的技术支持和服务,有助于用户更好地利用和维护该产品。

GRM319R61C226ME15D参数

参数
电容值 22μF
容差 ±20%
温度系数 X5R
额定电压 16V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM319R61C226ME15D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM319R61C226ME15D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM319R61C226ME15D GRM319R61C226ME15D数据手册

GRM319R61C226ME15D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
693+ ¥ 1.3422
1000+ ¥ 1.0401
3000+ ¥ 0.8691
6000+ ¥ 0.7278
库存: 12236
起订量: 693 增量: 0
交货地:
最小起订量为:693
合计: ¥ 930.14
