GCM21B5C1H203JA16L

产品分类: 陶瓷电容
产品描述: 20nF ±5% C0G(NP0) 50V 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: 81-GCM21B5C1H203JA6L
供应商: Mouser
标准整包数: 1

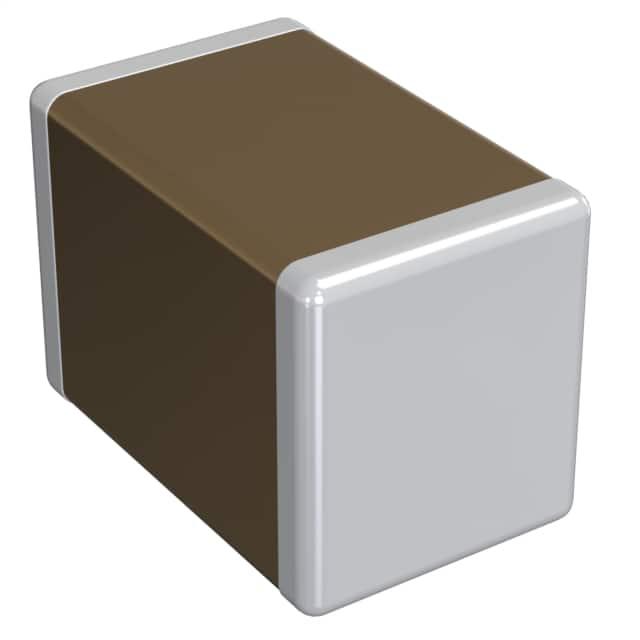

MURATA MANUFACTURING 陶瓷电容 GCM21B5C1H203JA16L

GCM21B5C1H203JA16L概述

    电子元器件产品技术手册解析:GCM21B5C1H203JA16#

    1. 产品简介


    GCM21B5C1H203JA16#是一款来自Murata(村田制作所)的多层陶瓷电容器(MLCC),广泛应用于汽车动力总成及安全设备、汽车娱乐和舒适设备、医疗设备等领域。它的主要功能是在电路中提供稳定的电容值,以确保系统在不同温度和电压条件下的正常运行。

    2. 技术参数


    - 尺寸代码:0805(2012M)
    - 长度:2.0mm ±0.15mm
    - 宽度:1.25mm ±0.15mm
    - 厚度:1.25mm ±0.15mm
    - 标称电容值:20000pF ±5%
    - 额定电压:50Vdc
    - 外部终端距离:0.7mm最小
    - 外部终端尺寸:0.2至0.7mm
    - 工作温度范围:-55℃ 至 125℃
    - 温度系数:0±30ppm/℃
    - 标准包装数量:
    - L:180个单位(凸版带),3000个/包
    - K:330个单位(凸版带),10000个/包
    - 重量(典型值):1件16.0mg

    3. 产品特点和优势


    GCM21B5C1H203JA16#的主要特点包括高稳定性、宽工作温度范围、紧凑的封装尺寸和高耐压等级。其独特的C0G温度特性使其能在广泛的温度范围内保持稳定的电容值,非常适合对温度敏感的应用场合。此外,这款电容器符合AEC-Q200标准,可靠性极高,适用于车载和医疗设备等关键应用。

    4. 应用案例和使用建议


    该电容器广泛应用于汽车动力总成及安全设备、汽车娱乐和舒适设备以及医疗设备中。在实际应用中,如需连接到电路板上,建议采用机器贴装方式,以确保精确度和焊接质量。在选择电容器时,需注意电容器的工作温度范围和额定电压,确保满足实际应用的需求。

    5. 兼容性和支持


    GCM21B5C1H203JA16#可与其他同类MLCC产品轻松配合使用,适用于多种电子设备。Murata公司为该产品提供了详尽的技术支持和售后服务,客户可以随时通过官方网站获取最新的技术文档和更新信息。建议客户在订购前与Murata公司的销售代表或产品工程师确认产品的最新规格。

    6. 常见问题与解决方案


    - Q:如何正确安装该电容器?
    - A:建议使用自动贴片机进行安装,以确保安装精度和焊接质量。安装完成后,应检查焊点的完整性和连接性。

    - Q:如何判断电容器是否损坏?
    - A:使用万用表测量电容器的电容值,如果与标称值相差较大,则可能存在故障。另外,也可以检查电容器的外观是否有明显损坏。

    7. 总结和推荐


    GCM21B5C1H203JA16#以其高稳定性和宽工作温度范围而闻名,是一款非常优秀的MLCC产品。它在汽车和医疗设备领域表现出色,特别是在需要高可靠性的应用中。因此,强烈推荐该产品给那些对电容器质量和可靠性要求极高的制造商和设计者。

GCM21B5C1H203JA16L参数

参数
电容值 20nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GCM21B5C1H203JA16L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCM21B5C1H203JA16L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCM21B5C1H203JA16L GCM21B5C1H203JA16L数据手册

GCM21B5C1H203JA16L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3565 ¥ 3.0124
10+ $ 0.2266 ¥ 1.9143
100+ $ 0.1288 ¥ 1.0884
500+ $ 0.0924 ¥ 0.7808
1000+ $ 0.0836 ¥ 0.7064
3000+ $ 0.0734 ¥ 0.6206
9000+ $ 0.0616 ¥ 0.5202
24000+ $ 0.0578 ¥ 0.488
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
