首页  >  产品百科  >  GA342QR7GD681KW01L

GA342QR7GD681KW01L

产品分类: 陶瓷电容
产品描述: 680pF ±10% X7R 250V 1808 贴片安装 4.5mm*2mm*1.5mm
供应商型号: HAL-GA342QR7GD681KW01L
供应商: 海外现货
标准整包数: 1

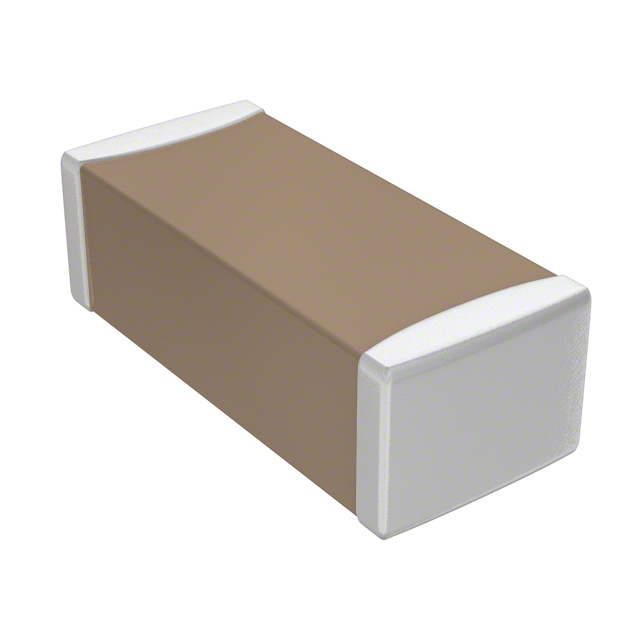

MURATA MANUFACTURING 陶瓷电容 GA342QR7GD681KW01L

GA342QR7GD681KW01L概述


    产品简介


    GA342QR7GD681KW01 陶瓷电容器
    GA342QR7GD681KW01 是一款安全认证型多层陶瓷电容器(MLCC),专门用于一般用途的电子设备。该电容器采用X7R温度特性材料,具有出色的耐温范围和稳定性。主要应用于电源输入电路(如AC滤波器)、计算机、通信设备以及其他需要稳定电容值的场合。通过严格的测试和认证,确保在各种恶劣条件下都能保持高性能和可靠性。

    技术参数


    | 参数 | 规格 |

    | 电容值 | 680 pF |
    | 容差 | ±10 % |
    | 额定电压 | AC 250 V |
    | 工作温度范围 | -55°C 至 +125°C |
    | 尺寸 | 3.5 × 7.0 × 2.4 mm |
    | 包装 | 180mm Reel,EMBOSSED W12P4,2000 pcs/Reel |
    | 温度系数 | N/A |
    | 耐热性 | 150°C (1h) |

    产品特点和优势


    1. 高稳定性: X7R材料保证在-55°C至+125°C范围内电容值变化控制在±15%以内,确保在宽泛的温度环境中依然保持高性能。
    2. 高耐压: 额定电压为AC 250V,适用于高压环境下,确保长期稳定工作。
    3. 高可靠性: 通过UL60950认证,符合安全标准,适用于多种工业和商业应用。
    4. 耐振动和冲击: 设计能够承受高达1.5mm振幅的振动和机械冲击,保证安装后的工作稳定性。
    5. 良好的焊锡性: 使用Sn-3.0Ag-0.5Cu无铅焊料,通过SMT工艺实现高效可靠焊接。

    应用案例和使用建议


    应用案例:
    - 电源输入电路: 在电源输入电路中作为AC滤波器使用,改善电源质量。
    - 通信设备: 在通信设备中作为滤波和耦合电容,减少噪声干扰。
    使用建议:
    - 温度管理: 确保工作环境温度在-55°C至+125°C之间,避免过热导致性能下降。
    - 安装固定: 确保安装过程中不会产生过度振动或冲击,避免电容器损坏。
    - 焊接前检查: 在焊接前检查电容器包装及引脚,确认没有氧化或损伤。

    兼容性和支持


    - 兼容性: 该电容器与大多数通用PCB组装工艺兼容,适合在自动化生产线中进行大批量生产。
    - 支持和维护: 厂商提供详尽的技术文档和客户支持,包括安装指南、常见问题解答和售后服务。如有任何疑问,可以随时联系技术支持团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后发现电容器表面存在气泡 | 检查焊接工艺是否合格,确认焊接温度及时间符合要求。 |
    | 长期使用后电容值降低 | 定期检查电容器焊接点和连接线,确保没有氧化或接触不良。 |
    | 工作过程中发现电流波动 | 检查电源输入和负载,确保电源供应稳定,电流波动在正常范围内。 |

    总结和推荐


    GA342QR7GD681KW01 陶瓷电容器是一款高性能的多层陶瓷电容器,具备高耐压、高稳定性和高可靠性,非常适合在各类工业和商业环境中应用。通过严格的测试和认证,保证了在极端条件下的卓越表现。因此,我们强烈推荐该产品用于电源输入电路、通信设备和其他需要高性能电容的应用场景。无论是在严苛的环境还是在日常使用中,GA342QR7GD681KW01都能为您提供可靠的电容解决方案。

GA342QR7GD681KW01L参数

参数
电容值 680pF
容差 ±10%
温度系数 X7R
额定电压 250V
长*宽*高 4.5mm*2mm*1.5mm
通用封装 1808
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GA342QR7GD681KW01L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GA342QR7GD681KW01L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GA342QR7GD681KW01L GA342QR7GD681KW01L数据手册

GA342QR7GD681KW01L封装设计

查看详情并下载
Symbol
Footprint
3D Model
