首页  >  产品百科  >  GRM21B5C2E332JWA1L

GRM21B5C2E332JWA1L

产品分类: 陶瓷电容
产品描述: 3.3nF ±5% C0G(NP0) 250V 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: GRM21B5C2E332JWA1L
供应商: 国内现货
标准整包数: 3000

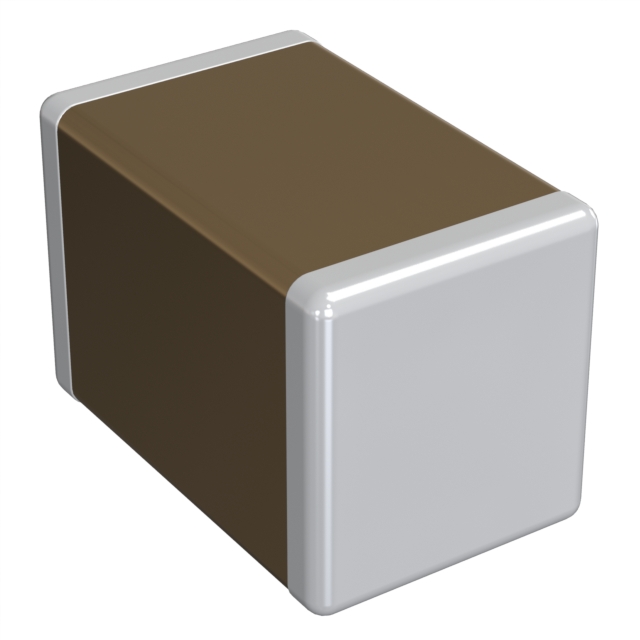

MURATA MANUFACTURING 陶瓷电容 GRM21B5C2E332JWA1L

GRM21B5C2E332JWA1L概述

    电子元器件技术手册解析:Murata GRM21B5C2E332JWA1L

    1. 产品简介


    产品类型:
    本产品是一款片式陶瓷电容器,采用0805尺寸封装(2012M),非常适合表面贴装技术(SMT)应用。主要用于高精度和稳定性的电路设计中。
    主要功能:
    - 提供稳定的电容值为3300pF ±5%。
    - 具备高耐压等级(250Vdc),适用于各种高压环境下的应用。
    - 温度特性优良,符合C0G/EIA标准,确保温度系数仅为0±30ppm/℃。
    应用领域:
    广泛应用于通信设备、工业控制、医疗仪器等领域,尤其适合需要高性能和高可靠性的场合。

    2. 技术参数


    | 参数名称 | 规格范围 |

    | 尺寸 | L=2.0±0.2mm; W=1.25±0.2mm; T=1.25±0.2mm |
    | 外部端子宽度 | ≥0.3mm |
    | 端子间距 | ≥0.7mm |
    | 容量 | 3300pF ±5% |
    | 额定电压 | 250Vdc |
    | 工作温度范围 | -55°C 至 +125°C |
    | 温度系数 | 0±30ppm/°C |

    3. 产品特点和优势


    - 高精度与稳定性: 容量偏差小且温度稳定性好,特别适合对信号完整性要求高的电路。
    - 宽广的工作温度范围: 能够适应极端的工作条件,保证长期稳定运行。
    - 良好的机械结构: 紧凑的设计便于集成到小型化电子产品中。
    - 可靠性高: 符合严格的行业标准,经过全面测试验证。

    4. 应用案例和使用建议


    典型应用:
    - 高频滤波器设计。
    - 电源管理模块中的旁路电容。
    - 工业自动化控制系统的传感器接口。
    使用建议:
    - 在组装过程中注意焊接温度不要超过制造商推荐值。
    - 存储时避免潮湿环境以防止氧化。
    - 对于高频应用,建议增加去耦电容来减少噪声干扰。

    5. 兼容性和支持


    该产品可以与其他相同规格的片式陶瓷电容器互换使用。Murata提供详细的技术文档和支持服务,帮助客户快速解决问题并优化设计方案。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品外观缺陷 | 检查运输过程是否得当,必要时更换 |
    | 容量超出容差范围 | 核实生产设备是否正常校准 |
    | 焊接后出现虚焊 | 调整焊接参数或重新焊接 |

    7. 总结和推荐


    综上所述,Murata生产的GRM21B5C2E332JWA1L系列片式陶瓷电容器以其卓越的质量和广泛的适用性成为市场上备受推崇的选择。无论是从技术指标还是实际应用来看,这款产品都展现了极高的性价比。因此,强烈推荐给需要高性能电容器的应用场景。不过,在采购前务必确认最新的产品信息和技术规格以防过时。
    请注意,上述资料来源于Murata官方网站下载的手册内容,并且强调了所有信息仅供参考,最终规格可能随时间变化而调整。如果您有具体需求,请联系Murata销售代表获取最新详情。

GRM21B5C2E332JWA1L参数

参数
电容值 3.3nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

GRM21B5C2E332JWA1L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM21B5C2E332JWA1L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM21B5C2E332JWA1L GRM21B5C2E332JWA1L数据手册

GRM21B5C2E332JWA1L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.4112
30000+ ¥ 0.3988
库存: 24000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1233.6
直接购买
加入购物车
