GA243DR7E2472MW01L

产品分类: 陶瓷电容
产品描述: 4.7nF ±20% X7R 250V 1812 贴片安装 4.5mm(长度)*3.2mm(宽度)
供应商型号: 12M-GA243DR7E2472MW01L
供应商: 云汉优选
标准整包数: 1000

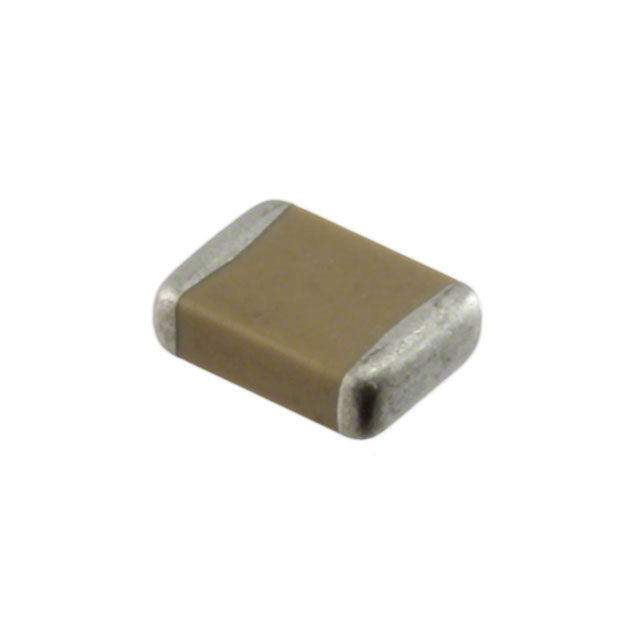

MURATA MANUFACTURING 陶瓷电容 GA243DR7E2472MW01L

GA243DR7E2472MW01L概述


    产品简介


    GA243DR7E2472MW01 是一款来自村田制作所(Murata)的多层陶瓷电容器(MLCC)。主要用于通用目的,适用于需要稳定电容值的应用场景。其主要特点包括高可靠性、良好的温度稳定性以及广泛的温度范围适用性。这种电容器常用于电源滤波、信号耦合和去耦、振荡电路等场合。

    技术参数


    - 产品型号:GA243DR7E2472MW01
    - 封装类型:卷带包装(Reel)
    - 尺寸:1812 尺寸(4.5×3.2 mm)
    - 额定电压:AC 250V
    - 标称电容:4700pF
    - 温度特性:X7R (EIA),温度系数为 ±15%
    - 工作温度范围:-55°C 至 125°C
    - 包装规格:L 型和 K 型包装
    - 公差:-20% 至 +20%

    产品特点和优势


    1. 高可靠性:通过严格测试确保长时间使用下的可靠性。
    2. 宽泛的工作温度范围:-55°C 至 125°C,适用于各种恶劣环境。
    3. 稳定的电容值:即使在不同温度下也能保持良好的电容稳定性。
    4. 符合标准:依据《电气设备及材料安全法》(Japan)设计和测试。
    5. 高耐压能力:AC 250V 的额定电压使其能在高压环境下稳定工作。

    应用案例和使用建议


    应用案例
    1. 电源滤波:GA243DR7E2472MW01 可以作为直流电源滤波电容器使用,提高电源的稳定性和减少噪声。
    2. 信号耦合:在高频信号传输过程中,作为耦合电容器使用,保证信号传输的准确性。
    3. 振荡电路:在振荡电路中作为振荡元件,保证振荡频率的稳定。
    使用建议
    - 避免高湿度环境:电容器在高湿度条件下容易氧化,建议储存和使用时注意环境湿度。
    - 适当预处理:在高温条件下进行热处理并让其在室温下放置一段时间,可以提升其稳定性和寿命。
    - 考虑自加热效应:当在高频电压或脉冲电压下使用时,电容器内部会产生热量,需注意散热措施,确保其表面温度不超出允许范围。

    兼容性和支持


    - 兼容性:本产品适用于大多数通用电子设备,如电源滤波器、信号耦合器和振荡电路等。
    - 厂商支持:Murata 提供详细的安装指导和测试方法,以确保产品的最佳性能。

    常见问题与解决方案


    1. 电容值变化大:
    - 解决方案:确认使用环境温度是否符合规范,调整工作电压以确保电容值在允许范围内。

    2. 焊接不良:
    - 解决方案:使用 Sn-3.0Ag-0.5Cu(无铅焊料),确保焊接时间和温度符合规范。
    3. 电容器外观损坏:
    - 解决方案:检查运输过程中的物理损伤,并重新焊接。

    总结和推荐


    综上所述,GA243DR7E2472MW01 多层陶瓷电容器以其卓越的性能和广泛的应用范围,在电源滤波、信号耦合和振荡电路等领域具有显著优势。尽管价格略高于普通电容器,但由于其高可靠性、稳定的电容值和出色的温度稳定性,使其成为高性能电子设备的理想选择。因此,强烈推荐在相关项目中使用此产品。

GA243DR7E2472MW01L参数

参数
电容值 4.7nF
容差 ±20%
温度系数 X7R
额定电压 250V
长*宽*高 4.5mm(长度)*3.2mm(宽度)
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GA243DR7E2472MW01L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GA243DR7E2472MW01L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GA243DR7E2472MW01L GA243DR7E2472MW01L数据手册
