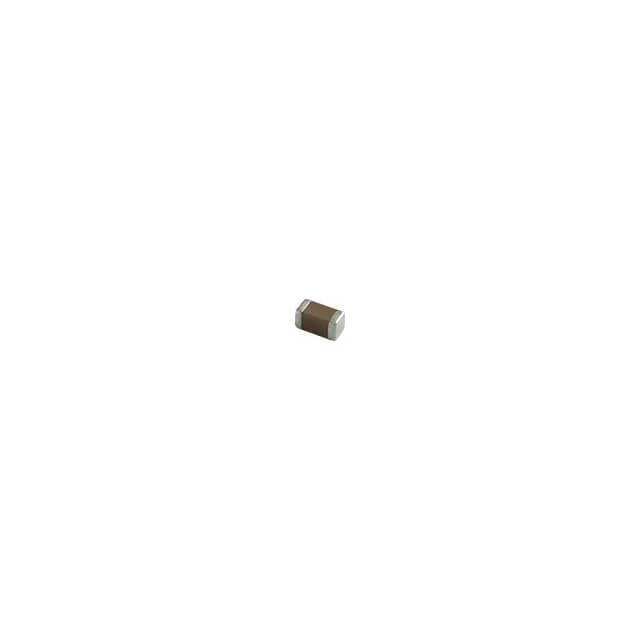

GRM32D5C2J153JWA1L

产品分类: 陶瓷电容
产品描述: 15nF ±5% C0G(NP0) 630V 1210 贴片安装 3.2mm(长度)*2.5mm(宽度)
供应商型号: 81-GRM32D5C2J153JWA1
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 陶瓷电容 GRM32D5C2J153JWA1L

GRM32D5C2J153JWA1L概述

    Chip Multilayer Ceramic Capacitors for General Purpose

    产品简介


    Chip Multilayer Ceramic Capacitors(MLCC)是用于通用电子设备的多层陶瓷电容器。这类电容器广泛应用于消费电子产品、通信设备、工业控制设备等领域。本文将详细介绍型号为GRM32D5C2J153JWA1的具体产品,该产品属于C0G温度特性系列,具有出色的稳定性和可靠性。

    技术参数


    以下是该型号MLCC的主要技术参数:
    - 尺寸代码:3225M(1210),长度3.2mm,宽度2.5mm,厚度2.0mm
    - 额定电压:直流630V
    - 标称电容值:15000pF
    - 温度系数:±30ppm/℃
    - 工作温度范围:-55℃至125℃
    - 湿度耐受性:最高95%相对湿度
    - 机械强度:通过振动、冲击和焊接热测试
    - 存储条件:温度范围+5℃至+40℃,相对湿度20%至70%

    产品特点和优势


    - 高稳定性:采用C0G材料,温度系数低,能够在较宽的工作温度范围内保持稳定的电容值。
    - 高可靠性和耐用性:经过严格的环境测试,如振动、冲击、高温和湿度等,确保产品在恶劣环境下也能正常工作。
    - 多功能应用:适用于多种电子设备,尤其适合要求高可靠性的场合。
    - 便捷安装:采用卷带包装方式,方便自动化生产和安装。

    应用案例和使用建议


    GRM32D5C2J153JWA1在多个领域都有广泛应用,例如电源管理、滤波电路和信号处理等。以下是一些具体的应用实例和建议:
    - 电源管理:由于其高耐压能力,该电容器可以有效处理电源输入电路中的瞬态电压。
    - 滤波电路:在高频滤波应用中,选择合适的电容值以保证系统的稳定运行。
    - 信号处理:在需要精确控制电容值的应用中,建议进行详细的温度和电压特性测试,以确保系统性能。
    使用建议:
    - 在选择电容值时,考虑电容的温度特性,确保在所有工作条件下都能达到预期效果。
    - 在高湿度环境中使用时,注意电容器的存储条件,防止因湿度过高导致的可靠性问题。

    兼容性和支持


    GRM32D5C2J15153JWA1与多种标准电路板和焊接工艺兼容。制造商提供了详尽的技术文档和客户支持,以帮助用户更好地理解和使用该产品。此外,还提供各种测试报告和技术支持服务,以确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题1:如何检查电容器的表面温度?
    - 解决方案:在环境温度25℃下测量时,电容器表面温度不应超过125℃。建议使用小直径的K型热电偶(直径≤0.1mm)进行测量,避免辐射热和对流气流的影响。

    - 问题2:电容器的电容值随温度变化显著吗?
    - 解决方案:C0G电容器的温度特性非常稳定,变化幅度较小。但建议进行实际操作环境下的详细测试,以确认电容值在不同温度下的表现。

    总结和推荐


    GRM32D5C2J153JWA1是一款高性能、高可靠性的多层陶瓷电容器。它的优异温度特性和机械强度使其在多种应用中表现出色。建议在需要高可靠性和稳定性的电路设计中优先选用此产品。用户可以根据自身需求选择合适的电容值,并遵循制造商的建议进行正确的安装和维护。总体而言,这是一款值得推荐的产品。

GRM32D5C2J153JWA1L参数

参数
电容值 15nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 630V
长*宽*高 3.2mm(长度)*2.5mm(宽度)
通用封装 1210
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM32D5C2J153JWA1L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM32D5C2J153JWA1L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM32D5C2J153JWA1L GRM32D5C2J153JWA1L数据手册

GRM32D5C2J153JWA1L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1385 ¥ 9.6203
10+ $ 0.7004 ¥ 5.918
50+ $ 0.5256 ¥ 4.4409
100+ $ 0.4796 ¥ 4.0526
1000+ $ 0.3996 ¥ 3.3766
5000+ $ 0.3108 ¥ 2.6263
库存: 2223
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.62
直接购买
