首页  >  产品百科  >  GRM188C60J226MEA0D

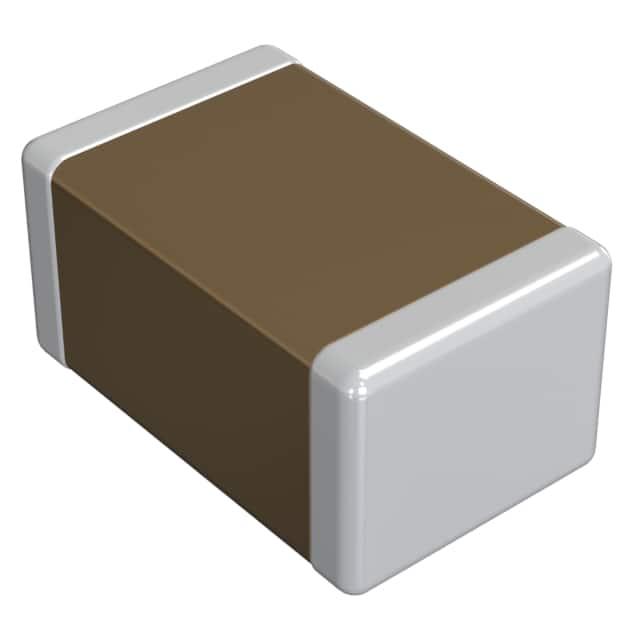

GRM188C60J226MEA0D

产品分类: 陶瓷电容
产品描述: 22μF ±20% X5S 6.3V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 4361020
供应商: 海外现货
标准整包数: 10
MURATA MANUFACTURING 陶瓷电容 GRM188C60J226MEA0D

GRM188C60J226MEA0D概述


    产品简介


    芯片多层陶瓷电容器(通用型)
    产品型号: GRM188C60J226MEA0
    本产品是通用型电子设备中常用的多层陶瓷电容器。它的基本功能是存储和释放电能,在许多电子设备中发挥着重要作用,包括通信设备、计算机、消费电子产品等。

    技术参数


    - 封装尺寸: 1608M (0603)
    - 额定电压: 6.3V DC
    - 标称容量: 22μF
    - 温度特性: X5S(EIA)
    - 温度范围: -55°C 到 85°C
    - 耐压等级: 在室温下为250%额定电压
    - 损耗因子 (DF): ≤ 0.1
    - 绝缘电阻 (IR): ≥ 50Ω·F (室温)
    - 自加热温度: 自加热不超过20°C(25°C环境温度)
    - 老化特性: 高介电常数类型的电容器随时间推移,电容值会逐渐下降
    - 振动与冲击: 应对振动和冲击进行确认并采取措施,防止共振和终端受到冲击

    产品特点和优势


    - 高可靠性: 具备广泛的温度适应能力和高耐压等级,确保在不同环境下的稳定性能。
    - 温度稳定性: 采用X5S(EIA)温度特性标准,确保在广泛温度范围内保持稳定的电容值。
    - 高寿命: 适合长时间使用且具备良好的老化特性,保证长期稳定性。
    - 宽工作范围: 工作温度范围广,适用于多种复杂的应用环境。
    - 优良的机械性能: 能够承受一定的机械冲击和振动,提高设备的整体可靠性。

    应用案例和使用建议


    应用案例:
    该电容器可应用于各种通用型电子设备,如通信设备、计算机主板、消费电子产品等。其主要应用场景包括电源滤波、耦合和旁路电路中。
    使用建议:
    - 选择合适的安装位置: 尽量避免安装在容易弯曲或受力的地方,减少因弯曲引起的应力。
    - 正确的焊接方法: 焊接时使用回流焊和手工焊均可,但需确保焊接过程中不会对电容器造成过大的热应力。
    - 注意存放条件: 存放环境需符合规定要求,避免高湿、腐蚀性气体和阳光直射,以防电容器性能退化。

    兼容性和支持


    该产品与其他标准尺寸的多层陶瓷电容器具有很好的兼容性,可用于大多数通用电子设备中。厂商提供详细的技术支持和维护服务,帮助客户解决可能出现的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器表面有缺陷或异常 | 检查是否有外部损伤或异常,确认焊接质量 |
    | 容量测量结果不符合预期 | 确认测量条件符合产品规格,检查是否需要重新预处理 |
    | 环境温度导致性能变化 | 确认工作温度范围,必要时采取温度补偿措施 |

    总结和推荐


    综上所述,GRM188C60J226MEA0 多层陶瓷电容器是一款高性能的通用型电子元器件。它具备出色的温度稳定性、可靠性和广泛的工作范围,非常适合用于各类通用电子设备。鉴于其卓越的性能和市场竞争力,强烈推荐在相关应用场景中使用该产品。

GRM188C60J226MEA0D参数

参数
电容值 22μF
容差 ±20%
温度系数 X5S
额定电压 6.3V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

GRM188C60J226MEA0D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM188C60J226MEA0D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM188C60J226MEA0D GRM188C60J226MEA0D数据手册

GRM188C60J226MEA0D封装设计

查看详情并下载
Symbol
Footprint
3D Model
