GRM155R61E225ME11D

产品分类: 陶瓷电容
产品描述: 2.2μF ±20% X5R 25V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: UA-GRM155R61E225ME11D
供应商: 海外现货
标准整包数: 10000

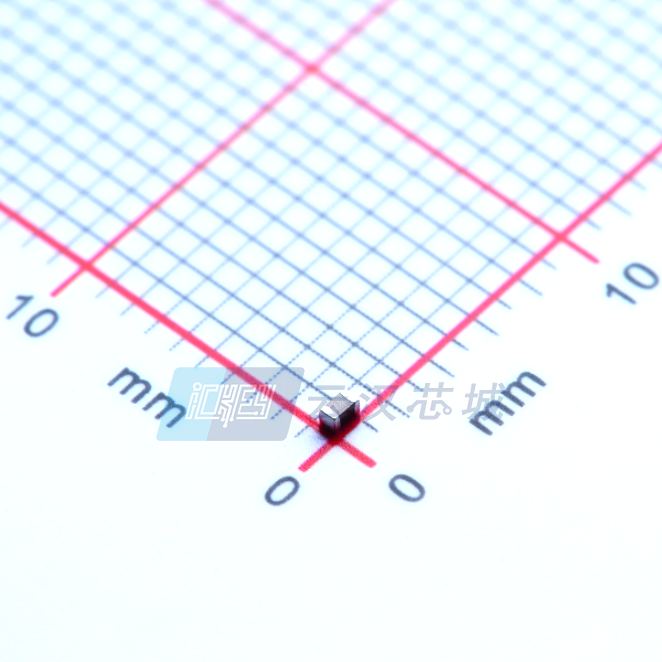

MURATA MANUFACTURING 陶瓷电容 GRM155R61E225ME11D

GRM155R61E225ME11D概述


    产品简介


    产品类型:片式多层陶瓷电容器(MLCC)
    主要功能:提供稳定的电容值,适用于各类电子设备的电源滤波、耦合、旁路及信号耦合等。
    应用领域:广泛应用于消费电子、通讯设备、工业控制设备、汽车电子等多个领域。

    技术参数


    - 型号:GRM155R61E225ME11
    - 封装形式:0402
    - 温度特性:X5R (EIA标准)
    - 额定电压:DC 25V
    - 标称容量:2.2μF
    - 容差:±20%
    - 尺寸:长0.4mm × 宽1.5mm × 高0.5mm
    - 包装方式:纸带/塑料带封装,每盘10000个
    - 工作温度范围:-55°C 至 85°C
    - 额定电流:最大50mA
    - 绝缘电阻:大于50Ω·F

    产品特点和优势


    1. 高可靠性:通过多项严苛测试,确保长时间稳定运行。
    2. 宽温域适应性:可在极端温度下保持性能稳定。
    3. 高性能陶瓷材料:采用X5R材料,温度特性优良,适用于多种复杂环境。
    4. 紧凑封装:0402尺寸设计,适合现代高密度电路板布局。
    5. 高性价比:结合优异的性能与较低的成本,具有较高的市场竞争力。

    应用案例和使用建议


    - 电源滤波:该电容器可以用于电源系统的滤波,减少电源纹波,提高电源稳定性。
    - 电路耦合:可用于信号耦合电路,保持信号传输的稳定性和可靠性。
    - 旁路电容:特别是在高频电路中作为旁路电容使用,提高系统整体性能。
    使用建议:
    1. 在安装过程中,建议使用焊膏回流焊接工艺,以确保电容器与PCB的良好接触。
    2. 存储时应避免高温、高湿环境,存储期不宜超过六个月,避免电容器端子氧化。
    3. 使用前建议检查电容器的可焊性,以确保焊接质量。

    兼容性和支持


    该电容器与市场上主流的SMT贴装设备兼容,支持批量自动化生产。制造商提供了详尽的技术支持和售后服务,以确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 电容器耐久性差:可能是因为温度波动过大,建议进行热循环测试以验证耐久性。
    2. 焊接不良:可能是因为焊接温度过高或时间过长,应调整焊接参数。
    3. 电容器失效:如果发现电容器失效,可以通过更换批次或重新测试来解决问题。

    总结和推荐


    综上所述,这款GRM155R61E225ME11电容器具有高可靠性、良好的温度适应性和高性价比的特点。它非常适合应用于电源滤波、电路耦合和旁路等领域。我们强烈推荐使用该产品,特别是在需要高可靠性的电子产品中。

GRM155R61E225ME11D参数

参数
电容值 2.2μF
容差 ±20%
温度系数 X5R
额定电压 25V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM155R61E225ME11D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM155R61E225ME11D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM155R61E225ME11D GRM155R61E225ME11D数据手册

GRM155R61E225ME11D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.019 ¥ 0.1592
20000+ $ 0.0184 ¥ 0.154
库存: 10000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 1592
