首页  >  产品百科  >  GRM1882C1H332JA01D

GRM1882C1H332JA01D

产品分类: 陶瓷电容
产品描述: 3.3nF ±5% 50V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 7984520
供应商: 海外现货
标准整包数: 100

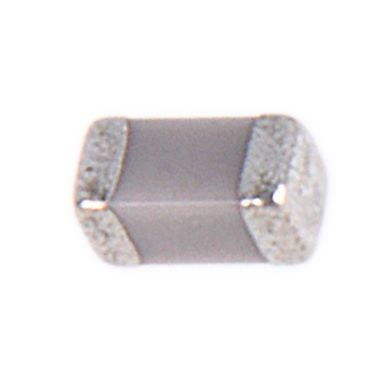

MURATA MANUFACTURING 陶瓷电容 GRM1882C1H332JA01D

GRM1882C1H332JA01D概述

    GRM1882C1H332JA01# 陶瓷电容器技术手册

    1. 产品简介


    GRM1882C1H332JA01# 是一款由Murata Manufacturing Co., Ltd.生产的陶瓷电容器。该电容器具有体积小巧、容量稳定的特点,适用于各种需要高精度、高可靠性的电子设备中。主要功能是存储电荷、滤波和旁路信号。应用领域广泛,包括通信设备、汽车电子、工业自动化、消费电子产品等。

    2. 技术参数


    - 尺寸:1.6mm × 0.8mm × 0.8mm
    - 型号代码:GRM1882C1H332JA01#
    - 封装规格代码:#
    - 包装标准:
    - D:180mm纸带,每卷4000个
    - J:330mm纸带,每卷10000个
    - 质量(典型值):
    - 单个:6.3mg
    - 盘装:144g
    - 额定电压:50Vdc
    - 标称电容:3300pF(±5%)
    - 工作温度范围:-55℃至125℃
    - 温度系数:0±60ppm/℃(符合JIS标准)
    - 外部引脚间距:最小0.5mm
    - 外形尺寸(英寸/毫米):0603 (1608M)

    3. 产品特点和优势


    - 稳定性高:温度系数为0±60ppm/℃,保证了在不同温度条件下的稳定性。
    - 宽工作温度范围:-55℃到125℃,适合多种恶劣环境。
    - 高可靠性:采用先进的陶瓷材料和制造工艺,确保长期运行的可靠性。
    - 紧凑设计:尺寸仅为1.6mm × 0.8mm × 0.8mm,非常适合空间受限的应用场合。

    4. 应用案例和使用建议


    GRM1882C1H332JA01# 在各类通信设备、汽车电子、工业自动化设备中广泛应用。例如,在智能手机和平板电脑中,用于信号过滤和电源管理;在汽车传感器中,用于数据采集和传输。对于需要高精度和稳定性要求较高的场合,如精密仪器仪表,该电容器能够提供卓越的性能表现。
    使用建议:
    - 安装前检查:确保引脚清洁无损,避免焊接过程中的损坏。
    - 散热措施:在高温环境下使用时,考虑增加散热片以提高散热效果。
    - 合理布局:根据电路设计,合理规划电容器的位置,减少电磁干扰和信号损耗。

    5. 兼容性和支持


    该产品与其他常见的电子元器件具有良好的兼容性。Murata Manufacturing Co., Ltd.提供了详尽的产品支持和技术文档,用户可以随时联系技术支持获取帮助。此外,官方还提供了详细的装配指南和维护手册,方便用户进行操作。

    6. 常见问题与解决方案


    - 问题1:焊接后发现电容器位置偏移。
    - 解决方案:检查焊接过程是否规范,使用适当尺寸的焊盘和合适的焊接温度。
    - 问题2:产品在高温环境下出现异常。
    - 解决方案:检查是否超出了其工作温度范围,考虑增加散热装置。
    - 问题3:电容器容量不准确。
    - 解决方案:确认是否在规定的容差范围内,如果仍存在疑问,可联系技术支持进行进一步检查。

    7. 总结和推荐


    GRM1882C1H332JA01# 陶瓷电容器凭借其出色的稳定性和可靠性,在各种严苛的应用环境中表现出色。如果您正在寻找一款高效能、高稳定性的陶瓷电容器,这款产品无疑是一个不错的选择。尽管当前版本的技术手册可能不是最新版本,但我们强烈建议您访问Murata Manufacturing Co., Ltd.的官方网站下载最新的产品资料以获得最准确的信息。

GRM1882C1H332JA01D参数

参数
电容值 3.3nF
容差 ±5%
温度系数 -
额定电压 50V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

GRM1882C1H332JA01D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM1882C1H332JA01D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM1882C1H332JA01D GRM1882C1H332JA01D数据手册

GRM1882C1H332JA01D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.1059
1000+ ¥ 0.1031
2000+ ¥ 0.1003
库存: 3298
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 200.6
