首页  >  产品百科  >  GCM21BR71H474KA55

GCM21BR71H474KA55

产品分类: 陶瓷电容
产品描述: 470nF ±10% X7R 50V 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: 11M-D-GCM21BR71H474KA55
供应商: 云汉优选
标准整包数: 1

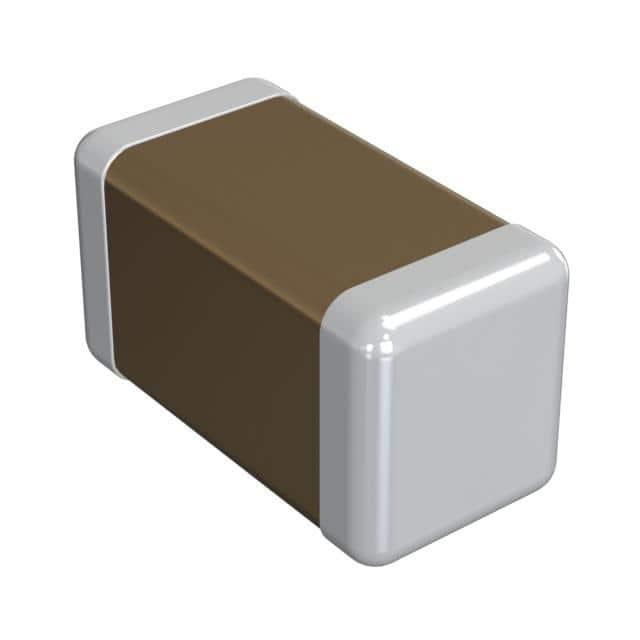

MURATA MANUFACTURING 陶瓷电容 GCM21BR71H474KA55

GCM21BR71H474KA55概述

    高品质MLCC电容器的技术手册

    产品简介


    本篇技术手册详细介绍的是Murata制造的一款高可靠性的MLCC(多层陶瓷电容器)产品——GCM21BR71H474KA55#。作为广泛应用于电子设备中的基础电子元件,MLCC因其小巧、高效、稳定而受到工程师们的青睐。该产品在各类消费电子、通信设备、汽车电子及工业控制等领域有着广泛的应用。

    技术参数


    - 尺寸规格
    - L尺寸:2.0 mm ±0.15mm
    - W尺寸:1.25 mm ±0.15mm
    - T尺寸:1.25 mm ±0.15mm
    - 外部端子宽度e:0.2mm 至 0.7mm
    - 端子间距g:0.7mm(最小值)
    - 英寸单位尺寸码:0805 (2012M)
    - 包装规格
    - 最小数量
    - φ180mm 印字带包装:3000个
    - φ330mm 印字带包装:10000个
    - 质量参数
    - 单位质量:约17mg
    - φ180mm 盘装:102g
    - 电气参数
    - 容量:0.47μF ±10%
    - 额定电压:50Vdc
    - 温度特性标准:X7R (EIA)
    - 容量变化率:±15.0%
    - 温度特性范围:-55°C 至 125°C
    - 工作温度范围:-55°C 至 125°C

    产品特点和优势


    这款MLCC电容器具备如下优点:
    - 高可靠性:采用先进的陶瓷材料和封装技术,确保长期稳定工作。
    - 广泛温度适应性:能在极端环境下保持出色的电气性能。
    - 优异的容量稳定性:即使在宽广的温度范围内,容量变化也极小。
    - 紧凑设计:符合0805小型化要求,非常适合空间受限的设计。

    应用案例和使用建议


    该MLCC电容器可以用于各种复杂的电路中,特别是在高频滤波、信号耦合和旁路等应用场合中表现出色。例如,在无线通信模块中作为滤波电容,能够有效抑制电磁干扰,提升信号传输质量。建议在设计时充分考虑元件的工作温度范围,以保证其性能稳定。

    兼容性和支持


    - 兼容性:GCM21BR71H474KA55#具有标准的尺寸和引脚布局,便于与其他品牌或型号的电容器替换使用。
    - 支持:Murata提供详尽的产品文档和技术支持服务,包括用户指南、样品测试报告等,方便客户进行设计验证。

    常见问题与解决方案


    - Q: 如何判断MLCC的极性?
    - A: 由于是无极性电容器,所以不需要考虑极性问题。
    - Q: MLCC能否长时间承受满载电流?
    - A: 该款电容器额定电压为50Vdc,应根据实际工作条件选择合适的型号以避免过热损坏。

    总结和推荐


    总体而言,GCM21BR71H474KA55#是一款性能卓越、用途广泛的MLCC电容器,适用于多种高性能需求的电子设备中。无论是从产品的技术规格还是性价比角度考量,都值得在电子设计中优先选用。强烈推荐给对小型化、高可靠性有要求的电子设备制造商。

GCM21BR71H474KA55参数

参数
电容值 470nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级

GCM21BR71H474KA55厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCM21BR71H474KA55数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCM21BR71H474KA55 GCM21BR71H474KA55数据手册

GCM21BR71H474KA55封装设计

查看详情并下载
Symbol
Footprint
3D Model
