GRM188C8YA225KE11D

产品分类: 陶瓷电容
产品描述: 2.2μF ±10% X6S 35V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 11M-D-GRM188C8YA225KE11D
供应商: 云汉优选
标准整包数: 1

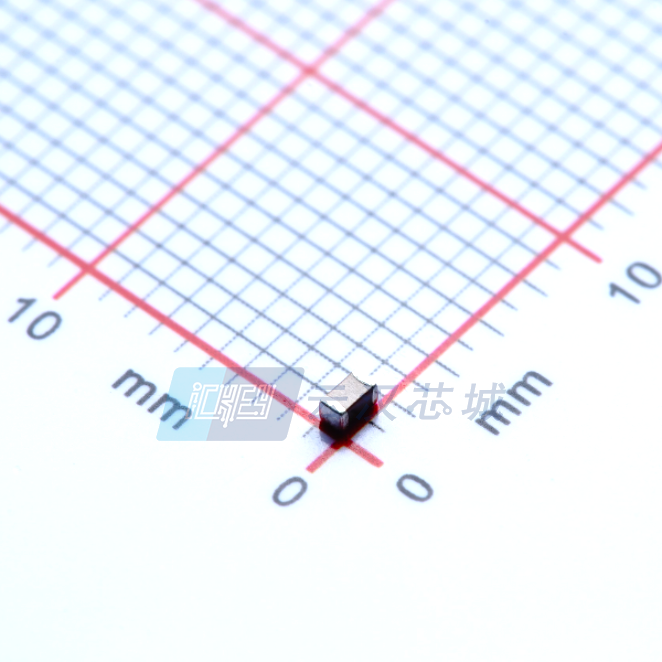

MURATA MANUFACTURING 陶瓷电容 GRM188C8YA225KE11D

GRM188C8YA225KE11D概述

    高品质多层陶瓷电容器(MLCC)技术手册

    产品简介


    该产品是一款高可靠的多层陶瓷电容器(MLCC),型号为GRM188C8YA225KE11,属于0603封装系列。这种电容器主要应用于通用电子设备,适用于对稳定性和可靠性要求较高的场合,如电源电路、耦合和旁路电路、信号耦合及滤波等。

    技术参数


    - 封装尺寸:0603
    - 温度特性:X6S(EIA标准)
    - 标称电容:2.2μF
    - 额定电压:DC 35V
    - 电容容差:±10%
    - 耐温范围:-55°C至105°C
    - 包装单位:10000pcs/卷(纸带/塑料带)

    产品特点和优势


    1. 卓越的温度稳定性:在-55°C至105°C范围内,电容变化率保持在±10%,确保了电容在不同温度下的稳定表现。
    2. 高耐压性能:额定电压为35V,能够承受高达250%的过电压测试,提升了产品的可靠性和安全性。
    3. 广泛的适用性:适用于多种应用场合,如电源管理和信号处理,满足各种工业和消费电子产品的需求。

    应用案例和使用建议


    - 电源管理:广泛用于开关电源和稳压电源中的输出滤波,确保电压稳定,提高电源效率。
    - 信号处理:适用于模拟和数字信号的耦合与去耦,特别是在高频电路中表现优异。
    - 推荐使用:建议在设计时充分考虑温度范围内的电容变化,选择合适的散热方式,以保证电容器在长期使用中的稳定性。

    兼容性和支持


    该产品与大多数通用电子设备兼容,支持标准SMT焊接工艺。制造商提供详细的测试报告和技术支持文档,确保客户能够快速有效地解决问题。

    常见问题与解决方案


    - 问题1:长时间存储后出现氧化现象。
    - 解决方案:建议在存储前确认包装完好,避免接触有害气体;超过六个月的存储期应重新测试焊锡性。

    - 问题2:温度变化导致电容值变化。
    - 解决方案:根据温度特性曲线进行选型,或者使用温度补偿电路进行补偿。

    总结和推荐


    该款多层陶瓷电容器以其出色的温度稳定性、高耐压能力和广泛的应用领域脱颖而出,是高性能电子设备的理想选择。鉴于其稳定的性能和广泛的适用性,我们强烈推荐此产品用于需要高可靠性电子设备的设计中。

GRM188C8YA225KE11D参数

参数
电容值 2.2μF
容差 ±10%
温度系数 X6S
额定电压 35V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM188C8YA225KE11D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM188C8YA225KE11D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM188C8YA225KE11D GRM188C8YA225KE11D数据手册

GRM188C8YA225KE11D封装设计

查看详情并下载
Symbol
Footprint
3D Model
