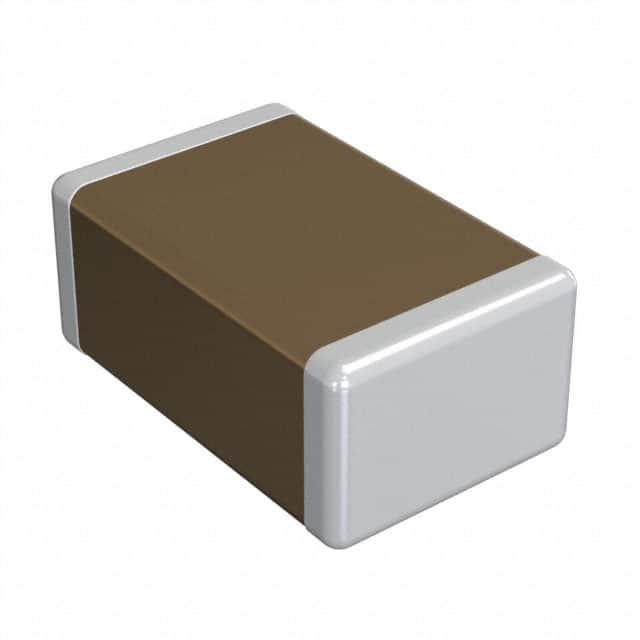

GCJ219R72A333KA01D

产品分类: 陶瓷电容
产品描述: 33nF ±10% X7R 100V 0805 贴片安装 2mm*1.25mm*850μm
供应商型号: GCJ219R72A333KA01D
供应商: 国内现货
标准整包数: 4000
MURATA MANUFACTURING 陶瓷电容 GCJ219R72A333KA01D

GCJ219R72A333KA01D概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文将详细介绍一款由Murata Manufacturing Co., Ltd.生产的MLCC(多层陶瓷电容器)——型号为GCJ219R72A333KA01D/J。该产品属于表面贴装电容器系列,主要用于各种电子设备中,如智能手机、计算机、网络通信设备等。MLCC因其高稳定性、紧凑尺寸和可靠性而被广泛应用于各类电路设计中。

    2. 技术参数


    - 物理尺寸:
    - 长度 L:2.0 mm ± 0.3 mm
    - 宽度 W:1.25 mm ± 0.2 mm
    - 厚度 T:0.85 mm ± 0.1 mm
    - 外部端子宽度 e:0.2 mm 至 0.7 mm
    - 端子间距 g:0.7 mm 起
    - 尺寸代码(英寸/毫米):0805(2012M)
    - 电气特性:
    - 标称电容:33000 pF ± 10%
    - 额定电压:100 Vdc
    - 温度特性:X7R (EIA)
    - 温度变化率:± 15.0%
    - 工作温度范围:-55°C 至 +125°C
    - 包装规格:
    - φ180mm 纸带包装:每盘 4000 件
    - φ330mm 纸带包装:每盘 10000 件
    - 其他信息:
    - 单件质量:约 11 mg
    - 每卷 φ180mm 的总重量:约 162 g
    - 尾缀“#”表示包装规格代码(例如 D 或 J)

    3. 产品特点和优势


    这款GCJ219R72A333KA01D/J MLCC 具有以下特点和优势:
    - 紧凑设计:其小尺寸使得它非常适合在空间有限的应用场合中使用,如智能手机、便携式医疗设备等。
    - 高可靠性:采用陶瓷材料制造,能够提供稳定的电性能,并具有良好的耐久性和长期稳定性。
    - 宽广的工作温度范围:能够在极端温度条件下保持性能稳定,适用于各种恶劣环境。
    - 温度稳定性:X7R 特性使其具有很好的温度稳定性,即使在温度变化时也能保持相对恒定的电容值。

    4. 应用案例和使用建议


    这款电容器可以用于多种应用场合,如电源滤波、信号耦合、旁路和去耦电路等。例如,在某些音频设备中,可以通过将电容器与电阻并联来实现滤波效果,减少噪声干扰。对于需要大容量且对温度敏感的应用,可以考虑选择该款MLCC作为旁路电容器。使用建议包括:
    - 电路布局优化:确保MLCC的安装位置尽量靠近负载,以提高其滤波效果。
    - 焊接过程控制:焊接过程中要避免过热,以免影响电容器的电气特性。
    - 热管理:在高温环境下使用时,注意散热,以延长电容器的使用寿命。

    5. 兼容性和支持


    - 兼容性:GCJ219R72A333KA01D/J 可与市场上常见的 SMD(表面贴装技术)设备兼容,适合大多数自动插装机。
    - 技术支持:Murata Manufacturing Co., Ltd. 提供详尽的产品文档和技术支持,包括详细的安装指南、故障排除手册和客户支持服务。

    6. 常见问题与解决方案


    - 问题: 电容值变化较大
    - 解决办法: 检查温度是否超出工作范围,调整电路板布局或更换更高精度的电容器。
    - 问题: 安装后出现裂纹
    - 解决办法: 检查焊接工艺,确保焊接温度和时间符合要求;若损坏严重,则需更换新的电容器。

    7. 总结和推荐


    综上所述,GCJ219R72A333KA01D/J MLCC凭借其优良的电气特性和可靠性,成为各种电子产品设计的理想选择。特别是对于要求高可靠性和稳定性、以及紧凑设计的应用场合。如果您的项目需要一款高性能、高稳定性的电容器,推荐使用这款产品。

GCJ219R72A333KA01D参数

参数
电容值 33nF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 2mm*1.25mm*850μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GCJ219R72A333KA01D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCJ219R72A333KA01D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCJ219R72A333KA01D GCJ219R72A333KA01D数据手册

GCJ219R72A333KA01D封装设计

查看详情并下载
Symbol
Footprint
3D Model
