LLA185C70G104MA01L

产品分类: 陶瓷电容
产品描述: 100nF ±20% X7S 4V 0603 贴片安装 1.6mm*800μm*500μm
供应商型号: LLA185C70G104MA01L
供应商: 云汉优选
标准整包数: 4000
MURATA MANUFACTURING 陶瓷电容 LLA185C70G104MA01L

LLA185C70G104MA01L概述

    电子元器件产品技术手册

    产品简介

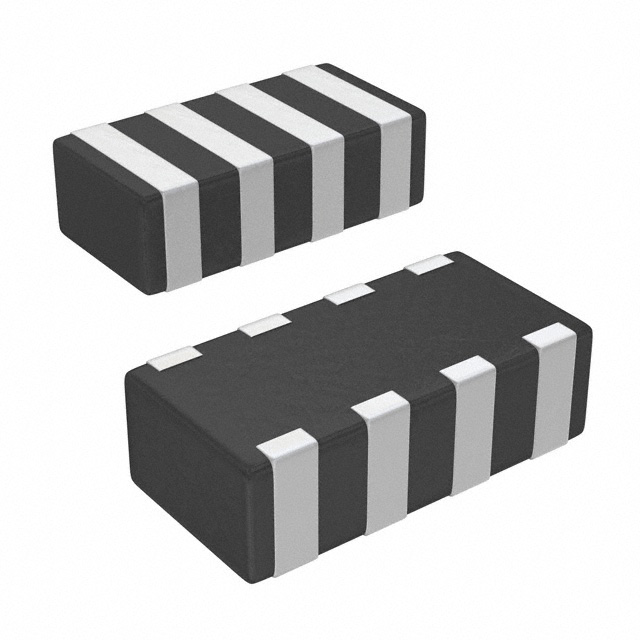

    本手册详细介绍了一款8端子低ESL多层陶瓷电容器(MLCC),型号为LLA185C70G104MA01。这款电容器适用于通用电子设备,提供0.1微法拉(μF)的电容值,额定工作电压为4V直流(DC)。它采用表面贴装技术(SMT),仅支持回流焊接,具有出色的电容稳定性和低ESL特性。

    技术参数


    - 封装代码: LLA185C70G104MA01
    - 额定电压: DC 4V
    - 温度范围: -55°C 至 125°C
    - 电容值: 0.1 μF
    - 容差: ±20%
    - 额定温度系数: X7S (EIA)
    - 包装单位: 卷带式(f180mm卷带:4000个/卷;f330mm卷带:10000个/卷)
    - 尺寸:
    - 长度(L): 1.6 ± 0.1 mm
    - 宽度(W): 0.8 ± 0.1 mm
    - 厚度(T): 0.5 +0.05/-0.1 mm

    产品特点和优势


    - 低ESL特性: 有助于减少电路中的杂散电感,提高高频信号处理能力。
    - 宽温范围: 能够在极端温度条件下保持稳定的电容值。
    - 高可靠性: 经过多种测试验证,包括振动测试、高温高湿测试和耐久性测试,确保在恶劣环境下的稳定表现。
    - 便于自动化生产: 支持回流焊接工艺,适合大规模生产和自动装配线。

    应用案例和使用建议


    - 应用场景: 适用于各种通用电子设备,如消费电子产品、工业控制设备和通信设备。
    - 使用建议:
    - 在设计PCB时,应选择组件方向以最小化电路板弯曲或拉伸时对电容器的应力。
    - 确保电容器安装位置远离可能产生共振的区域,避免受到机械冲击。
    - 使用时需注意电源电压不超过额定值,特别是在叠加交流电压的情况下。
    - 在高温环境下使用时,监测电容器的温度上升情况,确保不会超过安全阈值。

    兼容性和支持


    - 兼容性: 与其他同类规格的电子元件兼容,可广泛应用于多种电路设计。
    - 支持和维护: Murata公司提供全面的技术支持和售后服务,包括详细的安装指南和技术文档,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 温度变化导致电容值不稳定。
    - 解决方案: 选择符合要求的电容值和温度特性的电容器,确保电容器在设计的工作温度范围内稳定运行。

    - 问题2: 回流焊接后电容器失效。
    - 解决方案: 检查焊接过程是否严格按照规范操作,确认电容器未受物理损伤。必要时更换新的电容器并重新焊接。

    总结和推荐


    LLA185C70G104MA01是一款高性能的8端子低ESL多层陶瓷电容器,具备出色的电容稳定性、宽广的工作温度范围和优异的可靠性。它适用于广泛的电子设备,并且在设计时需考虑合理的安装位置和环境条件。根据上述特点和应用建议,我们强烈推荐使用此电容器,特别是对于需要高性能和高可靠性的场合。然而,在特定的苛刻环境中(如航空设备、医疗设备等),使用前应与供应商进行详细沟通,以确保产品满足严格的安全和可靠性要求。

LLA185C70G104MA01L参数

参数
电容值 100nF
容差 ±20%
温度系数 X7S
额定电压 4V
长*宽*高 1.6mm*800μm*500μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LLA185C70G104MA01L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LLA185C70G104MA01L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING LLA185C70G104MA01L LLA185C70G104MA01L数据手册

LLA185C70G104MA01L封装设计

查看详情并下载
Symbol
Footprint
3D Model
