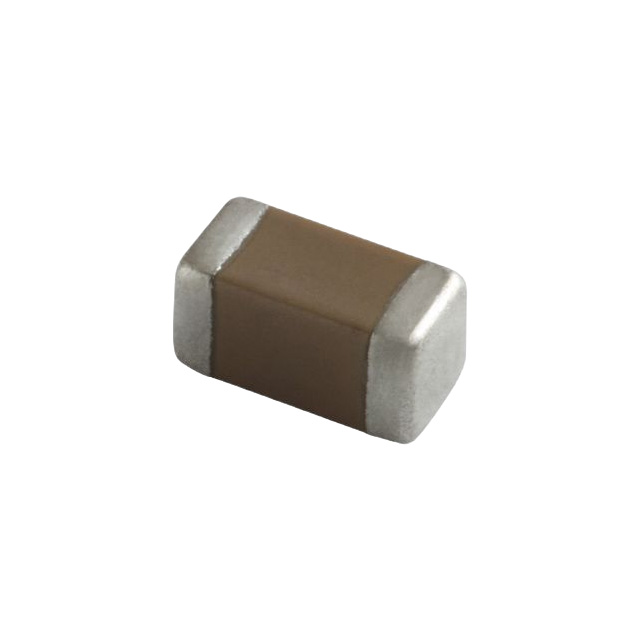

GRM155C71C105ME11D

产品分类: 陶瓷电容
产品描述: 1μF ±20% X7S 16V 0402 贴片安装 1mm(长度)*500μm(高度)
供应商型号: GRM155C71C105ME11D
供应商: 国内现货
标准整包数: 10000
MURATA MANUFACTURING 陶瓷电容 GRM155C71C105ME11D

GRM155C71C105ME11D概述

    Chip Multilayer Ceramic Capacitors for General Purpose
    Product Model: GRM155C71C105ME11(1005M(0402), X7S(EIA), 1uF, DC 16V)

    1. 产品简介


    Chip Multilayer Ceramic Capacitors(MLCC)是通用电子设备中最常用的电容器之一,广泛应用于消费类电子产品、通信设备及工业自动化等领域。GRM155C71C105ME11 是一款具有高精度和良好稳定性的电容,适用于直流电路中。它的核心材料为X7S(EIA)温度特性,具有较低的温度依赖性,确保其在宽温范围内具有稳定的电容值。
    产品类型:
    - Chip Multilayer Ceramic Capacitors
    主要功能:
    - 提供1µF的电容值,额定电压为16VDC
    - 精确的温度和频率稳定性,适合多种电路设计需求
    应用领域:
    - 消费电子设备
    - 通信模块
    - 工业控制设备
    - 汽车电子辅助系统

    2. 技术参数


    | 参数项 | 规格描述 |

    | 封装尺寸 | 1005M(0402),即0.4×0.2mm |
    | 温度特性 | X7S(EIA标准),容量变化±22% |
    | 额定电压 | DC 16V |
    | 标称电容 | 1µF |
    | 容差 | ±20% |
    | 工作温度范围 | -55°C 至 125°C |
    | 绝缘电阻 | ≥50MΩ·F |
    | 自加热温度限制 | ≤20°C(在25°C环境下) |
    | 耐振动性 | 最大加速度1.5mm,频率范围10Hz至55Hz |
    | 包装方式 | 8毫米带状包装,每卷40000颗 |

    3. 产品特点和优势


    - 高可靠性:具备优良的耐热、耐湿性能,能够在极端环境下稳定运行。
    - 小型化设计:采用超小型封装(0402尺寸),适用于紧凑型电路板设计。
    - 温度特性佳:X7S温控特性保证了电容值的高精度和温度适应性。
    - 耐用性强:通过严苛的跌落测试和振动测试,确保长期使用的可靠性。
    - 广泛的兼容性:可兼容主流PCB焊盘设计,简化装配流程。

    4. 应用案例和使用建议


    典型应用场景:
    - 移动设备电源滤波电路
    - 通信设备信号耦合
    - 汽车电子ECU电路的旁路电容
    使用建议:
    - 电路匹配:在选择电容时,需根据电路需求确定合适的容值和额定电压。对于时间常数电路,应充分考虑电容老化和温度特性的影响。
    - 安装方向:尽量避免将电容安装在应力集中区域,如印刷电路板边缘或螺丝孔附近。
    - 环境管控:存储期间注意保持干燥、避免阳光直射和腐蚀性气体污染。

    5. 兼容性和支持


    兼容性:
    - 与主流PCB焊盘兼容,包括铜箔厚度为0.035mm的基材。
    - 支持无铅焊接工艺(Sn-3.0Ag-0.5Cu合金)。
    支持信息:
    - Murata公司提供详尽的产品说明书和技术支持。
    - 长期供货保障,确保客户采购无忧。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量下降严重 | 检查是否超过工作温度范围或负载条件。 |
    | 焊接不良 | 确保焊接温度设置正确,且符合要求的锡浆种类。 |
    | 自加热导致表面过热 | 降低电流负荷或调整电路设计以减少功耗。 |
    | 外观异常或损坏 | 检查运输过程是否受到强烈冲击或震动。 |

    7. 总结和推荐


    产品综合评估:
    - 优点:
    - 小巧的封装尺寸适合现代紧凑设计需求。
    - 良好的耐高温和湿度性能使其适合恶劣工作环境。
    - 精准的电容值确保了电路设计的稳定性。
    - 适用场景:
    本款电容非常适合对体积、性能和成本有严格要求的应用场景,尤其是便携式和工业级设备。
    推荐意见:
    - 强烈推荐使用GRM155C71C105ME11电容,其在性能和性价比方面均表现出色。建议优先考虑用于对温度敏感度较高且需要小尺寸电容的场合。同时,严格按照存储和操作条件进行使用,以充分发挥其最大优势。

    通过本文档可以全面了解该电容器的技术细节及其适用范围,帮助工程师快速找到最佳解决方案。

GRM155C71C105ME11D参数

参数
电容值 1μF
容差 ±20%
温度系数 X7S
额定电压 16V
长*宽*高 1mm(长度)*500μm(高度)
通用封装 0402
安装方式 贴片安装
包装方式 卷带包装

GRM155C71C105ME11D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM155C71C105ME11D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM155C71C105ME11D GRM155C71C105ME11D数据手册

GRM155C71C105ME11D封装设计

查看详情并下载
Symbol
Footprint
3D Model
