GCM21B5C2E103JX0AL

产品分类: 陶瓷电容
产品描述: 10nF ±5% C0G(NP0) 250V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: GCM21B5C2E103JX0AL
供应商: 国内现货
标准整包数: 3000

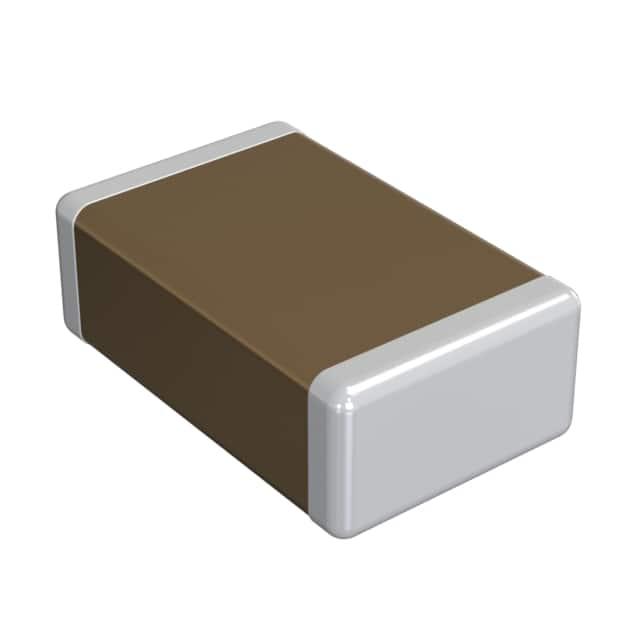

MURATA MANUFACTURING 陶瓷电容 GCM21B5C2E103JX0AL

GCM21B5C2E103JX0AL概述

    Chip Multilayer Ceramic Capacitors for Automotive: GCM21B5C2E103JX0A

    产品简介


    Chip Multilayer Ceramic Capacitors(MLCC)是广泛应用于汽车电子设备的关键组件。GCM21B5C2E103JX0A型电容器具有高稳定性、可靠性强的特点,特别适用于要求严苛的汽车环境。其主要功能包括提供稳定电容值、滤波和耦合等功能,在发动机控制、车载娱乐系统、车身控制模块等领域有广泛应用。

    技术参数


    - 型号:GCM21B5C2E103JX0A
    - 封装尺寸:2012M(0805)
    - 额定电压:DC 250V
    - 电容值:10000pF
    - 温度系数:C0G(EIA)
    - 温漂范围:±0.2%
    - 工作温度范围:-55°C至125°C
    - 湿度测试:85%RH至80%RH
    - 最大电流:50mA
    - 测量频率:1.0+/-0.1kHz
    - 测量电压:1.0+/-0.2Vrms
    - 绝缘电阻:≥10000MΩ(室温下)

    产品特点和优势


    - 高可靠性:经过严格的质量测试,包括耐热性、湿度、振动和冲击测试,确保在极端条件下正常工作。
    - 低温漂:采用C0G(EIA)材料,具有稳定的温度特性,确保电容值在不同温度下的变化极小。
    - 宽工作温度范围:-55°C至125°C的工作温度范围使其适用于多种恶劣环境。
    - 快速响应时间:由于其高Q值(>350),该电容器具有极快的响应时间,适用于高频电路。

    应用案例和使用建议


    - 应用案例:此电容器可用于汽车引擎控制单元(ECU)、ABS系统、电池管理系统(BMS)和空调控制系统等。
    - 使用建议:
    - 确保安装环境温度和湿度符合规定标准,以防止氧化。
    - 在高频率和脉冲电压下使用时,需要控制负载不超过规定的限制。
    - 储存和运输过程中避免腐蚀性气体和直接阳光照射,以防电容的性能受损。

    兼容性和支持


    - 兼容性:本电容器适用于标准的SMT(表面贴装技术)回流焊接工艺,与主流PCB制造流程兼容。
    - 技术支持:Murata公司提供详细的技术文档和支持服务,包括详细的测试报告和用户手册,帮助用户正确使用和维护该产品。

    常见问题与解决方案


    - 问题1:电容器表面温度过高
    - 解决方案:确保负载不超过规定的限制,避免过载;检查电容器的工作条件,确保散热良好。
    - 问题2:电容值不准确
    - 解决方案:重新测量电容器,确保测量频率和电压符合规范;检查周围环境温度是否影响电容值。
    - 问题3:电容器失效
    - 解决方案:检查是否超过额定电压,确认所有电气特性符合规定;如有需要,联系Murata客服寻求专业支持。

    总结和推荐


    GCM21B5C2E103JX0A型MLCC是一款高性能、高可靠性的汽车级电容器,适用于各种汽车电子应用。其出色的温度稳定性和宽泛的工作温度范围,使其在恶劣环境中表现出色。鉴于其卓越的性能和广泛的适用性,我们强烈推荐使用此电容器。为了确保最佳性能,建议用户仔细遵循手册中的安装和操作指南。

GCM21B5C2E103JX0AL参数

参数
电容值 10nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GCM21B5C2E103JX0AL厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCM21B5C2E103JX0AL数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCM21B5C2E103JX0AL GCM21B5C2E103JX0AL数据手册
