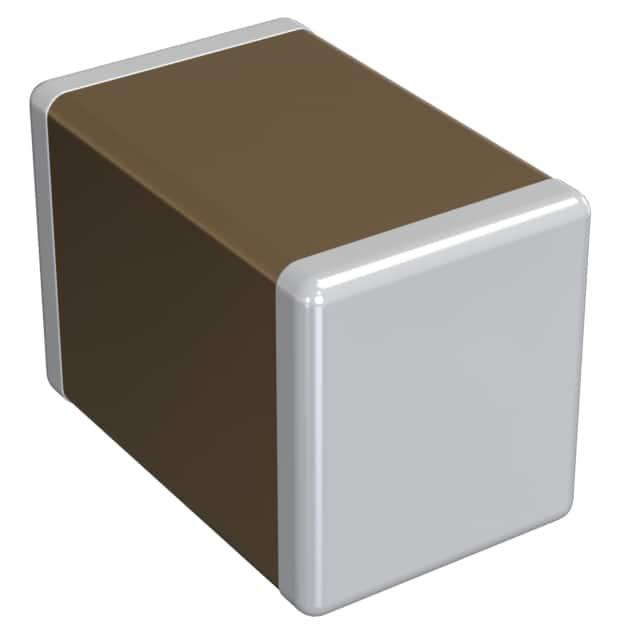

GCM21BL81H334KA56L

产品分类: 陶瓷电容
产品描述: 330nF ±10% X8L 50V 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: GCM21BL81H334KA56L
供应商: 国内现货
标准整包数: 3000
MURATA MANUFACTURING 陶瓷电容 GCM21BL81H334KA56L

GCM21BL81H334KA56L概述

    Chip Multilayer Ceramic Capacitors for Automotive (GCM21BL81H334KA56)

    1. 产品简介


    本产品为用于汽车电子设备的片式多层陶瓷电容器(MLCC)。GCM21BL81H334KA56 是一款符合标准的产品型号,具体尺寸为 0805(2012M),额定电压为 50V,电容值为 0.33μF。该类电容器广泛应用于汽车电子系统,如车身控制、动力传动、安全系统等领域。

    2. 技术参数


    - 型号: GCM21BL81H334KA56
    - 封装尺寸: 0805(2012M)
    - 额定电压: DC 50V
    - 电容值: 0.33μF
    - 温度特性: X7R(-L8)
    - 温湿度范围: -55℃至 150℃
    - 包装方式: 3000PCS/REEL(φ180mm)和 10000PCS/REEL(φ330mm)
    - 焊锡工艺: 贴片焊接(SMT)

    3. 产品特点和优势


    - 耐高温高压: 适用于极端环境,如高温(-55℃至 150℃)和高电压(DC 50V)条件。
    - 高可靠性: 通过多种测试验证,确保在各种恶劣环境下仍能保持稳定性能。
    - 耐久性强: 采用高介电常数材料,具备良好的长期稳定性。
    - 广泛应用: 可应用于汽车电子系统中的多种场合,如发动机控制单元、刹车系统等。

    4. 应用案例和使用建议


    - 汽车空调系统: 由于该电容器能够承受极端温度变化,非常适合在汽车空调系统中使用。
    - 传感器模块: 在汽车传感器模块中使用该电容器可以提高信号传输的准确性。
    - 电池管理系统: 用于电池管理系统中以确保电路的稳定性和安全性。
    使用建议:
    - 确保电容器的焊接质量,建议使用无铅焊锡进行焊接。
    - 定期检查安装后的电容器是否存在物理损伤,确保系统的正常运行。

    5. 兼容性和支持


    - 兼容性: 该产品与其他标准的汽车电子设备兼容,可直接用于现有设计中。
    - 支持: 厂商提供详细的技术文档和支持服务,帮助用户解决任何使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q1: 电容器在高温下会变质吗?
    - A1: 该电容器具有良好的高温耐受性,可在-55℃至150℃范围内正常使用。但如果长时间存储在高温高湿条件下,可能会出现老化现象。建议定期检查电容器的状态。

    - Q2: 如何检测电容器的绝缘电阻?
    - A2: 可以使用绝缘电阻测试仪,在室温和高温条件下分别进行测试。建议测试时施加的电压为额定电压的1.3倍。

    7. 总结和推荐


    该电容器产品以其优异的温度稳定性、高可靠性和广泛应用范围而著称,适用于各种汽车电子设备。鉴于其在恶劣环境下的出色表现,我们强烈推荐在关键应用中使用此产品,尤其是在需要高可靠性的情况下。

GCM21BL81H334KA56L参数

参数
电容值 330nF
容差 ±10%
温度系数 X8L
额定电压 50V
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GCM21BL81H334KA56L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCM21BL81H334KA56L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCM21BL81H334KA56L GCM21BL81H334KA56L数据手册

GCM21BL81H334KA56L封装设计

查看详情并下载
Symbol
Footprint
3D Model
