GRM0335C1E102GA01D

产品分类: 陶瓷电容
产品描述: 1nF ±2% C0G(NP0) 25V 0201 贴片安装 600μm(长度)*300μm(宽度)
供应商型号: 31M-GRM0335C1E102GA01D
供应商: 云汉优选
标准整包数: 1

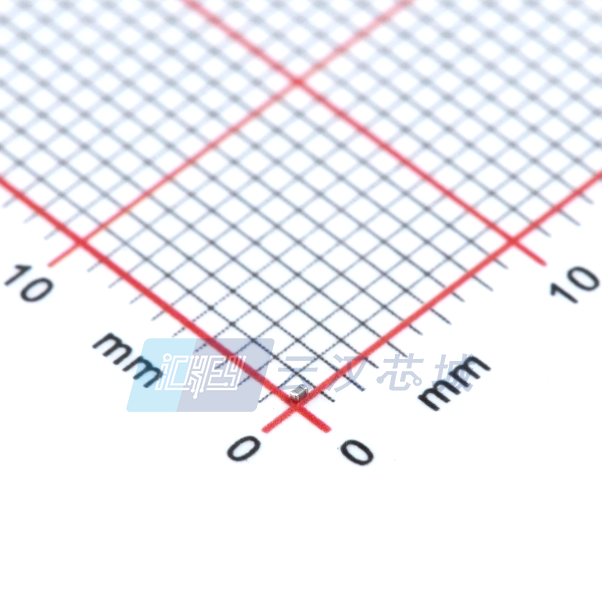

MURATA MANUFACTURING 陶瓷电容 GRM0335C1E102GA01D

GRM0335C1E102GA01D概述


    产品简介


    Chip Multilayer Ceramic Capacitors for General Purpose
    产品类型:多层陶瓷电容器(MLCC)
    主要功能:存储电荷,用于交流耦合、去耦和旁路等场合。
    应用领域:广泛应用于各种通用电子产品,如消费电子、工业控制、通信设备等。

    技术参数


    | 参数 | 规格 |

    | 尺寸代码 | 0603M(0201) |
    | 温度特性 | C0G (EIA) |
    | 额定电压 | DC 25V |
    | 标称容量 | 1000pF |
    | 容量容差 | ±2% |
    | 温度范围 | -55°C 至 125°C |
    | 工作频率 | 1.0±0.1 MHz |
    | 测量电压 | 0.5至5.0Vrms |
    | 绝缘电阻 | ≥10000MΩ |
    | 耐压能力 | 300%的额定电压,持续时间1秒到5秒 |

    产品特点和优势


    产品特点:
    - C0G温度特性:0±30 ppm/℃,这意味着温度变化对电容值的影响极小,适合高精度应用。
    - 高可靠性:耐高温、高湿度和振动冲击,适用于恶劣环境。
    - 优异的电性能:Q值大于1000,电损耗低,适合高频应用。
    - 宽工作温度范围:-55°C至125°C,适应多种应用需求。
    优势:
    - 低老化率:电容随时间变化非常小,确保长期稳定性。
    - 优越的机械强度:能承受运输和安装过程中的振动和冲击,减少故障率。
    - 卓越的绝缘性能:在高湿度环境下仍保持高绝缘电阻,确保安全可靠。

    应用案例和使用建议


    应用案例:
    - 在消费电子中,用于电源滤波和信号耦合。
    - 在通信设备中,用于去耦和旁路,确保稳定的工作条件。
    - 在汽车电子中,作为电源管理和保护组件。
    使用建议:
    - 确保正确选择电容型号以适应具体的应用温度范围。
    - 使用过程中避免长时间暴露于极端温度和湿度环境中,以防电容老化。
    - 在设计PCB布局时,应远离螺钉孔和应力集中点,以减少机械应力对电容的影响。

    兼容性和支持


    兼容性:
    - 与多种焊接工艺和材料兼容,适合自动化生产。
    - 支持再流焊和手动焊接。
    支持:
    - 详细的技术文档和测试报告。
    - 厂商提供全面的技术支持和售后服务,包括产品选型、应用咨询和技术培训。

    常见问题与解决方案


    问题1:如何确认电容的初始值?
    解决办法:使用交流电压和频率为1.0±0.1 MHz,测量电压小于1.0Vrms进行测量。
    问题2:电容在高湿度环境下的绝缘性能是否会降低?
    解决办法:电容在高湿度环境下仍保持≥10000MΩ的绝缘电阻,但若存储超过一年,应检查电容的可焊性。

    总结和推荐


    综上所述,这款 GRM0335C1E102GA01 多层陶瓷电容器以其高可靠性、低老化率和优异的电气性能,成为各类通用电子设备的理想选择。特别是在高精度要求的应用中表现出色,如消费电子、通信设备和汽车电子等领域。强烈推荐使用该产品,以确保系统运行的稳定性和可靠性。

GRM0335C1E102GA01D参数

参数
电容值 1nF
容差 ±2%
温度系数 C0G(NP0)
额定电压 25V
长*宽*高 600μm(长度)*300μm(宽度)
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM0335C1E102GA01D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM0335C1E102GA01D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM0335C1E102GA01D GRM0335C1E102GA01D数据手册

GRM0335C1E102GA01D封装设计

查看详情并下载
Symbol
Footprint
3D Model
