GRM21B7U1A104JA01L

产品分类: 陶瓷电容
产品描述: 100nF ±5% U2J 10V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 12M-GRM21B7U1A104JA01L
供应商: 云汉优选
标准整包数: 3000

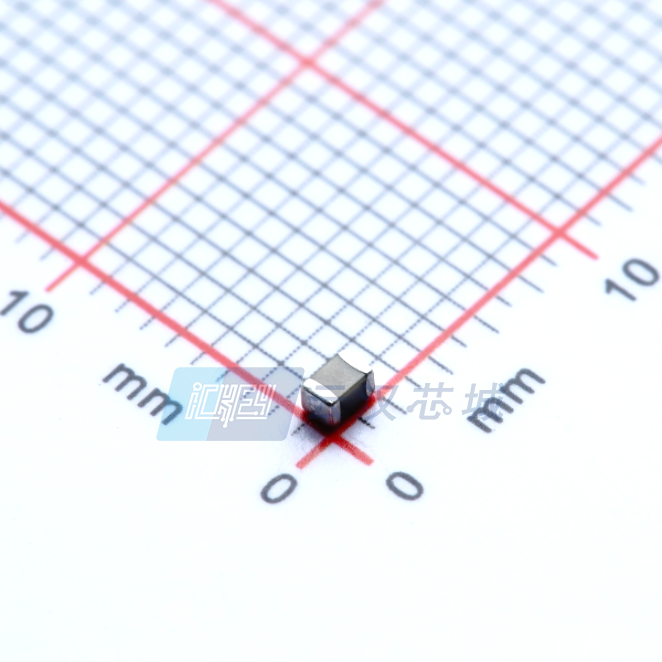

MURATA MANUFACTURING 陶瓷电容 GRM21B7U1A104JA01L

GRM21B7U1A104JA01L概述


    产品简介


    GRM21B7U1A104JA01# 是由村田制作所生产的一款陶瓷电容器。该产品主要用于高频电路、射频模块及其它需要高性能电容的应用场合。陶瓷电容器具有体积小、耐温性好、可靠性高等优点,能够满足不同环境下的工作要求。该产品主要应用于通信设备、消费电子、汽车电子及工业控制等领域。

    技术参数


    - 型号:GRM21B7U1A104JA01#
    - 长度:2.0±0.1mm
    - 宽度:1.25±0.1mm
    - 厚度:1.25±0.1mm
    - 静电容量:0.10μF ±5%
    - 额定电压:10Vdc
    - 工作温度范围:-55℃ to 125℃
    - 温度特性:-750±120ppm/℃
    - 外部电极间距离g:0.7mm min.
    - 外部电极尺寸e:0.2 to 0.7mm
    - 尺寸代号:0805 (2012M)
    - 温度特性(标准规格):U2J(EIA)

    产品特点和优势


    1. 高精度和稳定性:GRM21B7U1A104JA01# 的静电容量精确度达到 ±5%,且温度特性稳定,适用于对精度要求较高的应用场景。
    2. 宽工作温度范围:能够在 -55℃ 到 125℃ 的范围内正常工作,适合多种严苛环境。
    3. 高可靠性:采用陶瓷材料制成,具有良好的耐热性和耐久性,适用于长时间稳定运行的应用场合。
    4. 小型化设计:尺寸仅为 2.0mm x 1.25mm x 1.25mm,非常适合空间受限的设计。

    应用案例和使用建议


    应用案例
    - 通信设备:GRM21B7U1A104JA01# 常用于手机、路由器、基站等设备中的电源滤波电路。
    - 汽车电子:可用于发动机管理系统、车身控制系统等对环境温度变化敏感的应用。
    - 消费电子:适合用于音频设备、摄像头模组等需要高性能电容的应用场合。
    使用建议
    1. 温度补偿:由于其温度特性较为特殊(-750±120ppm/℃),在低温环境下使用时应注意补偿设计,以避免温度引起的容量变化影响系统性能。
    2. 合理布局:在电路板上尽量靠近所需应用位置布置电容器,减少引线阻抗,提高效率。

    兼容性和支持


    - 兼容性:该产品与其他同类 EIA 尺寸的电容器兼容,易于替换现有系统中的其他品牌产品。
    - 支持服务:村田制作所提供详细的技术文档和技术支持,帮助用户进行设计和调试。

    常见问题与解决方案


    1. 问题:产品容量测量结果不稳定。
    - 解决方法:确保测量环境温度在标准范围内(25℃ 至 85℃),并使用精确的测试仪器进行测量。
    2. 问题:产品在高温环境下工作时容量下降明显。
    - 解决方法:检查电路设计是否存在热补偿不足的情况,并根据需要增加温度补偿电路。

    总结和推荐


    综上所述,GRM21B7U1A104JA01# 以其高精度、宽工作温度范围和良好的可靠性成为各种高端应用的理想选择。建议用户在使用过程中遵循产品手册中的指导,以充分发挥其性能。鉴于其卓越的品质和广泛的适用性,强烈推荐在需要高性能电容的应用场合中使用该产品。

GRM21B7U1A104JA01L参数

参数
电容值 100nF
容差 ±5%
温度系数 U2J
额定电压 10V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM21B7U1A104JA01L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM21B7U1A104JA01L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM21B7U1A104JA01L GRM21B7U1A104JA01L数据手册

GRM21B7U1A104JA01L封装设计

查看详情并下载
Symbol
Footprint
3D Model
