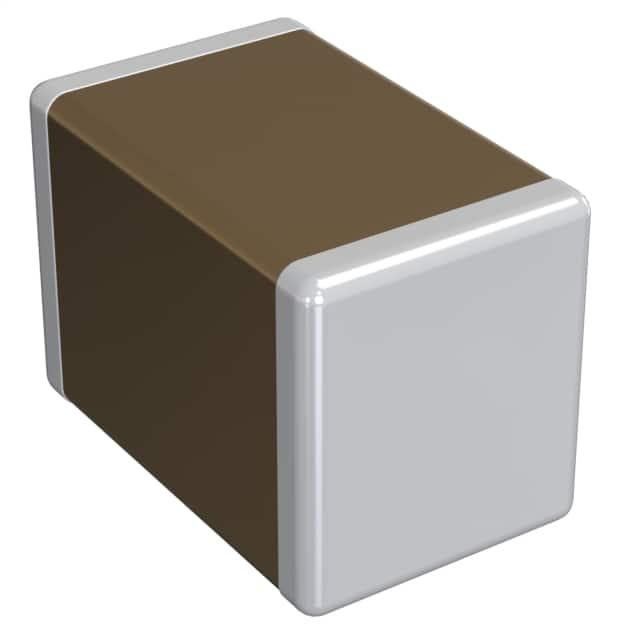

GCM21BR72A104JA37L

产品分类: 陶瓷电容
产品描述: 100nF ±5% X7R 100V 0805 贴片安装 2mm(长度)
供应商型号:
供应商:
标准整包数: 0
MURATA MANUFACTURING 陶瓷电容 GCM21BR72A104JA37L

GCM21BR72A104JA37L概述


    产品简介


    本产品是一款由Murata Manufacturing Co., Ltd.生产的多层陶瓷电容器(MLCC),属于表面贴装型电容器。该电容器具有体积小、可靠性高、容量稳定等特点,广泛应用于消费电子产品、通信设备、汽车电子等领域。

    技术参数


    | 参数名称 | 规格 |

    | 尺寸 | L: 2.0±0.15mm |
    W: 1.25±0.15mm |
    T: 1.25±0.15mm |
    | 外部引脚宽度 | 0.2至0.7mm |
    | 引脚间距 | 0.7mm 最小值 |
    | 尺寸代码(英寸/毫米) | 0805 (2012M) |
    | 包装规格 | φ180mm 带卷式 3000个 |
    φ330mm 带卷式 10000个|
    | 容量 | 0.10μF ±5% |
    | 额定电压 | 100Vdc |
    | 温度特性 | X7R (符合EIA标准) |
    | 容量变化率 | ±15.0% |
    | 工作温度范围 | -55°C 至 125°C |

    产品特点和优势


    - 高可靠性:本产品采用了高品质的陶瓷材料,保证了长期使用的稳定性。
    - 小型化设计:尺寸仅为0805,非常适合于空间受限的应用场合。
    - 良好的温度特性:X7R温度特性使其能在较宽的温度范围内保持稳定的电容值。
    - 广泛的适用性:适用于多种环境和条件,可广泛应用于各类电子产品中。

    应用案例和使用建议


    该电容器广泛应用于手机、平板电脑、智能穿戴设备、通信设备等消费电子产品中。建议在设计时考虑其工作温度范围,并根据具体应用场景选择合适的封装规格。

    兼容性和支持


    该产品与常见的电路板贴装设备和工艺完全兼容,支持自动化生产线的高效生产。Murata公司提供全面的技术支持和售后服务,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:产品安装后出现异常。
    - 解决方案:请检查焊接质量和环境条件,确认是否满足工作要求。

    2. 问题:电容值不稳定。
    - 解决方案:请检查温度是否超出规定的工作范围,并重新校准测试设备。

    总结和推荐


    综合以上分析,这款由Murata Manufacturing Co., Ltd.生产的多层陶瓷电容器在技术参数、应用范围和市场竞争力方面表现出色。强烈推荐在各类电子设备中使用此款电容器,特别是对于需要高可靠性和良好温度特性的场合。在使用过程中,建议密切关注温度变化和焊接质量,以充分发挥其性能优势。

GCM21BR72A104JA37L参数

参数
电容值 100nF
容差 ±5%
温度系数 X7R
额定电压 100V
长*宽*高 2mm(长度)
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

GCM21BR72A104JA37L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCM21BR72A104JA37L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCM21BR72A104JA37L GCM21BR72A104JA37L数据手册

GCM21BR72A104JA37L封装设计

查看详情并下载
Symbol
Footprint
3D Model
