GRM31CD80J107ME39L

产品分类: 陶瓷电容
产品描述: 100μF ±20% X6T 6.3V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: 31M-GRM31CD80J107ME39L
供应商: 云汉优选
标准整包数: 5

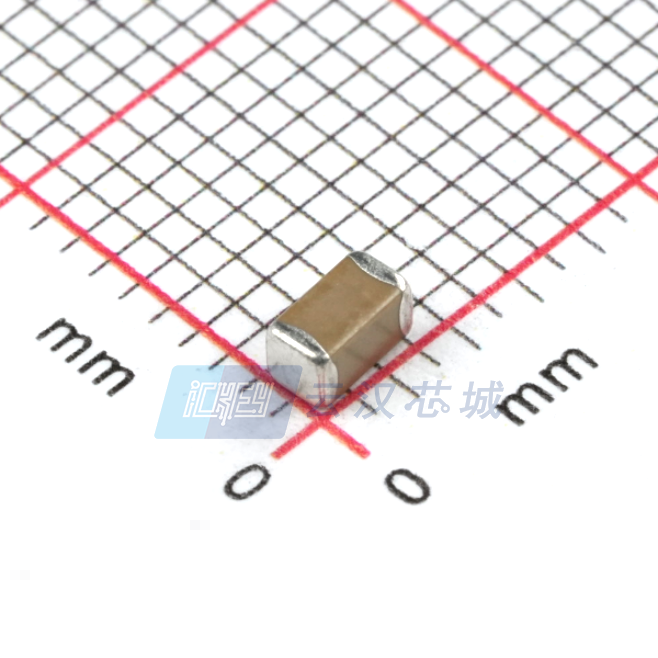

MURATA MANUFACTURING 陶瓷电容 GRM31CD80J107ME39L

GRM31CD80J107ME39L概述

    高质量文章:电子元器件产品技术手册

    产品简介


    本产品是一款由Murata制造的陶瓷电容器(Murata GRM31系列),具有独特的尺寸和特性,广泛应用于各类电子设备中。这款电容器适用于汽车电子、通信设备、消费电子产品等多个领域。它凭借其稳定的电气特性和紧凑的体积设计,成为高性能电子系统中不可或缺的元件。

    技术参数


    以下是该电子元器件的技术规格、性能参数、电气特性和工作环境等方面的详细信息:
    - 外形尺寸
    - 长度(L):3.2 mm ± 0.3 mm
    - 宽度(W):1.6 mm ± 0.3 mm
    - 厚度(T):1.6 mm ± 0.3 mm
    - 外部端子宽度(e):0.3 mm 至 0.8 mm
    - 端子间距(g):≥1.5 mm
    - 型号代码:GRM31CD80J107ME39L 或 GRM31CD80J107ME39K
    - 尺寸码:1206 (3216M)
    - 电容值:100 µF ± 20%
    - 额定电压:6.3 Vdc
    - 温度特性:X6T(符合EIA标准)
    - 温度变化范围:-55℃至105℃
    - 储存包装
    - φ180mm 带卷包装:最小单位2000个
    - φ330mm 带卷包装:最小单位6000个
    - 单个质量:约64.0 mg
    - 整卷质量:φ180mm 载带:约169 g

    产品特点和优势


    该陶瓷电容器具备以下显著特点和优势:
    - 高容量稳定性:100 µF 的电容值且具有±20%的精度,确保了在各种条件下的稳定性能。
    - 宽工作温度范围:能在-55℃至105℃的极端温度条件下正常运行,适用于恶劣环境。
    - 紧凑型设计:采用了1206 (3216M) 尺寸码,使得其在有限空间内也能表现出色。
    - 符合行业标准:采用了EIA X6T标准,确保了其电气性能的可靠性。

    应用案例和使用建议


    - 应用案例:此电容器已成功应用于汽车电子控制单元(ECU)、通信基站电源管理和各类消费电子产品中的滤波和耦合电路中。
    - 使用建议:
    - 确保在焊接过程中避免高温过热,以减少对电容器的损害。
    - 在使用时应注意其最大额定电压,避免超载导致的损坏。
    - 在高频率下使用时,注意寄生效应的影响,适当调整电路设计以达到最佳效果。

    兼容性和支持


    - 兼容性:该电容器适用于大多数现代电子设备,其标准化的尺寸和特性使其能够轻松集成到多种不同平台中。
    - 支持和服务:Murata提供全面的产品技术支持和客户服务。建议在购买前与销售人员或技术支持工程师沟通,确认最新产品信息和详细规格。

    常见问题与解决方案


    - 问题1:在安装过程中遇到短路情况?
    - 解决方案:检查电路连接是否正确无误,避免不当的接线方式导致短路。
    - 问题2:电容器工作时发热异常?
    - 解决方案:检查是否超过了额定电压或电流限制,适当降低工作电压以减少发热量。
    - 问题3:电容器损坏后无法继续使用?
    - 解决方案:检查是否暴露于过高的温度环境中,及时更换并采取保护措施避免再次受损。

    总结和推荐


    综上所述,Murata GRM31系列陶瓷电容器凭借其卓越的性能和广泛的适用范围,在多个领域展现出强大的竞争力。无论是从稳定性还是使用寿命来看,它都是值得信赖的选择。对于需要高性能、可靠性和稳定性的电子设备制造商而言,强烈推荐选择这款产品。但在采购前,务必仔细核对具体需求,并咨询Murata官方技术支持以获得最准确的信息。

GRM31CD80J107ME39L参数

参数
电容值 100μF
容差 ±20%
温度系数 X6T
额定电压 6.3V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

GRM31CD80J107ME39L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM31CD80J107ME39L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM31CD80J107ME39L GRM31CD80J107ME39L数据手册

GRM31CD80J107ME39L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.18
50+ ¥ 0.97
150+ ¥ 0.882
500+ ¥ 0.799
2000+ ¥ 0.736
4000+ ¥ 0.705
库存: 20510
起订量: 5 增量: 2000
交货地:
最小起订量为:5
合计: ¥ 5.9
