首页  >  产品百科  >  GRM21BR71C475KA73L

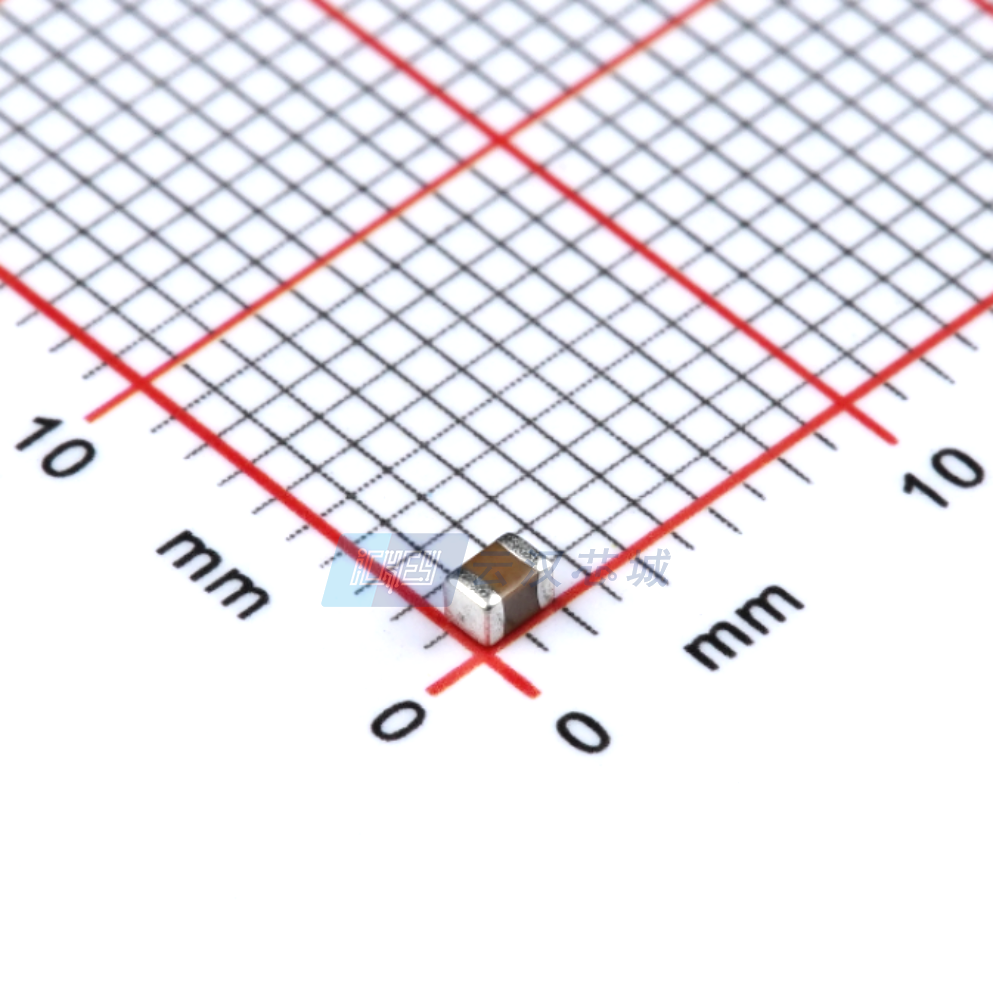

GRM21BR71C475KA73L

产品分类: 陶瓷电容
产品描述: 4.7μF ±10% X7R 16V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 30C-GRM21BR71C475KA73L 0805(2012 公制)
供应商: 云汉优选
标准整包数: 1
MURATA MANUFACTURING 陶瓷电容 GRM21BR71C475KA73L

GRM21BR71C475KA73L概述

    #

    产品简介


    GRM21BR71C475KA73 是一款尺寸为0805封装的多层陶瓷电容器(MLCC),由Murata公司生产。它主要用于通用电子设备中,具有高可靠性、稳定性好等特点。该电容器采用X7R介电材料,具有良好的温度特性,能够在广泛的温度范围内保持稳定的电容值。电容器的额定电压为16V,适用于多种电源滤波、旁路和耦合电路。
    #

    技术参数


    主要规格
    - 型号: GRM21BR71C475KA73
    - 封装类型: 0805
    - 介电材料: X7R (EIA标准)
    - 额定电容: 4.7 μF
    - 额定电压: DC 16 V
    - 温度范围: -55°C 至 125°C
    - 电容公差: ±10%
    - 温度系数: -15% 至 +15%
    - 包装方式: 卷带包装(10000只/卷)
    性能参数
    - 尺寸: 1.25mm × 0.4mm × 0.4mm
    - 工作温度范围: -55°C 至 125°C
    - 外观检查: 无缺陷、异常
    - 电压测试: 测试电压为额定电压的250%,持续时间为1至5秒
    - 绝缘电阻: 最低为50Ω ∙ F
    - 介质损耗因数(D.F.): 最大为0.1
    - 电容值稳定性: 在-25°C至+85°C温度范围内,电容变化在±10%以内;在-55°C至+125°C温度范围内,电容变化在±15%以内
    - 振动测试: 能够承受总幅度为1.5mm的简单谐振运动
    - 耐久性测试: 能够承受高达150%额定电压的长期应力

    兼容性和支持


    - 兼容性: 该产品可与各种通用电子设备和电路板配套使用
    - 厂商支持: Murata提供详细的技术文档和支持服务
    #

    产品特点和优势


    GRM21BR71C475KA73 多层陶瓷电容器具备多个显著特点和优势:
    - 高可靠性:经过严格测试,确保在极端环境下仍能保持稳定性能
    - 温度稳定性:采用X7R材料,能够在宽泛的温度范围内保持电容值的稳定性
    - 大容量和高压:4.7 μF 的大容量和16V的额定电压,适用于多种电源管理和信号处理应用
    - 紧凑设计:0805的小型封装使得该电容器易于集成到各类电路板中,节省空间
    #

    应用案例和使用建议


    应用案例
    - 电源滤波: 用于电子设备的电源部分,确保稳定的输出电压
    - 旁路和耦合电路: 在模拟和数字电路中用作旁路电容和耦合电容,保证信号完整性
    - 传感器接口: 在传感器电路中用作储能和去耦电容
    使用建议
    - 正确安装: 确保焊接过程平稳,避免焊点开裂
    - 保护措施: 在高温、高湿度环境中使用时,应注意适当防护措施以延长使用寿命
    - 定期检查: 定期对电路进行检测,及时更换失效的电容器
    #

    常见问题与解决方案


    问题及解决方案
    - Q: 电容器的外观有缺陷
    - A: 确保存储条件符合要求(室温+5°C 至 +40°C,相对湿度20% 至 70%)。若发现外观问题,立即更换电容器。

    - Q: 电容器焊接后出现质量问题
    - A: 检查焊接工艺和焊接温度是否在规范内。如需调整,咨询Murata技术支持团队。

    - Q: 电容器在高温环境下出现性能下降
    - A: 确认电容器的工作环境温度不超过额定值(-55°C 至 125°C)。若需要更高的温度稳定性,可考虑使用其他型号的电容器。
    #

    总结和推荐


    GRM21BR71C475KA73是一款可靠且性能优良的电容器产品,特别适合于电源管理、旁路和耦合电路等应用。其具备优秀的温度稳定性和广泛的额定电压范围,能够适应各种严苛的应用环境。鉴于其优异的表现和广泛应用,我们强烈推荐该产品用于电子设备的设计和制造。不过,在使用前请务必查阅详细的技术手册,并遵循正确的安装和维护指导。

GRM21BR71C475KA73L参数

参数
电容值 4.7μF
容差 ±10%
温度系数 X7R
额定电压 16V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

GRM21BR71C475KA73L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM21BR71C475KA73L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM21BR71C475KA73L GRM21BR71C475KA73L数据手册

GRM21BR71C475KA73L封装设计

查看详情并下载
Symbol
Footprint
3D Model
