GCM31A7U2J470JX01D

产品分类: 陶瓷电容
产品描述: 47pF ±5% U2J 630V 1206 贴片安装 3.2mm*1.6mm*1mm
供应商型号: Q-RBT-GCM31A7U2J470JX01D
供应商: 海外现货
标准整包数: 1

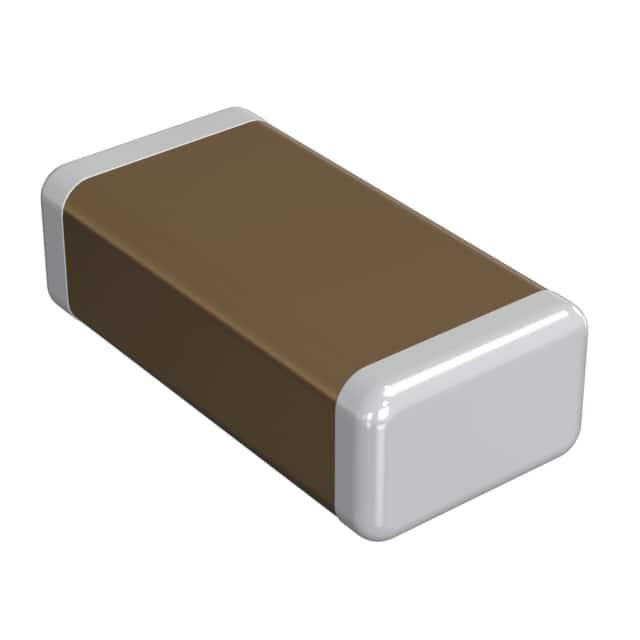

MURATA MANUFACTURING 陶瓷电容 GCM31A7U2J470JX01D

GCM31A7U2J470JX01D概述


    产品简介


    Chip Monolithic Ceramic Capacitors for Automotive(汽车用片式单层陶瓷电容器)是专为汽车电子设计的产品,适用于汽车动力系统及安全设备的电压管理需求。这类电容器按照AEC-Q200标准制造,符合汽车行业严苛的可靠性要求。本产品采用高品质的陶瓷材料,具有低损耗因子的特点,能够在高频和高温环境下提供稳定的性能。
    主要功能:
    - 高耐压性能(最高可达630V DC)。
    - 小型化设计,适合紧凑布局。
    - 超低损耗,适用于功率传输和滤波电路。
    应用领域:
    - 汽车动力系统(如发动机控制单元、电池管理系统)。
    - 安全相关设备(如ABS、EPS系统)。
    - 工业电源和其他高压应用场合。

    技术参数


    以下是该产品的核心技术规格:
    | 参数项 | 规格值 | 单位 |
    |
    | 型号 | GCM31A7U2J470JX01D
    | 尺寸(英寸代号) | 1206
    | 电容值 | 47 | pF |
    | 容量公差 | ±5%
    | 最高工作电压 | 630 | V DC |
    | 温度系数 | -750±120 ppm/℃
    | 外形尺寸 | L: 3.2mm ±0.2mm;W: 1.6mm ±0.2mm;T: 1.0mm +0/-0.3mm | mm |
    | 引脚宽度 | ≥0.3mm | mm |
    | 引脚间距 | ≥1.5mm | mm |
    | 包装方式 | 纸带包装
    | 包装最小单位 | 4000个/卷
    工作环境:
    - 温度范围:通常为-55℃至+125℃。
    其他说明:
    - RoHS合规:产品不含铅、镉、汞、六价铬、PBB和PBDE,但需根据具体用途确认是否存在豁免条款。

    产品特点和优势


    1. 高耐压能力:最大额定电压达到630V DC,适用于需要承受较大电压波动的场合。
    2. 小型化设计:尺寸仅为1206,体积小巧,便于在狭小空间内安装。
    3. 优异的温度稳定性:温度系数低至-750±120 ppm/℃,保证了电容值在极端温度条件下的稳定性。
    4. 环保材料:完全符合RoHS标准,对环境保护友好。
    5. 长寿命和高可靠性:通过AEC-Q200认证,适用于高要求的工业和汽车应用。
    这些特性使该电容器成为电动汽车和混合动力汽车关键部件的理想选择。

    应用案例和使用建议


    应用案例:
    - 在混合动力汽车的电池管理系统(BMS)中,用于滤波和隔离电压信号。
    - 在发动机控制模块(ECU)中,提供稳定的电源供应和滤波功能。
    使用建议:
    1. 焊接注意事项:对于锡镀层端子,如果使用低于焊料熔点的低温回流焊工艺,可能会影响可焊性。建议在正式使用前进行测试以确保良好的焊接效果。
    2. 环境防护:考虑到高温和高湿度的应用环境,建议采取适当的防护措施,例如涂覆三防漆,以延长使用寿命。
    3. 合理选型:根据实际电路需求选择合适的容量和电压等级,避免过压或欠压操作。

    兼容性和支持


    该电容器的设计满足汽车行业的通用标准,可以与其他主流品牌的产品互换使用。Murata公司提供了全面的技术支持服务,包括样品申请、技术支持和定制化解决方案。此外,客户还可以访问Murata官网下载详细的技术文档和测试方法。

    常见问题与解决方案


    1. 问:如何确认锡镀层端子的可焊性?
    答:建议使用实际焊接工艺对样品进行测试,或者联系Murata的技术支持团队获取专业指导。
    2. 问:产品是否支持多次焊接?
    答:支持有限次数的重新焊接,但建议尽量减少重复焊接次数以保持最佳性能。
    3. 问:是否有替代型号?
    答:若有库存或技术限制,请联系Murata销售人员咨询最新可用型号。

    总结和推荐


    总体而言,Murata GCM31A7U2J470JX01D是一款高性能、高可靠性的片式陶瓷电容器,非常适合汽车电子领域的高电压应用。其卓越的耐温特性和紧凑的外形使其成为动力系统和安全设备的理想选择。虽然价格略高于普通消费级产品,但从长远来看,其出色的稳定性和长寿命能够有效降低维护成本并提高系统可靠性。
    综上所述,强烈推荐此款产品用于需要高耐压和高精度的应用场景。如果您正在寻找一款既能满足严格工业标准又能保证长期性能的产品,那么这款电容器无疑是一个值得考虑的选择。

GCM31A7U2J470JX01D参数

参数
电容值 47pF
容差 ±5%
温度系数 U2J
额定电压 630V
长*宽*高 3.2mm*1.6mm*1mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GCM31A7U2J470JX01D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCM31A7U2J470JX01D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCM31A7U2J470JX01D GCM31A7U2J470JX01D数据手册

GCM31A7U2J470JX01D封装设计

查看详情并下载
Symbol
Footprint
3D Model
