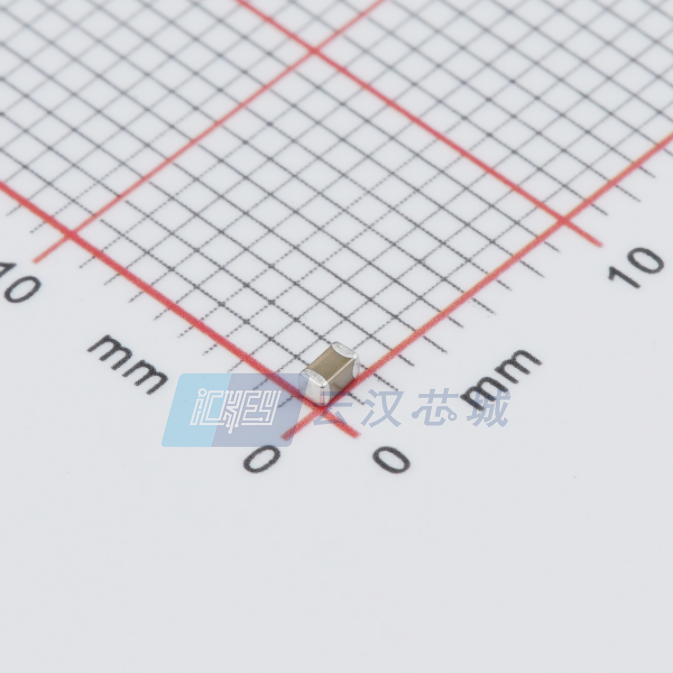

GRT188R61A226ME13D

产品分类: 陶瓷电容
产品描述: 22μF ±20% X5R 10V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: 31M-GRT188R61A226ME13D
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 陶瓷电容 GRT188R61A226ME13D

GRT188R61A226ME13D概述


    产品简介


    基本介绍
    本产品是贴片多层陶瓷电容器(MLCC),适用于汽车多媒体系统、内饰及舒适系统,同时也适用于一般电子产品。该型号为GRT188R61A226ME13,具有多种封装规格,能够在多种应用环境中提供可靠的电容解决方案。

    技术参数


    | 参数 | 规格 |

    | 产品系列 | GRT18 |
    | 封装形式 | 0603 |
    | 温度特性 | X5R(EIA) |
    | 额定电容 | 22μF |
    | 额定电压 | DC10V |
    | 引脚间距 | 0.6mm |
    | 尺寸 | 1.6×0.8mm |
    | 容差 | ±20% |
    | 工作温度范围 | -55°C ~ 85°C |
    | 包装单位 | 纸带(8P4) |
    | 卷盘包装 | Φ180mm(4000pcs/卷),Φ330mm(10000pcs/卷) |

    产品特点和优势


    1. 高可靠性:符合AEC-Q200标准,适用于汽车和工业级应用。
    2. 广泛的工作温度范围:-55°C至85°C,适应不同环境下的使用需求。
    3. 稳定的性能:温度系数低,保证在极端条件下的稳定表现。
    4. 耐用性强:通过多种环境测试,如热循环、湿度偏置、机械冲击等,确保长期使用的可靠性和稳定性。
    5. 高耐压能力:额定电压达到DC10V,适合于多种电路设计。

    应用案例和使用建议


    应用场景
    - 汽车多媒体系统
    - 车载导航
    - 车内舒适控制系统
    使用建议
    - 在汽车系统中使用时,应避免用于关键的安全功能(如ABS、气囊系统)。
    - 在高温环境下使用时,应注意进行散热处理,以保持最佳工作状态。
    - 对于高频电路设计,建议采用适当的去耦合和滤波策略,以确保信号完整性。

    兼容性和支持


    该产品与大多数标准的PCB组装工艺兼容,可应用于多种主流电子制造设备。Murata公司提供详细的技术支持和维护服务,包括产品咨询、故障诊断和技术文档支持等。

    常见问题与解决方案


    1. 问题:在高温条件下工作时,电容值变化较大。
    解决方案:可以考虑选用更高温度等级的产品或者在设计中增加温控措施。

    2. 问题:产品安装后出现损坏。
    解决方案:确保正确的焊接工艺和安装方法,避免过高的焊接温度和压力。

    总结和推荐


    综合评估
    GRT188R61A226ME13是一款高性能的贴片多层陶瓷电容器,具备优良的可靠性、宽广的工作温度范围和高耐压能力。其卓越的环境适应性和稳定性使其成为汽车电子和工业控制系统的理想选择。
    推荐
    鉴于其出色的性能和广泛的适用范围,强烈推荐在汽车多媒体系统、内饰和舒适系统以及一般电子产品中使用该型号的电容器。对于需要在极端环境下工作的应用,它更是不可多得的理想之选。

GRT188R61A226ME13D参数

参数
电容值 22μF
容差 ±20%
温度系数 X5R
额定电压 10V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

GRT188R61A226ME13D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRT188R61A226ME13D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRT188R61A226ME13D GRT188R61A226ME13D数据手册

GRT188R61A226ME13D封装设计

查看详情并下载
Symbol
Footprint
3D Model
