首页  >  产品百科  >  GCM21BR70J106KE22L

GCM21BR70J106KE22L

产品分类: 陶瓷电容
产品描述: 10μF ±10% X7R 6.3V 0805 2mm(长度)*1.25mm(宽度)
供应商型号: 11M-GCM21BR70J106KE22L
供应商: 云汉优选
标准整包数: 1

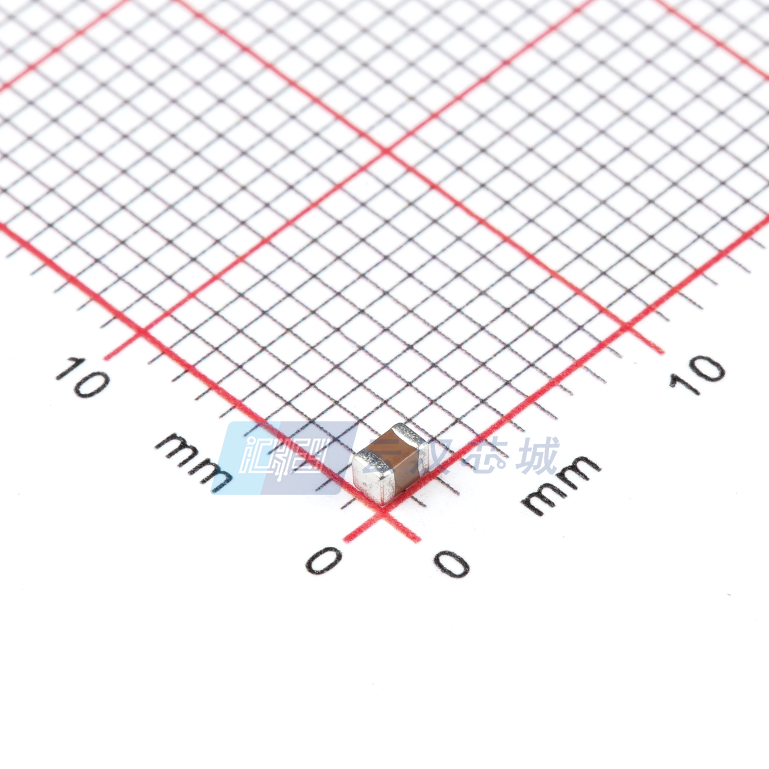

MURATA MANUFACTURING 陶瓷电容 GCM21BR70J106KE22L

GCM21BR70J106KE22L概述

    电子元器件产品技术手册解析:GCM21BR70J106KE22#

    产品简介


    GCM21BR70J106KE22# 是一款来自Murata(村上)公司的MLCC(多层陶瓷电容器),具有高容量和稳定性。这种类型的电容器主要应用于消费电子产品、汽车电子系统以及通信设备等领域。MLCC由于其体积小、寿命长、成本低和可靠性高等特点,在电子行业中被广泛采用。

    技术参数


    - 尺寸代码:0805(2012M)
    - 标称电容值:10μF ±10%
    - 额定电压:6.3Vdc
    - 电容变化率:±15.0%
    - 温度特性标准:X7R (EIA)
    - 工作温度范围:-55℃至125℃
    - 外形尺寸:
    - 长度:2.0 ± 0.15 mm
    - 宽度:1.25 ± 0.15 mm
    - 厚度:1.25 ± 0.15 mm
    - 引脚间距:最小0.7mm
    - 引脚尺寸:0.2至0.7mm

    产品特点和优势


    GCM21BR70J106KE22# 电容器具备多项显著优势:
    - 高电容密度:能够在较小的体积内实现较大的电容值,适合空间受限的设计需求。
    - 宽温范围:在极端温度下仍能保持稳定性能,适用于工业级和汽车电子应用。
    - X7R特性:保证电容值在较宽温度范围内变化很小,适用于对温度敏感的应用场合。
    - 高可靠性:长期使用无漂移,可提供稳定的性能表现。

    应用案例和使用建议


    该电容器因其高可靠性和宽温度适应性而被广泛应用于各种消费类电子产品中。例如,它可以作为稳压电路中的旁路电容器,确保电路的稳定运行。在使用过程中,应注意避免将电容器安装在过度发热区域,以防止热影响其性能。此外,选择合适的工作环境温度范围也是保障其正常工作的关键。

    兼容性和支持


    该型号电容器与市面上大多数主流PCB设计工具和电路板兼容,且Murata公司提供了详尽的技术文档和在线支持,以便于设计者进行开发和故障排查。如有任何问题,可以直接联系Murata官方获取支持。

    常见问题与解决方案


    1. 问题:安装后发现电容器表面出现裂纹。
    - 解决方案:检查是否有不当的应力施加到电容器上,特别是在焊接过程中。尽量避免高温焊接,并确保正确的安装位置和方向。
    2. 问题:电容器在高温环境下电容值不稳。
    - 解决方案:确认所选型号符合您的工作温度要求。如果温度超出规格范围,应考虑选用更合适的产品系列。

    总结和推荐


    综上所述,GCM21BR70J106KE22# 是一款优秀的MLCC电容器,具有出色的性能和广泛的应用领域。其高容量、宽温度适应性和可靠的稳定性使其成为众多电子产品的理想选择。对于需要高性能电容器的应用,推荐使用GCM21BR70J106KE22#。不过,为确保最佳效果,建议始终参考最新的技术手册并咨询专业的技术支持。

GCM21BR70J106KE22L参数

参数
电容值 10μF
容差 ±10%
温度系数 X7R
额定电压 6.3V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GCM21BR70J106KE22L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCM21BR70J106KE22L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCM21BR70J106KE22L GCM21BR70J106KE22L数据手册

GCM21BR70J106KE22L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.46
100+ ¥ 0.38
300+ ¥ 0.33
1000+ ¥ 0.29
3000+ ¥ 0.26
9000+ ¥ 0.155
库存: 1310
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 4.6
直接购买
加入购物车
