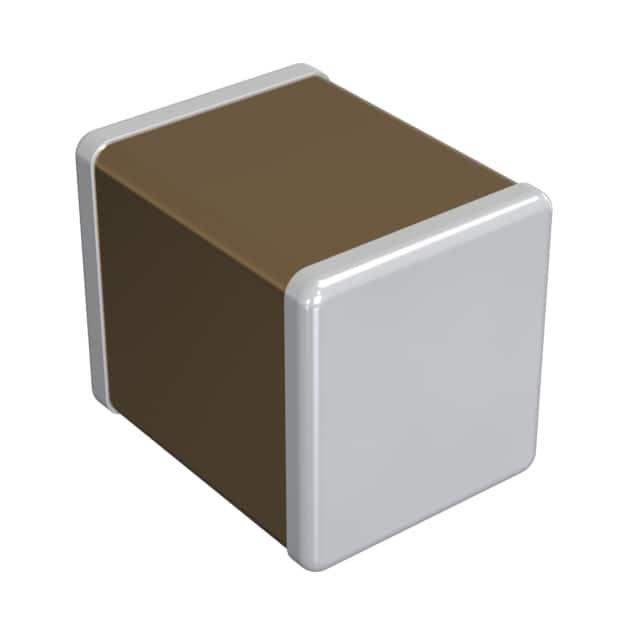

GRM32ER61C476KE15K

产品分类: 陶瓷电容
产品描述: 47μF ±10% X5R 16V 1210 贴片安装 3.2mm(长度)*2.5mm(宽度)
供应商型号: AV-A-GRM32ER61C476KE15K
供应商: Avnet
标准整包数: 4000
MURATA MANUFACTURING 陶瓷电容 GRM32ER61C476KE15K

GRM32ER61C476KE15K概述

    Chip Multilayer Ceramic Capacitors for General Purpose

    1. 产品简介


    Chip Multilayer Ceramic Capacitors(MLCC)是广泛应用于通用电子设备中的基本电容器。这些电容器以其高效能、稳定性高以及体积小巧等特点而受到青睐。它们通常用于电源滤波、信号耦合、旁路、去耦和信号延迟等场合。由于其优异的电气特性和广泛的适用范围,它们成为现代电子设备不可或缺的一部分。

    2. 技术参数


    - 产品型号: GRM32ER61C476KE15(3225M(1210), X5R(EIA), 47uF, DC 16V)
    - 尺寸代码: 3225M(1210),相当于英制1210尺寸
    - 温度特性: X5R (EIA)
    - 额定电压: 16V DC
    - 标称容量: 47uF
    - 容差: ±10%
    - 温度范围: -55°C至85°C
    - 耐振动能力: 在每个方向上1.5mm振幅,频率从10Hz到55Hz再到10Hz,持续1分钟
    - 最大工作温度: 85°C
    - 湿度测试: 温湿度(稳态),温度40°C±2°C,湿度90%RH至95%RH,持续500小时
    - 耐热冲击: 在-55°C至85°C范围内变化,容差在±7.5%以内
    - 包装标准: K码盘,每盘装4000个,采用塑料带状包装

    3. 产品特点和优势


    1. 紧凑设计: 芯片尺寸仅为3225M(1210),便于集成到各种小尺寸设备中。
    2. 高可靠性: 宽温度范围和高湿度条件下均表现出色,确保长期稳定运行。
    3. 低损耗: 介电材料具有低损耗特性,确保效率高且寿命长。
    4. 抗振动能力强: 可承受各种机械应力,适合严苛环境下的应用。

    4. 应用案例和使用建议


    - 应用案例: 这些电容器常用于电源管理电路、通信设备及医疗设备中的电源滤波和信号耦合。例如,在便携式医疗设备中,它们确保稳定的电源供应,提高系统的可靠性和安全性。
    - 使用建议: 确保正确安装位置以减少应力对电容器的影响。建议尽量远离振动源和高温区域。对于需要高精度和稳定的场合,考虑定期检测其电容值和绝缘电阻,确保其性能符合要求。

    5. 兼容性和支持


    - 兼容性: 与标准焊接工艺(如Sn-3.0Ag-0.5Cu无铅焊料)完全兼容,适用于现有的PCB组装线。
    - 支持: 制造商提供详细的技术文档和支持服务,确保用户能够轻松地选择和安装合适的电容器。

    6. 常见问题与解决方案


    - 问题: 电容器表面出现缺陷。
    - 解决方案: 检查存储条件,避免腐蚀气体接触和直接阳光照射,确保存放环境适宜。
    - 问题: 电容器性能随时间逐渐降低。
    - 解决方案: 定期检测并更换老化电容器,特别是在需要高精度场合。
    - 问题: 电容器在高温下出现故障。
    - 解决方案: 确保散热措施得当,避免过热导致的损坏。

    7. 总结和推荐


    综上所述,Murata公司的GRM32ER61C476KE15(3225M(1210)) MLCC以其出色的电气特性和耐用性在众多应用中表现出色。其高可靠性、紧凑设计以及广泛的适用范围使其成为许多电子设备的理想选择。强烈推荐在需要高性能电容器的应用中使用这一产品。

GRM32ER61C476KE15K参数

参数
电容值 47μF
容差 ±10%
温度系数 X5R
额定电压 16V
长*宽*高 3.2mm(长度)*2.5mm(宽度)
通用封装 1210
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

GRM32ER61C476KE15K厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM32ER61C476KE15K数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM32ER61C476KE15K GRM32ER61C476KE15K数据手册

GRM32ER61C476KE15K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1424 ¥ 1.2603
8000+ $ 0.1177 ¥ 1.0413
12000+ $ 0.1059 ¥ 0.9374
24000+ $ 0.0989 ¥ 0.8752
36000+ $ 0.0926 ¥ 0.8195
库存: 340000
起订量: 4000 增量: 4000
