GR442QR73D102KW01L

产品分类: 陶瓷电容
产品描述: 1nF ±10% X7R 2KV 1808 贴片安装 4.5mm(长度)*2mm(宽度)
供应商型号: 11MZ-GR442QR73D102KW01L
供应商: 云汉优选
标准整包数: 1

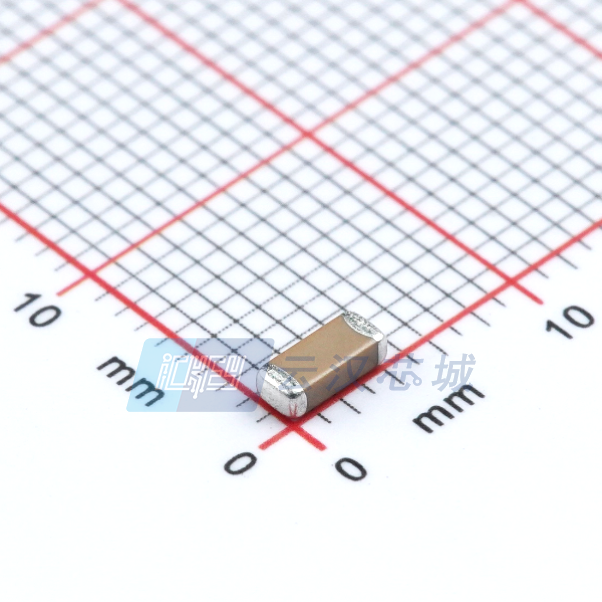

MURATA MANUFACTURING 陶瓷电容 GR442QR73D102KW01L

GR442QR73D102KW01L概述


    产品简介


    本产品是一款专为信息设备设计的芯片多层陶瓷电容器(MLCC),型号为GR442QR73D102KW01。它采用X7R电介质材料,适用于以太网局域网络(Ethernet LAN)中的信息设备以及DC-DC转换器中的主次耦合电容器。其额定容量为1000pF,额定电压为DC 2000V,工作温度范围从-55°C到125°C,且符合IEEE802.3标准。

    技术参数


    - 产品类型: 芯片多层陶瓷电容器
    - 主要功能: 提供电容存储,适用于以太网局域网络和DC-DC转换器中的电容耦合
    - 应用领域: 信息设备(如以太网局域网络)、电源输入电路、AC滤波器
    - 规格参数:
    - 容量: 1000pF
    - 电容公差: ±10%
    - 工作温度范围: -55°C 到 125°C
    - 额定电压: DC 2000V
    - 包装规格:
    - f180mm卷带,EMBOSSED W12P4,每卷2000个
    - f330mm卷带,EMBOSSED W12P4,每卷8000个
    - 电气特性:
    - 电压证明: 高达DC 2400V
    - 绝缘电阻: 6000MΩ以上
    - 损耗因子: 最大0.025
    - 耐久性: 最大容差变化为±20%
    - 工作环境:
    - 温度: -55°C 到 125°C
    - 湿度: 45%到75%

    产品特点和优势


    该产品具备以下几点优势:
    1. 高可靠性: 能够在极端温度环境下稳定工作,具有宽泛的工作温度范围(-55°C至125°C)。
    2. 高耐压能力: 额定电压达到DC 2000V,适用于需要高电压稳定性的应用。
    3. 优良的绝缘性能: 绝缘电阻高达6000MΩ,能够有效防止电流泄漏。
    4. 低损耗因子: 损耗因子最大值为0.025,确保电能转换效率。
    5. 出色的容差控制: 容量公差为±10%,在不同温度下仍能保持稳定的电容值。

    应用案例和使用建议


    应用案例
    1. 以太网局域网络: 在路由器、交换机等网络设备中用于信号耦合和滤波。
    2. DC-DC转换器: 在电源管理电路中作为主次耦合电容器,提供稳定的电源输出。
    3. 电源输入电路: 在电源供应单元中用于AC滤波,提高电源稳定性。
    使用建议
    1. 注意存储条件: 请在储存时维持适当的温度(+5°C至+40°C)和湿度(20%至70%),避免长时间暴露在高温、高湿或腐蚀性气体环境中。
    2. 定期检查: 若超过一年未使用,请检查其可焊性以确保其良好状态。
    3. 温度补偿: 选择适合特定温度范围内的电容值,特别是在需要窄容差的应用场合(如时间常数电路)。

    兼容性和支持


    该产品广泛兼容各类电子设备,特别是适用于需要高可靠性应用的信息设备。Murata公司提供详尽的技术文档和支持服务,包括详细的产品规格、测试方法及常见问题解答,确保客户能够在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品无法正常工作 | 检查是否正确安装,确认电源电压是否在额定范围内。 |
    | 电容值不准确 | 确认测量环境条件符合要求,包括温度和频率。 |
    | 焊接不良 | 确保焊接条件符合标准,例如预热时间和焊接温度。 |

    总结和推荐


    总体而言,这款GR442QR73D102KW01型芯片多层陶瓷电容器以其高可靠性和出色的电气性能在多个领域中表现出色。特别是在信息设备和电源管理电路中,它能够提供稳定的电容值和高可靠性。我们强烈推荐此产品给需要高可靠性和稳定性的应用场合。

GR442QR73D102KW01L参数

参数
电容值 1nF
容差 ±10%
温度系数 X7R
额定电压 2KV
长*宽*高 4.5mm(长度)*2mm(宽度)
通用封装 1808
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GR442QR73D102KW01L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GR442QR73D102KW01L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GR442QR73D102KW01L GR442QR73D102KW01L数据手册

GR442QR73D102KW01L封装设计

查看详情并下载
Symbol
Footprint
3D Model
