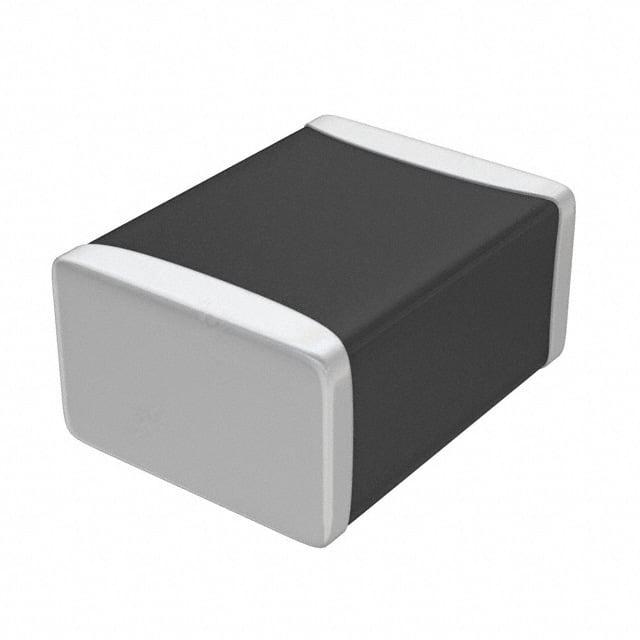

GR343DD72W154KW01L

产品分类: 陶瓷电容
产品描述: 150nF ±10% X7T 450V 1812 贴片安装 4.5mm*3.2mm*2mm
供应商型号: UA-GR343DD72W154KW01L
供应商: 海外现货
标准整包数: 1000
MURATA MANUFACTURING 陶瓷电容 GR343DD72W154KW01L

GR343DD72W154KW01L概述


    产品简介


    本手册详细介绍了一款高有效电容和高纹波电流片式多层陶瓷电容器(Multilayer Ceramic Capacitors, MLCC),型号为GR343DD72W154KW01。该产品适用于通用电子设备,主要用于存储和释放电荷。由于其优异的电容特性和可靠性,广泛应用于通信设备、计算机、工业控制等领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 1812 |
    | 温度特性 | X7T(EIA) |
    | 额定电容 | 0.15μF |
    | 额定电压 | DC 450V |
    | 封装形式 | f180mm或f330mm 线盘 |
    | 单位包装数量 | 1000pcs/Reel或4000pcs/Reel |

    产品特点和优势


    1. 高有效电容和高纹波电流:相比传统电容器,这款MLCC具有更高的电容量,能够承受更大的纹波电流。
    2. 宽温度范围:温度特性为X7T(EIA),能够在-55°C到125°C的温度范围内保持稳定。
    3. 可靠性高:通过多项严格测试,包括温度循环测试、振动测试、耐久性测试等,确保其在恶劣环境下仍能可靠运行。
    4. 尺寸小巧:采用1812封装,适合小型化设计需求。
    5. 环保材料:使用无铅焊接工艺,符合环保标准。

    应用案例和使用建议


    应用案例
    1. 通信设备:用于滤波、耦合和旁路电路,提高信号质量。
    2. 工业控制:在电源管理电路中作为储能和滤波元件,确保系统稳定运行。
    3. 汽车电子:在车载电源系统中提供稳定的电容值,应对复杂的电磁环境。
    使用建议
    1. 选择合适的温度范围:根据具体应用场景选择适合的温度特性,如X7T(EIA)适用于较宽温范围的应用。
    2. 注意环境条件:避免长时间存储在高温、高湿或腐蚀性气体环境中,以防止材料老化和电容值变化。
    3. 合理选型:考虑实际使用条件下的电容值变化范围,确保系统稳定性。

    兼容性和支持


    该产品兼容标准电路板制造工艺,支持Reflow焊接方式。Murata公司提供全面的技术支持和售后服务,包括但不限于产品选型指导、安装调试支持及定期的产品更新通知。

    常见问题与解决方案


    1. 电容值变化过大
    - 解决方法:检查存储环境是否符合要求,避免长期暴露在高温、高湿或腐蚀性气体中。

    2. 焊点不均匀
    - 解决方法:确认焊接工艺参数,如预热时间、焊接温度等,按照推荐参数进行操作。
    3. 表面损坏
    - 解决方法:在运输和储存过程中采取防震措施,避免剧烈震动和撞击。

    总结和推荐


    综合来看,GR343DD72W154KW01是一款高性能、高可靠性的MLCC,尤其适用于需要宽温范围和高稳定性的场合。建议在设计和生产过程中优先选用此产品,以确保系统的长期稳定性和可靠性。

GR343DD72W154KW01L参数

参数
电容值 150nF
容差 ±10%
温度系数 X7T
额定电压 450V
长*宽*高 4.5mm*3.2mm*2mm
通用封装 1812
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GR343DD72W154KW01L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GR343DD72W154KW01L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GR343DD72W154KW01L GR343DD72W154KW01L数据手册

GR343DD72W154KW01L封装设计

查看详情并下载
Symbol
Footprint
3D Model
